Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Σειρά τάσης: | 7×130V | Ακρίβεια τάσης: | ≤±0.05% (2V ~ 130V) |
---|---|---|---|
Λειτουργούσα θερμοκρασία: | -10 ~ +50℃ | Υγρασία: | 5 ~ 95%, non-condensing |
Διάσταση: | 358mm×149mm×297mm | Βάρος: | <21kg> |
Υψηλό φως: | 1000Hz ελεγκτής ηλεκτρονόμων προστασίας,KF920 ελεγκτής ηλεκτρονόμων προστασίας,IEC61850 ελεγκτής ηλεκτρονόμων προστασίας |

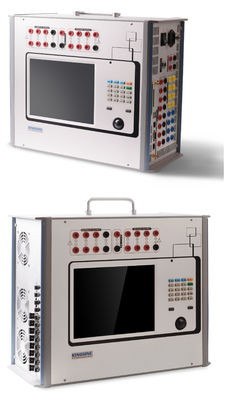

Συμμορφωμένος ελεγκτής ηλεκτρονόμων προστασίας IEC61850 KF920 1000Hz
Η περιγραφή συγχρονίζει τον ελεγκτή ηλεκτρονόμων προστασίας
Η καθολική λειτουργία δοκιμής ηλεκτρονόμων προστασίας, με πλήρως τη λειτουργία της χειρωνακτικής δοκιμής, κρατικό sequencer, αρμονική, recloser δοκιμή, διαφορικό γραμμών, απόσταση, απόσταση μεταλλαγής, Overcurrent, μηδέν sequencer, Ramping, κατεύθυνση ισχύος, διαφορικό ποσοστό, διαφορική αρμονική, προστασία Overexcitation, συγχρονίζει, διατηρεί τη δοκιμή παροχής ηλεκτρικού ρεύματος, το διαφορικό μπαρών τροφοδότησης, τη δοκιμή συχνότητας, τη δοκιμή Dv/Df, κ.λπ.
Το χαρακτηριστικό γνώρισμα συγχρονίζει το σύνολο δοκιμής ηλεκτρονόμων προστασίας
● | Εκτός από τη δοκιμή της MU και τον παραδοσιακό ηλεκτρονόμο προστασίας από την αναλογική εισαγωγή, KF920 μπορεί επίσης να εξετάσει IED στον ευφυή υποσταθμό που συμμορφώνεται με τα πρότυπα IEC61850. |
● | η τάση 7 φάσης και η τρέχουσα παραγωγή 6 φάσης, μέγιστη τάση είναι 130V/phase. Το μέγιστο ρεύμα είναι 32A/phase (ανώτατο 192A στην παράλληλη φάση έξι), χαμηλού επιπέδου παραγωγή σημάτων 13 καναλιών. |
● | οθόνη αφής 12,1 ίντσας, ενσωματωμένο λειτουργικό σύστημα παραθύρων. Συμπαγής δομή, ασφαλής και εύκολος σε φορητό |
● | Μπορέστε να χρησιμοποιηθείτε ως συσκευή ανάλυσης αρχείων και κυματοειδούς. |
Η προδιαγραφή συγχρονίζει τη συσκευή δοκιμής ηλεκτρονόμων προστασίας
Συγχρονισμός | |
Χρόνος συγχρονισμού της παραγωγής ρευμάτων και τάσης | ≤10µs |
Γωνία συχνότητας και φάσης | |
Φάσμα συχνότητας | 1 ~ 1000Hz |
Ακρίβεια συχνότητας | <0> <5mhz> <10mhz> |
Ψήφισμα συχνότητας | 0.001Hz |
Αρμονικός | Η αρμονική και το συνεχές ρεύμα μπορούν να είναι 2 έως 25 φορές εύρος (λιγότερο από την εκτιμημένη αξία) |
Σειρά φάσης | 0 ~ 359. 9° |
Ακρίβεια φάσης | ±0.05° |
Ψήφισμα φάσης | 0.01° |
Χαμηλού επιπέδου αποτελέσματα | |
Κανάλια παραγωγής | 13 κανάλια |
Σειρά παραγωγής | Εναλλασσόμενο ρεύμα: 0 ~ 8Vrms (αποτελεσματική αξία) |
Μέγιστο ρεύμα | ≥1mA |
Ακρίβεια παραγωγής | <0> <0> |
Χαρακτηριστικά amp-συχνότητας | ≤±0.1% ~ 0,5% (1Hz ~ 1kHz) |
Ψήφισμα | ≤250µV |
IEC61850 | |
Τάση παραγωγής του SV | IEC61850-9-1, IEC60044 Εκτιμημένη παράμετρος 11585 τάσης (0X2D41) Iec61850-9-2: Ψηφιακό 1 είναι 10mV |
Ρεύμα παραγωγής του SV | IEC61850-9-1, IEC 60044: Η εκτιμημένη προστασία current463 (0X 1CF), εκτίμησε το ρεύμα 11585 μέτρησης (0X2D41) Iec61850-9-2: Ψηφιακό 1 είναι 1mA |
Σήμα συγχρονισμού | Irig-β στέλνοντας τους λιμένες ≥ 2pcs Irig-β που λαμβάνει τους λιμένες ≥ 1pc ΜΑΔ που λαμβάνει τους λιμένες ≥ 1pc Λιμένας ΠΣΤ: 1pc Συγχρονισμός accuracy>0.5us |
Ακρίβεια συστημάτων δοκιμής | 0,03% ψήφισμα: 0,0001%, 0,01 " |
Κατηγορία επαλήθευσης δοκιμής | 0.2S |
Ηλεκτρονικός μετασχηματιστής και δοκιμή καθυστέρησης της MU | <2us> |
Δοκιμή πανικών καθυστέρησης της MU | <2us> |
Παροδική ακρίβεια καθυστέρησης της MU | <10us> |
ΧΗΝΑ που λαμβάνει το χρόνο | <0> |
Δυαδικό I/O που λαμβάνει το χρόνο | <0> |
Το πλεονέκτημα συγχρονίζει το σύστημα δοκιμής ηλεκτρονόμων προστασίας
● | Έχετε την ανάλυση μηνυμάτων και τη λειτουργία στατιστικών που μπορούν πραγματικός χρόνος να αναλύσουν την παραγωγή SMV, μήνυμα μονάδων συγχώνευσης ΧΉΝΩΝ. Έχετε τη δοκιμή συνέπειας πρωτοκόλλου και τον ανώμαλους έλεγχο μηνυμάτων και τη λειτουργία στατιστικών. |
● | Μπορέστε να εξετάσετε τον μόνος-έλεγχο μονάδων συγχώνευσης και ο μηχανισμός χειρισμού λάθους μέσω της δειγματοληψίας της ποιότητας, σημάδι σημάτων στη ΧΗΝΑ, που προειδοποιεί τις πληροφορίες καθορίζει στο σήμα χήνων. |
● | Σε πραγματικό χρόνο κυματοειδές επίδειξης, δυαδικό κράτος και προηγούμενος χρόνος ταξιδιού διακοπτών στην ηλεκτρική παράμετρο μηνυμάτων. Χρονικό διάστημα σημαδιών στο μήνυμα του SV μέσω του υλικού για να μετρήσει και να αξιολογήσει τη χρονική διασπορά της μονάδας μήνυμα συγχώνευσης του SV. |
● | Τα στοιχεία μηνυμάτων αρχείων σε 1 λεπτό, αναλύουν/συγκρίνουν τα στοιχεία χρονικού διαστήματος και εύρους κάθε σημείου δειγματοληψίας, το εύρος επίδειξης και τα στατιστικά αποτελέσματα χρονικού διαστήματος της καμπύλης διανομής λάθους και του ανώτατου λάθους. |
FAQ
Q: Μπορεί η συσκευή να εξετάσει τη λειτουργία των ηλεκτρονόμων συγχρονισμού ή συγχρονισμός-ελέγχου;
Α: Ναι.
Q: Πόσο περίπου η εγγύηση της επισκευής;
Α: Τα όλα προϊόντα μας έχουν 3 έτη εγγύησης της ελεύθερης επισκευής, και την ισόβια συντήρηση.
Q: Ποια είναι τα τεχνικά πλεονεκτήματά σας;
Α: Συμμόρφωση επιλεγείσα αξία και ΧΗΝΑ για IEC61850 IEDs, μονάδα συγχώνευσης κ.λπ. Μεγάλης ακρίβειας αναλογικός ενισχυτής, 6 × 32A και 7 εναλλασσόμενο ρεύμα × 130V sources.10.4» λειτουργία οθόνης και πληκτρολογίων αφής.
