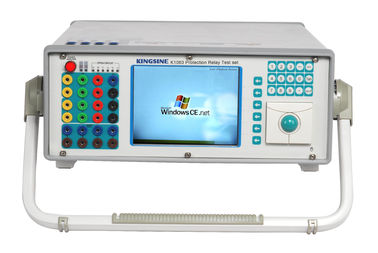

50Hz/220V δοκιμή ηλεκτρονόμων καθορισμένη/παροδική δοκιμή, 4 φάση εναλλασσόμενο ρεύμα K1063 εναλλασσόμενου ρεύματος/3 φάση

Γεννήτριες τάσης

Σύνθεση

Εύρος

Τριφασικό AC (LN)

4 x 0 ... 130 V

2-φάση AC (LL)

2 x 0 ... 260 V

Εξουσία

Τριφασικό AC (LN)

4 x 70VA, σε 0 ... 130 V

2-φάση AC (LL)

2 x 140VA, σε 0 ... 260 V

Ακρίβεια

<0.07% ανάγνωση + 0.03% εγγυημένο εύρος τιμών 0-130V

<0.04% ανάγνωση + 0.01% εύρος τυπικό 0-130V

Ανάλυση

1mV

Τρέχουσες γεννήτριες

Σύνθεση

Εύρος

6-φάση AC (LN)

6 x 0 ... 20 Α

Τριφασικό AC (2L-N)

3 x 0 ... 40 Α (Ομάδα Α ΙΙ Β)

1-φάση AC (6L-N)

1 x 0 ... 120 Α

Εξουσία

6-φάση AC (LN)

6 x 150 VA, σε 0 ... 20A Max 250VA, ενώ τα άλλα κανάλια ρεύματος εκφορτώνονται

Τριφασικό AC (2L N)

3 x 300VA, σε 0 ... 40Α (Ομάδα A II B) Max 450VA, με τα άλλα κανάλια ρεύματος να ξεφορτώνονται

1-φάση AC (6L-N)

1 x 900 VA

Ακρίβεια

<0.14% ανάγνωση + 0.06% εγγύηση εύρους 0-40Α

<0.05% ανάγνωση + 0.02% εύρος τυπικό 0-40Α

Ανάλυση

1mA

Γεννήτριες, γενικά

Συχνότητα

Εύρος

0 ... 1000 Hz

Ακρίβεια / ολίσθηση

Σφάλμα <0,001 Hz στα 10 ... 65 Hz,

Σφάλμα <0.01Hz στα 65Hz ... 450Hz

Σφάλμα <0,02Hz στα 450Hz ... 1000Hz

Ανάλυση

0,001Ηζ

Φάση

Εύρος

- 360 ° ... + 360 °

Ακρίβεια / ολίσθηση

Σφάλμα <0,2 °

Ανάλυση

0,1 °

χρόνος

Εύρος

0 ... 999, 999.999s

Ακρίβεια / ολίσθηση

Σφάλμα <0,1ms

Ανάλυση

1ms

Γεννήτριες DC

Τάσεις τάσης

0 ... 300V / 180VA

Τρέχον εύρος

0 ... 20Α / 300W

Ακρίβεια

Σφάλμα <0.1% ανάγνωση + 0.1% εύρος εγγύησης 0 ... 300 V;

Σφάλμα <0,1% ανάγνωση + 0,1% εγγύηση σε

0 ... 20 Α.

Ανάλυση

1mA. 1 mV

Αρμονικός

Αρμονικοί χρόνοι υπέρθεσης

2 ... 20

Aux DC Supply

Εύρος

0 ... 300V / 0,6Α

Δυαδικές είσοδοι

Αριθμός

8 ζεύγη

Συμβατή τάση

10V ... 250V DC

Δυαδικές εξόδους

Αριθμός

4 ζεύγη

Χωρητικότητα

250V / 3A AC / DC

Συγχρονισμός

Λειτουργία συγχρονισμού

GPS

Παροχή ηλεκτρικού ρεύματος

Ονομαστική τάση εισόδου

220 V ± 10% VAC, 1 φάση

Εξουσία

1000VA

Ονομαστική συχνότητα

50 ± 10% Hz

Περιβαλλοντικές συνθήκες

Θερμοκρασία λειτουργίας

-5 ° C ... 55 ° C

Θερμοκρασία αποθήκευσης

-20 ° C ... 75 ° C

Εύρος υγρασίας

5 ... 90%, χωρίς συμπύκνωση

Βάρος

20KG

Διαστάσεις

460 (D) χ 140 (W) χ 360 (Η) mm

Διεπαφή

RJ45, USB, RS232, PS / 2, VGA

Σύνδεση υπολογιστή

RJ45

Μοντέλο

Κανάλια

Εξόδους AC

K1063i

10 κανάλια εξόδου

6 * 30Α / 3 * 60Α / 4 * 300V

K1066i

13 κανάλια εξόδου

6 * 30Α / 3 * 60Α / 7 * 300V

K1066

13 κανάλια εξόδου

6 * 20Α / 3 * 40Α / 7 * 130V

K1066 +

13 κανάλια εξόδου,

6 * 30Α / 3 * 60Α / 7 * 130V

Κ1063

10 κανάλια εξόδου

6 * 20Α / 3 * 40Α / 4 * 130V

Κ1036

10 κανάλια εξόδου

3 * 40Α / 7 * 130V

K1040

7 κανάλια εξόδου

3 * 40Α / 4 * 130V

K1030

7 κανάλια εξόδου

3 * 30Α / 4 * 130V
