Ψηφιακός πολυλειτουργικός μετρητής ισχύος, τριφασικός PMC180
Σύστημα εναλλασσόμενου / τριών φάσεων
Μεγάλη οθόνη LCD με μπλε οπίσθιο φωτισμό
Ευρύ φάσμα θερμοκρασιών
Ανάλυση Ποιότητας Ισχύος

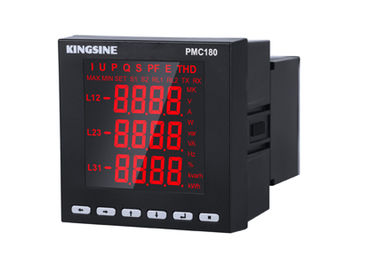

PMC180 τριφασικό ψηφιακό μετρητή ισχύος
ΣΦΑΙΡΙΚΗ ΕΙΚΟΝΑ
Η σειρά τριών φάσεων ψηφιακής ισχύος PMC180 υιοθετεί προσαρμοσμένη, διαμορφωμένη, υψηλής φωτεινότητας οθόνη LED, πολύ όμορφη και μεγάλη. χρησιμοποιήστε μικροεπεξεργαστή χαμηλής ισχύος ως πυρήνα, για να επιτύχετε μέτρηση όλων των ηλεκτρικών παραμέτρων και μέτρηση ενέργειας. Μπορεί να διαμορφώσει προαιρετικά διάφορα δυαδικά, ρελέ, αναλογική διεπαφή εξόδου για την επίτευξη των διαφόρων αναγκών του χρήστη? ενσωματώνει θύρες επικοινωνίας RS-485, μπορεί εύκολα να εκπληρώσει την ολοκλήρωση διαφόρων συστημάτων έξυπνης διανομής. Η λειτουργία του προϊόντος είναι πρακτική, εύκολη στη χρήση και συντήρηση. Μπορεί να χρησιμοποιηθεί στην επιτόπια παρακολούθηση και τον έλεγχο του εξοπλισμού, να παρέχει υποστήριξη σε εμπειρογνώμονες ηλεκτρικών εφαρμογών, να παρέχει βάση δεδομένων για SCADA και Smart Grid, να παρέχει τη βάση λήψης αποφάσεων για αποτελεσματική διαχείριση έξυπνης ενέργειας.
Χαρακτηριστικά λειτουργίας
Χαρακτηριστικά λειτουργίας | PMC180Z | PMC180C | PMC180P | PMC180U | PMC180I |
Στιγμιαία πραγματική εικονική αξία |
|
|
|
|
|
Ρεύμα Μονοφασική και ουδέτερη γραμμή | ◆ |
| ◆ |
| ◆ |
Τάση Γραμμή / Γραμμή & Φάση / Γραμμή | ◆ |
| ◆ | ◆ |
|
Συχνότητα | ◆ |
|
|
|
|
Ενεργή ισχύς Τριφασική & μονοφασική | ◆ |
| ◆ |
|
|
Δύναμη αντίδρασης Τριφασική & μονοφασική | ◆ |
|
|
|
|
συντελεστής ισχύος Τριφασική & μονοφασική | ◆ | ◆ |
|
|
|
Ενέργεια |
|
|
|
|
|
Ενεργός ενέργεια | ◆ |
|
|
|
|
Ανενεργή ενέργεια | ◆ |
|
|
|
|
Ποιότητα ισχύος |
|
|
|
|
|
Αρμονική παραμόρφωση Ρεύμα & τάση | ◆ |
|
|
|
|
31 για αρμονική ανάλυση Τάση και ρεύμα | ◆ |
|
|
|
|
Επικοινωνία |
|
|
|
|
|
Πρωτόκολλο RS485 / MODBUS | ◆ | ◆ | ◆ | ◆ | ◆ |
Απεικόνιση |
|
|
|
|
|
Οθόνη LED | ◆ | ◆ | ◆ | ◆ | ◆ |
Αλλα |
|
|
|
|
|
2-κανάλι DI | ◆ | ◆ | ◆ | ◆ | ◆ |
* 2 κανάλια DO | ◆ | ◆ | ◆ | ◆ | ◆ |
* 1 κανάλι AO: 4-20Ma | ◆ | ◆ | ◆ | ◆ | ◆ |
2 κανάλια συναγερμού | ◆ | ◆ | ◆ | ◆ | ◆ |
Υποστήριξη προγράμματος αναβάθμισης στο διαδίκτυο | ◆ | ◆ | ◆ | ◆ | ◆ |
Τεχνική παράμετρος
Ηλεκτρικά Χαρακτηριστικά | ||
Τύπος μέτρησης | Τριφασικό τριφασικό σύστημα AC Τριφασικό σύστημα τριών συρμάτων AC | |
| Ποσοστό δειγματοληψίας: 64 φορές ανά cysle | |
Ρυθμός ανανέωσης δεδομένων | 1S | |
Ακρίβεια μέτρησης | Ρεύμα | 0,2% |
Τάση | 0,2% | |
Εξουσία | 0,5% | |
Συχνότητα | 0.05Ηζ | |
Ενεργή ενέργεια | 1,0% | |
Αντιδραστική ενέργεια | 2,0% | |
AO | 1% | |
Χαρακτηριστικά τάσης εισόδου | Τάση μέτρησης | 3 X 220 / 380V (απευθείας συνδεδεμένο) |
3 X 57,7 / 100V (συνδεδεμένο με CT) | ||
Επιτρέπεται υπερφόρτωση | 1,2 φορές / συνεχή | |
Αντίσταση εισόδου | 1.8MΩ | |
Χαρακτηριστικό ρεύματος εισόδου | Ρεύμα μέτρησης | 5Α ή 1Α (συνδεδεμένο με CT) |
Επιτρέπεται υπερφόρτωση | 1,2 φορές / συνεχή | |
Αντίσταση εισόδου | <0.1Ω | |
Δυαδική είσοδος | Τάση λειτουργίας | 12 ~ 24 VDC (εξωτερική παροχή ρεύματος) |
Αντίσταση εισόδου | 12KΩ | |
Τάση απομόνωσης | 2KV | |
Έξοδος ρελέ | Τύπος κόμβου | Μηχανικό σοκ |
Ικανότητα κόμβου | 220 VAC / 5Α, 30 VDC / 5Α | |
4-20mA Έξοδος DC | Ανοικτή τάση κυκλώματος | 5VDC |
Χωρητικότητα υπερφόρτωσης | ≤200Ω | |
Τάση απομόνωσης | 2KV | |
Τροφοδοσία ρεύματος εργασίας | ΜΕΤΑ ΧΡΙΣΤΟΝ | 85 ~ 265 VAC / 45-65Ηζ |
DC | 100 ~ 300 VDC | |
Εξοικονόμηση ενέργειας | <3W | |
Μηχανικές ιδιότητες | ||
Βάρος | 0,5kg | |
IP βαθμός προστασίας | πλαίσιο IP52, σώμα IP30 | |
Μέγεθος | 96 Χ 96 Χ 72 mm | |
Θερμοκρασία λειτουργίας | -25 ~ 70 ℃ | |
Θερμοκρασία αποθήκευσης | -40 ~ 85 ℃ | |
Σχετική υγρασία | 5% - 90% RH, χωρίς συμπύκνωση | |
EMC | ||
Ηλεκτροστατική παρεμβολή | IEC 61000-4-2, Επίπεδο 4 | |
Ομάδα αντι-γρήγορου παρορμητικού παλμού | IEC 61000-4-4, Επίπεδο 4 | |
Αντίκτυπος | IEC 61000-4-5, Επίπεδο 3 | |
Μαγνητικό πεδίο κατά της συχνότητας | IEC 61000-4-8, Επίπεδο 3 | |
Ηλεκτρική απόδοση μόνωσης | ||
Αντοχή στη μόνωση | GB / T13729,> 50ΜΩ | |
Τάση αντοχής συχνότητας | GB / Τ13729, AC 2KV 50Hz / 1min | |
Τάση παλμού | GB / Τ13729, 5Κν, 1.2 / 50us |
