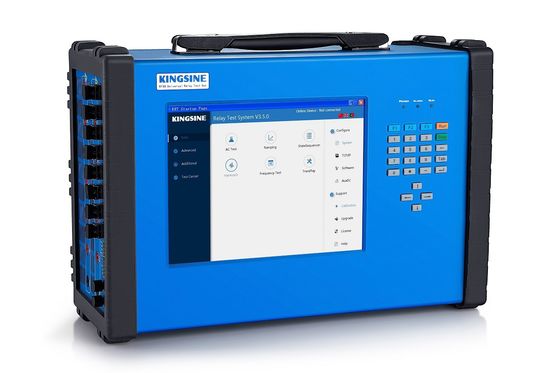

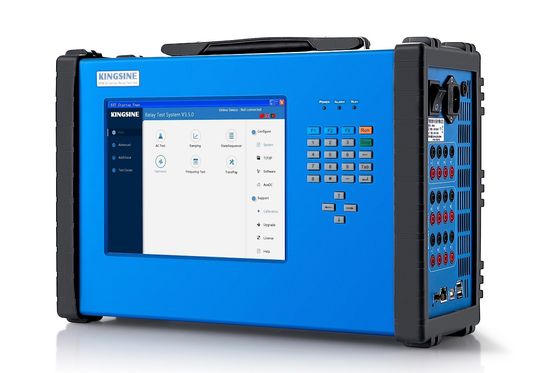

Ηλεκτρονόμος συχνότητας KINGSINE KF86 που εξετάζει την καθολική συμμόρφωση IEC61850 δοκιμής ηλεκτρονόμων

Ηλεκτρονόμος συχνότητας KINGSINE KF86 που εξετάζει την καθολική συμμόρφωση IEC61850 δοκιμής ηλεκτρονόμων
Ηλεκτρονόμος συχνότητας KINGSINE KF86 που εξετάζει την καθολική συμμόρφωση IEC61850 δοκιμής ηλεκτρονόμων

Μεγάλες Εικόνας :  Ηλεκτρονόμος συχνότητας KINGSINE KF86 που εξετάζει την καθολική συμμόρφωση IEC61850 δοκιμής ηλεκτρονόμων

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: KINGSINE
Πιστοποίηση: CE/ISO9001
Αριθμό μοντέλου: KF86
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 σύνολο
Τιμή: Negotiation
Χρόνος παράδοσης: 15 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 100 σύνολα/μήνας
Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

IEC61850 καθολική δοκιμή ηλεκτρονόμων

,

INGSINE KF86

,

KF86 σύνολο δοκιμής ηλεκτρονόμων

Ελαφρύς: 10kg, το πολύ μικρό μέγεθος (390mm*256mm*140mm) εύκολο συνεχίζει το ταξίδι πτήσης.
6x20A, κανάλια αναλογικής παραγωγής 6x310V.
Το συμπαγές σύνολο δοκιμής ηλεκτρονόμων 6 φάσης με την υψηλή ακρίβεια & την πλήρη λύση (η συμμόρφωση IEC61850 επέλεξε την αξία και τη ΧΉΝΑ), καλύπτει πλήρως όλες τις απαιτήσεις για την ανίχνευση και τη διόρθωση IEC61850 IEDs, των μονάδων συγχώνευσης, των συστημάτων ελέγχου σταθμών και των παραδοσιακών ηλεκτρονόμων προστασίας.

Ηλεκτρονόμος συχνότητας KINGSINE KF86 που εξετάζει την καθολική συμμόρφωση IEC61850 δοκιμής ηλεκτρονόμων 0



Χαρακτηριστικά γνωρίσματα:

Με το ανάλογο (τάση 6x310V, ρεύμα 6x20A) και την παραγωγή μηνυμάτων IEC61850 SMV ταυτόχρονα
Ενσωματωμένος βιομηχανικός υπολογιστής διπλός-πυρήνων ΚΜΕ, ενσωματωμένη large-capacity στερεά κίνηση SSD ενσωματωμένα λειτουργικό σύστημα παράθυρα 7 αληθινή οθόνη χρώματος LCD 9,7 ίντσας, ψήφισμα 1024×768, λειτουργία οθόνης αφής. Μπορέστε να εργαστείτε off-$l*line ή on-line
Παρέχετε 8 ζευγάρια LC που οι οπτικοί λιμένες, μπορούν μετάδοση και να λάβουν 36 κανάλια iec61850-9-1, iec61850-9-2 τιμές δειγμάτων σχήματος πλαισίων με την οπτική λειτουργία δοκιμής δύναμης
Παρέχετε 6 οπτικούς λιμένες παραγωγής του ST και 2 ST λαμβάνουν τους οπτικούς λιμένες, οι οποίοι μπορούν παραγωγή 6 σύνολα επιλεγε'ντων μηνυμάτων αξίας που προσαρμόζονται στο σχήμα IEC60044-7/8 (FT3) μπορέστε να λάβετε 2 σύνολα FT3 σχήματος επιλεγε'ντος μηνύματος αξίας IEC60044-7/8 του προδιαγραφή
Μπορέστε να προσυπογράψετε/δημοσιεύστε τις πληροφορίες ή την παραγωγή ΧΗΝΩΝ, λάβετε τη μετατροπή, και πραγματοποιήστε τη δοκιμή κλειστών βρόγχων της προστασίας
Μιμηθείτε τη χαμηλού επιπέδου παραγωγή 12 καναλιών για να εξετάσετε την προστασία της χαμηλού επιπέδου εισαγωγής
Το ξεκίνημα για να μιμηθεί το IED για να απελευθερώσει ενεργά τη ΧΉΝΑ, επιλεγε'ντα σήματα αξίας, για να αποβάλει τη διαδικασία αναστοιχειοθέτησης της συσκευής υπό δοκιμή που προκαλείται από τη διακοπή συνδέσεων μετά από τη δοκιμή σταματούν
Η οπτική παραγωγή λιμένων επιλέγεται ή η ΧΗΝΑ μπορεί να καθοριστεί ελεύθερα οι πολλαπλάσιες διαφορετικές πληροφορίες φραγμών ελέγχου ΧΗΝΩΝ μπορούν να προσυπογραφούν/να δημοσιευθούν
Η λειτουργία καναλιών αξίας δειγμάτων, ο αριθμός καναλιών μπορεί να τεθεί ελεύθερα, μέχρι 36 κανάλια μπορούν να διαμορφωθούν
Αυτόματα εισάγετε τα αρχεία SCL (SCD, ICD, CID, NPI) για να πραγματοποιήσετε την αυτόματη διαμόρφωση των επιλεγεισών τιμών και των πληροφοριών ΧΉΝΩΝ, και σώστε τις τιμές δειγμάτων και τις πληροφορίες διαμόρφωσης ΧΉΝΩΝ ως αρχείο διαμόρφωσης για τη δοκιμή
Μπορεί αυτόματα να ανιχνεύσει τα οπτικά ψηφιακά σήματα από τη MU, τη συσκευή προστασίας και το ευφυές κιβώτιο λειτουργίας, και να πραγματοποιήσει την αυτόματη λειτουργία διαμόρφωσης της αξίας δειγματοληψίας και τις πληροφορίες ΧΉΝΩΝ
Μπορέστε να μιμηθείτε τους ανώμαλους όρους (απώλεια, misorder, ποιοτική ανωμαλία, αναμετάδοση μηνυμάτων, ανωμαλία στοιχείων, από το βήμα, κ.λπ.)
Η ποιότητα καναλιών του μηνύματος του SV παραγωγής μπορεί να τεθεί, και η μονάδα προσομοίωσης μπορεί να μιμηθεί και να διορθώσει, να θέσει άκυρος, καθορισμένος για να τρέξει το κράτος, και μπορεί να μιμηθεί τη διπλή ασυνέπεια ΑΓΓΕΛΙΏΝ και άλλες δοκιμές
Ενσωματωμένη ενότητα συγχρονισμού GPS/Beidou με το ΠΣΤ, χρονική λειτουργία συγχρονισμού κώδικα irig-β
Η πλήρης-χαρακτηρισμένη ενότητα δοκιμής λογισμικού, εναλλασσόμενο ρεύμα, ακολουθία θέσης, recloser δοκιμή, προστασία απόστασης, overcurrent προστασία, αντίστροφο χρονικό overcurrent, μηά προστασία ακολουθίας, ramping δοκιμή, κατεύθυνση ισχύος, διαφορική δοκιμή, δοκιμή συχνότητας, συγχρονίζει τις ενότητες λογισμικού δοκιμής
Με τη λειτουργία δοκιμής μονάδων, μπορείτε να εξετάσετε την ακρίβεια της μονάδας, τη χρονική ακρίβεια, την ακρίβεια ακρίβειας, και τη μετάδοση στοιχείων και τις εξεταστικές λειτουργίες
Υποστηρίξτε τη γραφική επίδειξη των αρχείων SCD, το όργανο μπορεί γραφικά να επιδείξει τη σχέση διασύνδεσης συσκευών IED και την εικονική τελική σύνδεση

Με τη λειτουργία μετάδοσης κώδικα irig-β, όταν χρησιμοποιείται το εξωτερικό ΠΣΤ, μπορεί να χρησιμοποιηθεί ως συσκευή συγχρονισμού.



Προδιαγραφή

Τρέχουσα πηγή εναλλασσόμενου ρεύματος
Εύρος & δύναμη 6×20A @ 300VA ανώτατο κάθε ένα
3×40Α @ 520VA ανώτατο κάθε ένα
Ακρίβεια ±1mA @ <0>
<0>20Α
<0>20Α
Σειρά Σειρά Ι: 3Α
Σειρά ΙΙ: 20A
Αυτόματη σειρά
ΣΥΝΕΧΕΣ όφσετ <3ma Typ="">
Ψήφισμα 1mA
Διαστρέβλωση <0>
Ανέρχεται/απάντηση καθόδου <100us>
ΣΥΝΕΧΗΣ τρέχουσα πηγή
Εύρος & δύναμη 6×10A @ 50W ανώτατο
Ακρίβεια ±5mA @ <1a>
±0.2% @ ≥1A
Ανέρχεται/απάντηση καθόδου <100us>
Πηγή τάσης εναλλασσόμενου ρεύματος
Εύρος & δύναμη 6×310V @ 65VA ανώτατο κάθε ένα
Ακρίβεια ±2mV @ <2v>
<0>310Β
<0>310Β
Σειρά Σειρά Ι: 13V
Σειρά ΙΙ: 310V
Αυτόματη σειρά
ΣΥΝΕΧΕΣ όφσετ <10mv Typ="">
Ψήφισμα 1mV
Διαστρέβλωση <0>
Ανέρχεται/απάντηση καθόδου <100us>
Πηγή ΣΥΝΕΧΟΥΣ τάσης
Εύρος & δύναμη 6×150V @ 75W ανώτατο
1×300V @ 150W ανώτατο
Ακρίβεια ±10mV @ <5v>
±0.2% @ ≥5V
Ανέρχεται/απάντηση καθόδου <100us>
Γωνία συχνότητας & φάσης
Φάσμα συχνότητας Συνεχές ρεύμα ~ 1000Hz, επιβάτης 3000Hz
Ακρίβεια συχνότητας ±0.5ppm
Ψήφισμα συχνότητας 0.001Hz
Σειρά φάσης -360°~360°
Ακρίβεια φάσης <0>.02τύπος°. / <0>
Ψήφισμα φάσης 0.001°
Δυαδική εισαγωγή
Ηλεκτρική απομόνωση 8 ζευγάρια ηλεκτρικού απομόνωσαν κάθε ενός
Σύνθετη αντίσταση εισαγωγής 5 kΩ… 13kΩ (κενή επαφή)
Χαρακτηριστικό γνώρισμα εισαγωγής 0 Β ~300Vdc ή ξηρά επαφή
(Η δυαδική εισαγωγή αναποδογυρίζει τη δυνατότητα μπορεί να είναι προγραμματίσημη)
Ποσοστό δειγματοληψίας 10kHz
Χρονικό ψήφισμα 10us
Σειρά χρονικής μέτρησης 0~105 s
Χρονική ακρίβεια ±1ms @<> 1s
±0.1% @1s
Χρόνος Debounce 0~25ms (λογισμικό ελεγχόμενο)
Δυαδική παραγωγή
Ποσότητα 4 ζευγάρια, γρήγορη ταχύτητα
Τύπος Τύπος 4.0mm μπανανών
Ικανότητα σπασιμάτων εναλλασσόμενου ρεύματος Vmax: 250V) (εναλλασσόμενου ρεύματος/Imax: 0.5A
Ικανότητα ΣΥΝΕΧΩΝ σπασιμάτων Vmax: 250V (ΣΥΝΕΧΕΣ)/Imax: 0.5A
Ηλεκτρική απομόνωση Τα ζευγάρια που απομονώνονται όλα
Συγχρονίστε το λιμένα
Δορυφορικός συγχρονισμός 1 × SMA, χρήση για τη διεπαφή κεραιών ΠΣΤ
ΠΣΤ υποστήριξης και δορυφόρος Beidou
Ίνα irig-β 2 × ST, 1 για τη μετάδοση, 1 για τη λήψη
Ηλεκτρικό irig-β 1τερματικό × 6Pin 5,08χιλ.Φοίνικας
1 για τη μετάδοση, 1 για τη λήψη
Εξωτερικός συγχρονισμός ώθησης 1τερματικό × 4Pin 5,08χιλ.Φοίνικας
ώθηση που εισάγεται εξωτερική + εξωτερική παραγωγή ώθησης
Διεπαφή επικοινωνίας
Ethernet 1 × RJ45, 10/100M
WIFI Ενσωματωμένη υπηρεσία DHCP WIFI
Τμηματικός λιμένας 1 × RS232
USB 2 × USB2
Βάρος & μέγεθος
Μέγεθος 390mm×256mm×140mm
Βάρος 10kg
Επίδειξη 9,7ίντσαLCD, οθόνηαφής
Αριθμητικό πληκτρολόγιο Κλειδί αριθμού + κλειδί κατεύθυνσης
Παροχή ηλεκτρικού ρεύματος
Ονομαστική τάση 220V/110V (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ)
Επιτρεπόμενη τάση 85 - 265 VAC 127V~350V (ΣΥΝΕΧΈΣ ΡΕΎΜΑ)
Ονομαστική συχνότητα 50Hz
Επιτρεπόμενη συχνότητα 47-63Hz
Τρέχων 10A ανώτατος
Κατανάλωση ισχύος 1200VA ανώτατος
Τύπος σύνδεσης Τυποποιημένη υποδοχή 60320 εναλλασσόμενου ρεύματος
Εργασιακό περιβάλλον
Λειτουργούσα θερμοκρασία -10~+55
Σχετική υγρασία 5~95%, μη-συμπύκνωση
Θερμοκρασία αποθήκευσης -20℃ ~ +70℃
Ατμοσφαιρική πίεση kPa 80kPa~110 (το ύψος 2000m ή χαμηλώνει)



(Προαιρετικές ενότητες)

IEC61850 λειτουργεί:
Αξία και ΧΉΝΑ δειγματοληψίας πλήρως συμμόρφωσης IEC61850 (IEC61850-9-1, IEC61850-9-2 (LE), IEC60044-7/8)
Ικανός ταυτόχρονα στην αξία δειγματοληψίας παραγωγής και τα αναλογικά σήματα, ή το συνδρομητή και δημοσιεύστε το μήνυμα ΧΗΝΩΝ και τη δυαδική I/O λειτουργία επαφών ηλεκτρονόμων.
Μέχρι 36 κανάλια αξίας δειγματοληψίας μπορούν να χαρτογραφηθούν.

Λιμένας ινών (τύπος LC)
Τύπος 100Base-FX (100Mbit, ίνα, σύνολο - ντούμπλεξ)
Αριθμός λιμένων 8 ζευγάρια
Πρότυπο καλωδίων 62.5/125μm (ίνα πολλαπλάσιος-τρόπου, πορτοκάλι)
Μήκος κύματος 1310nm
Απόσταση μετάδοσης > 1Km
Ένδειξη θέσης SPD πράσινο (φω'τα): ενεργός σύνδεση
LinkAcT κίτρινο (αναβοσβήνοντας): ανταλλαγή στοιχείων
Τμηματικός λιμένας ινών (τύπος του ST)
Πρότυπα IEC60044-7/8
Αριθμός λιμένων 6 για τη μετάδοση, 2 για λαμβάνουν
Μήκος κύματος 850nm

12 τα χαμηλού επιπέδου κανάλια επισημαίνουν τη λειτουργία παραγωγής:
Χαμηλού επιπέδου παραγωγή σημάτων
Κανάλια παραγωγής 12 κανάλια
Τύπος λιμένων παραγωγής Τερματικό του Phoenix
Σειρά παραγωγής Εναλλασσόμενο ρεύμα: 0~8Vrms
Συνεχές ρεύμα: 0~8V
Ανώτατη τρέχουσα παραγωγή 5mA
Ακρίβεια <>0,2%<> (0,01~0,8Vrms)
<>0,1%(0,8~8Vrms)
Ψήφισμα 250µV
Αρμονικός (THD%) (THD%)<> 0,1%
Φάσμα συχνότητας Συνεχές ρεύμα ~1.0kHz
Ακρίβεια συχνότητας 0,002%(κανονική συχνότητα)
Ψήφισμα συχνότητας 0.001Hz
Σειρά φάσης 0~359.9°
Ακρίβεια φάσης <0>, 50/60Hz
Ψήφισμα φάσης ±0.1°
