Υψηλό φως: | Relay Σύστημα Test,Οπτική ψηφιακή δοκιμή ηλεκτρονόμων |
---|
Κύριες λειτουργίες:
Το μοναδικό καθολικό σχέδιο δοκιμής, ο ενσωματωμένοι τοπικοί πίνακας ελέγχου & το ποντίκι με το σύστημα παραθύρων για λειτουργούν πλήρως εξεταστικός, και παρέχουν τη δυνατότητα ενότητας WIFI για τηλεχειριζόμενο από την εξωτερική σύνδεση lap-top.
Κατάλληλη δοκιμή για όλα τα είδη ηλεκτρονόμων ηλεκτρο-Magnetics, ηλεκτρονόμοι μικροϋπολογιστών πλήρη πρωτόκολλα σύνταξης IEC61850/IEC60044-7/8, δυνατότητα για τη μονάδα συγχώνευσης, και αριθμητική δοκιμή ηλεκτρονόμων IED.
8 λιμένες ινών, 8 FT3 διαβιβάζουν και 2FT3 λαμβάνει το σχέδιο λιμένων, κάθε λιμένας ινών μπορεί να μεταφέρει τις πολυ-ομάδες SMV και η ΧΉΝΑ, κάθε δυνατότητα SMV διαμορφώνει μέχρι 64 κανάλια δειγματοληψίας.
Ικανός για τη ΧΗΝΑ συνδρομών & προσομοιώσεων, μηνύματα SMV κάνετε σήμα.
Η εισαγωγή/η εξαγωγή δυνατότητας/μεταφορτώνει/εκτός από το γλωσσικό αρχείο διαμόρφωσης υποσταθμών
(Αρχεία σχήματος SCD/ICD/CID/NPI).
Μιμηθείτε τους ανώμαλους όρους ελαττωμάτων δικτύων (το πλαίσιο απώλειας, ΠΣΔ-διαταγή, ποιότητα ανώμαλη, μήνυμα έστειλε εκ νέου, στοιχεία ασυνήθιστα, συγχρονισμός κ.λπ.)
13 χαμηλού επιπέδου αποτελέσματα σημάτων για τη χαμηλού επιπέδου προστασία αναμεταδίδουν τη δοκιμή.
Η δυνατότητα για τον ενεργειακό μετρητή και ο μετατροπέας βαθμολογούν.
AC/DC μέτρηση, 0~600V, 0~5A.
Χαρακτηριστικά γνωρίσματα:

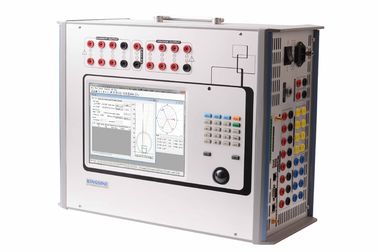

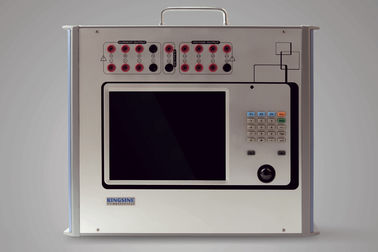

KF920 προδιαγραφές
Αναλογικά κανάλια | |
Ρεύμα: | ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟ 6X30A@450VA |
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟ 3X60A@850VA | |
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟ 1X100A@1000VA | |
ΣΥΝΕΧΈΣ ΡΕΎΜΑ ΤΟ 6X20A@300W | |
Τάση: | ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 7X130V ΤΟ L-N@80VA |
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 3X260V ΤΟ L-N@110VA | |
ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 3X130V ΤΟ L-N@80W, 0,2 ΚΑΤΗΓΟΡΊΑ | |
Ακρίβεια: | Εναλλασσόμενο ρεύμα 0.1class, ΣΥΝΕΧΉΣ 0,2 κατηγορία |
Διαστρεβλώσεις: | <0> |
Βοηθητικό συνεχές ρεύμα: | Το 0~300V@120W |
13 χαμηλού επιπέδου αποτελέσματα | |
Ποσότητα: | 13 κανάλια, συνδετήρας του Phoenix |
Τάση: | Εναλλασσόμενο ρεύμα 0~8Vrms, συνεχές ρεύμα 0~10V |
Ρεύμα: | Εκτίμηση 2mA, παροδικό μέγιστο 10mA. |
Δύναμη: | ≥0.5VA |
Ακρίβεια: | <0> |
<0> | |
Ψήφισμα: | 250uV |
Διαστρέβλωση (THD %) | <0> |
Λιμένες Ethernet ινών | |
Τρόπος: | 100Base-FX σύνολο - ντούμπλεξ |
Ποσότητα: | 8 ζευγάρια |
Τύπος: | LC |
Τύπος ινών: | 62.5/125um (πολλαπλάσια οπτική ίνα, πορτοκαλιά) |
Μήκος κύματος | 1310nm |
Διαβιβάστε την απόσταση | >1Km |
Δείκτης: | SPD πράσινο (φως): έγκυρη σύνδεση |
Σύνδεση/νόμος κίτρινοι (αναβοσβήνοντας): Ανταλλαγή στοιχείων | |
Γωνία συχνότητας & φάσης | |
Φάσμα συχνότητας: | DC~1.2khZ |
Ακρίβεια συχνότητας | ±1ppm |
Ψήφισμα συχνότητας: | 0.001Hz |
Γωνία φάσης: | -360~+360° |
Ακρίβεια φάσης | <0> |
Ψήφισμα φάσης: | 0.01° |
Δυαδική εισαγωγή | |
Ποσότητα: | 8 ζευγάρια |
Τύπος: | Υγρός/ξεράνετε, αρίθμηση σφυγμού, μέτρηση |
Κατώτατο όριο: | 0~600Vdc, λογισμικό ελεγχόμενο |
Ποσοστό δειγμάτων: | 10KHz |
Χρονικό ψήφισμα: | 100us |
Χρόνος Debounce: | 0~25ms (λογισμικό ελεγχόμενο) |
Χρονική σειρά: | Άπειρος |
Χρονικά λάθη: | ± το 1ms@0.001~1s |
±0.1%@>1s | |
Γαλβανική απομόνωση: | 4 που απομονώνονται με κάθε 2 ζευγάρια |
Σύνθετη αντίσταση εισαγωγής: | 600KΩ |
Δυαδικά αποτελέσματα (τύπος ηλεκτρονόμων) | |
Ποσότητα: | 4 ζευγάρια |
Τύπος: | Πιθανές ελεύθερες επαφές ηλεκτρονόμων, λογισμικό ελεγχόμενο |
Εναλλασσόμενο ρεύμα ικανότητας σπασιμάτων | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA |
Συνεχές ρεύμα ικανότητας σπασιμάτων | Vmax: 300Vdc/max: 5A/Pmax: 150W |
Δυαδικά αποτελέσματα (ημιαγωγός γεια-ταχύτητας) | |
Ποσότητα: | 4 ζευγάρια |
Τύπος: | Ημιαγωγός, δυνατότητα ελεύθερη |
Συνεχές ρεύμα ικανότητας σπασιμάτων | Vmax: 350Vdc, εναλλασσόμενο ρεύμα (PP) /Imax: 0.5A/Pmax: 150W |
Χρόνος απόκρισης: | 100us |
AC/DC μέτρηση | |
Σειρά τάσης: | 0~600V, DC/ACrms, (Rg: 1V, 10V, 60V, 600V) |
Ακρίβεια τάσης: | <0> |
Τρέχουσα σειρά: | 0~5Arms (σφιγκτήρας που εισάγεται) |
Τρέχουσα ακρίβεια: | <0> |
Φάσμα συχνότητας: | 45~65Hz, ακρίβεια<0> |
Ακρίβεια φάσης: | 0~360°,<0> |
Αρμονικός | 2~20times,<0> |
Βαθμολόγηση μετατροπέων | |
ΣΥΝΕΧΕΣ ρεύμα | |
Σειρά: | Συνεχές ρεύμα: 0~±mA, 1~±20mA, αυτόματη σειρά |
Max.input: | 600mA |
Σύνθετη αντίσταση εισαγωγής: | 15Ω |
Ακρίβεια: | <0> |
ΣΥΝΕΧΗΣ τάση | |
Σειρά: | Συνεχές ρεύμα: 0~±10V |
Max.input: | ±11V |
Σύνθετη αντίσταση εισαγωγής: | 1MΩ |
Ακρίβεια: | <0> |
Βαθμολόγηση ενεργειακών μετρητών | |
Χρήση αισθητήρων: | Μηχανικοί μετρητές/ηλεκτρονικοί μετρητές |
Παραγωγή αισθητήρων: | Υψηλό επίπεδο: ≥4.5V, χαμηλό επίπεδο: ≤0.2V |
Σφυγμός που εισάγεται: | λιμένες 1 |
Σειρά σφυγμού: | 500KHz μέγιστο εισαγωγής σφυγμού. |
Παραγωγή σφυγμού: | αποτελέσματα 1 κρυσταλλολυχνίας |
Άλλοι, μέγεθος & βάρος | |
Λιμένας Ethernet: | 2x10/100/1000M βάση-Tx RJ45 |
USB: | θηλυκό τύπων 2Xusb 2,0 Α |
Λιμένας συγχρονιστών: | Irig-β, μυρμήγκι ΠΣΤ BNC, IEEE1588 |
Άλλοι: | Rs-232 |
Μέγεθος: | 358x149x297mm |
Βάρος: | <19kg> |
Παροχή ηλεκτρικού ρεύματος & περιβάλλον | |
Ονομαστική τάση εισαγωγής | 220Vac |
Επιτρεπτή εισαγωγή | 100~264Vac |
Ονομαστική συχνότητα | 50/60Hz |
Επιτρεπτή συχνότητα | 45~65Hz |
Κατανάλωση ισχύος | 2000VA μέγιστο. |
Θερμοκρασία (λειτουργία) | 0℃~55℃ |
Θερμοκρασία (αποθήκευση) | -20℃~70℃ |
Υγρασία | 5%-95% RH, non-condensing |
