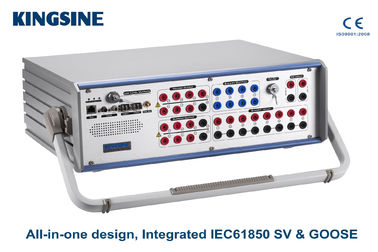

K3166i προστατευτικοί ελεγκτής ηλεκτρονόμων/εξοπλισμός δοκιμής ηλεκτρονόμων προστασίας

K3166i προστατευτικοί ελεγκτής ηλεκτρονόμων/εξοπλισμός δοκιμής ηλεκτρονόμων προστασίας
K3166i προστατευτικοί ελεγκτής ηλεκτρονόμων/εξοπλισμός δοκιμής ηλεκτρονόμων προστασίας

Μεγάλες Εικόνας :  K3166i προστατευτικοί ελεγκτής ηλεκτρονόμων/εξοπλισμός δοκιμής ηλεκτρονόμων προστασίας

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: KINGSINE
Πιστοποίηση: ISO9001,CE
Αριθμό μοντέλου: K3166i
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1 ομάδα
Χρόνος παράδοσης: 15 εργάσιμων ημερών
Όροι πληρωμής: T/T προηγμένος, L/C
Δυνατότητα προσφοράς: 50 σύνολα / μήνα
Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

προστατευτικός ελεγκτής ηλεκτρονόμων

,

ελεγκτής προστασίας ηλεκτρονόμων



 K3166i καθολικό σύνολο δοκιμής ηλεκτρονόμων



                 (Όλος--μια σχέδιο, συμμόρφωση IEC61850 SV & ΧΉΝΑ)



Ρεύμα παραγωγής:  μέγιστο του 35A@450VA



                                μέγιστο του 70A@850VA.



  Τάση παραγωγής: 7× μέγιστο του 310V@90VA.




Χαρακτηριστικά γνωρίσματα





Όλος--ένα σχέδιο, ενσωματωμένο IEC61850 SV & ΧΉΝΑ, αναλογική παραγωγή καναλιών 6I+7V, ενσωματωμένο ΠΣΤ και irig-β, και άλλες λειτουργίες προόδου.



1. Συμμορφωμένα iec61850-9-1, iec61850-9-2, IEC60044-7/8, κ.λπ.



2. 100/1000Mbit λιμένες ινών για τις προσομοιώσεις SMV και ΧΉΝΩΝ.



3. 6×35A & ανεξάρτητα υψηλά κανάλια παραγωγής φορτίων 7×310V.



4. 13 ανεξάρτητα χαμηλού επιπέδου αποτελέσματα σημάτων καναλιών.



5. AC/DC μέτρηση (8 εισαγωγές καναλιών, κατηγορία 0,1, 0-600V/0-5A, αυτόματη σειρά).



6. Calibartion μετατροπέων (κατηγορία 0,02).



7. Βαθμολόγηση ενεργειακών μετρητών (μηχανικοί & ηλεκτρονικοί μετρητές).



8. Αναλογικό και δυαδικό παροδικό αρχείο.



9. Παροδική υποστήριξη παιχνιδιού σε 3KHZ.



10. Ελαφρύ <18kg



11. Πλήρως εξεταστικές ενότητες λογισμικού λειτουργίας KRT.



12. 3-έτη εγγύηση της ελεύθερης επισκευής και της ισόβιας συντήρησης.



13. Βελτίωση ελεύθερου λογισμικού.





Διαταγή της παρ.



Πρότυπο Τρέχοντα αποτελέσματα Αποτελέσματα τάσης
K3166i 6× το 35A@450VA ανώτατο/3× το 70A@850VA ανώτατο 7× το 310V@90VA ανώτατο
K3163i 6× το 35A@450VA ανώτατο/3× το 70A@850VA ανώτατο 4× το 310V@124VA ανώτατο
K3130i 3× το 35A@450VA ανώτατο 4× το 310V@124VA ανώτατο
K3166 6× το 35A@450VA ανώτατο/3× το 70A@850VA ανώτατο 7× το 130V@75VA ανώτατο
K3163 6× το 35A@450VA ανώτατο/3× το 70A@850VA ανώτατο 4× το 130V@75VA ανώτατο
K3130 3× το 35A@450VA ανώτατο 4× το 130V@75VA ανώτατο





Εφαρμογή





Δοκιμή των στοιχείων ANSI® αριθ.



 IEC61850 αριθμητικοί ηλεκτρονόμος IEDs & μονάδα συγχώνευσης                                              --



 Ηλεκτρονόμος 21 προστασίας απόστασης



 Ηλεκτρονόμοι 25 συγχρονισμού ή συγχρονισμός-ελέγχου



 Το Undervoltage αναμεταδίδει 27



 Η κατευθυντική δύναμη αναμεταδίδει 32



 Υπόγειο ρεύμα ή underpower ηλεκτρονόμοι 37



 Αρνητικό overcurrent ακολουθίας αναμεταδίδει 46



 Overcurrent/αλεσμένοι ηλεκτρονόμοι 50 ελαττωμάτων



 Αντίστροφο χρονικό overcurrent/αλεσμένοι ηλεκτρονόμοι 51 ελαττωμάτων



 Ο παράγοντας δύναμης αναμεταδίδει 55



 Overvoltage αναμεταδίδει 59



 Τάση ή τρέχοντες ηλεκτρονόμοι 60 ισορροπίας



 Κατευθυντικό overcurrent αναμεταδίδει 67



 Κατευθυντικοί ηλεκτρονόμοι 67N επίγειων ελαττωμάτων



 ΣΥΝΕΧΕΣ overcurrent αναμεταδίδει 76



 Ηλεκτρονόμοι 78 προστασίας μέτρησης ή έξω--βημάτων φάση-γωνίας



 Αυτόματες reclosing συσκευές 79



 Η συχνότητα αναμεταδίδει 81



 Η προστασία υπερφόρτωσης μηχανών αναμεταδίδει 86



 Η διαφορική προστασία αναμεταδίδει 87



 Η κατευθυντική τάση αναμεταδίδει 91



 Κατευθυντικοί ηλεκτρονόμοι 92 τάσης και ισχύος



 Η θέση σε λειτουργία αναμεταδίδει 94



 Ρυθμίζοντας ηλεκτρονόμοι τάσης                                                                            --



 Ηλεκτρονόμοι Overimpedance, Z>                                                                          --



 Ηλεκτρονόμοι Underimpedance, Ζ                                                                          --



 Ηλεκτρονόμοι χρονικής καθυστέρησης                                                                                       --







Χαρακτηριστικό





1. 13 τα αποτελέσματα καναλιών (6×35A & 7×310V), κανάλια κάθε παραγωγής είναι ανεξάρτητα και ταυτόχρονα.



2. Μεταβλητός προσομοιωτής μπαταριών, συνεχές ρεύμα 0-350V, μέγιστο 140Watts.



3. 13 χαμηλού επιπέδου αποτελέσματα καναλιών μέχρι το μέγιστο 8Vac/10Vdc.



4. 0-600V/μέτρηση 0-5A AC/DC σε 0,1 κατηγορία.



5. Γραφικές ενότητες και πρότυπα δοκιμής για τη δοκιμή των διάφορων ηλεκτρονόμων.



6. Γρήγορη εξεταστική δυνατότητα ηλεκτρονόμων στο χειρωνακτικό τρόπο.



7. Πυροβοληθείσα/η αναζήτηση/ο έλεγχος, σημείο & χτυπά τη δοκιμή.



8. RIO/XRIO δυνατότητα εισαγωγών & εξαγωγής.



9. Ανάψτε για να σφάλετε τη δοκιμή (SOTF).



10. Πρότυπο ηλεκτρικών συστημάτων για τη δυναμική δοκιμή.



11. Ενσωματωμένη δίπλα δίπλα δοκιμή συγχρονισμού ΠΣΤ και irig-β.



12. Σε απευθείας σύνδεση διανυσματική επίδειξη.



13. Τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν.



14. Αυτόματη δημιουργία εκθέσεων δοκιμής.



15. Το αντι-ψαλίδισμα ανιχνεύει, η λανθασμένη καλωδίωση συνδέει το συναγερμό και self-protect, υπερφορτώνει και υπερθερμαίνει την προστασία.





Παράμετρος





 Αποτελέσματα τάσης
 Σειρά & δύναμη παραγωγής  7×310V εναλλασσόμενο ρεύμα (λ-ν)  90VA ανώτατος κάθε ένας
 3×620V εναλλασσόμενο ρεύμα (λ-λ)  180VA ανώτατος κάθε ένας
 3×350V συνεχές ρεύμα (λ-ν)  140W ανώτατος κάθε ένας
 Ακρίβεια  Εναλλασσόμενο ρεύμα: <0.03%Rd + τύπος 0.01Rg. /Guar <0.07%Rd + 0.03Rg.
 Συνεχές ρεύμα: ±10mV @<5V, ±0.5% @ ≥5V
 Ψήφισμα  1mV
 Διαστρέβλωση  Τύπος <0.05%. /Guar <0.1%.
 Τρέχοντα αποτελέσματα
 Σειρά & δύναμη παραγωγής  6×35A εναλλασσόμενο ρεύμα (λ-ν)  450VA ανώτατος κάθε ένας
 3×70A εναλλασσόμενο ρεύμα (2l-ν)  850VA ανώτατος κάθε ένας
 1×100A εναλλασσόμενο ρεύμα (6l-ν)  1200VA ανώτατος
 3×20A συνεχές ρεύμα (λ-ν)  300W ανώτατος κάθε ένας
 Ακρίβεια  Εναλλασσόμενο ρεύμα: <0.05%Rd + τύπος 0.02Rg. /Guar <0.15%Rd + 0.05Rg.
 Συνεχές ρεύμα: ±5mA @<1A, ±0.5% @ ≥1A
 Ψήφισμα  1mA
 Διαστρέβλωση  <0.05%Type. /Guar <0.1%.
 13 χαμηλού επιπέδου αποτελέσματα καναλιών
 Ποσότητα  13 κανάλια, υποδοχή αεροπορίας 16 καρφιτσών
 Σειρά αποτελεσμάτων τάσης  Εναλλασσόμενο ρεύμα 0-8V, συνεχές ρεύμα 0-10V
 Τρέχουσα σειρά αποτελεσμάτων  Ονομαστικό 2mA, ανώτατος επιβάτης 10mA
 Δύναμη παραγωγής  ≥0.5VA
 Ακρίβεια  (0.01~0.8 Vrms): Τύπος <0.05%. /Guar <0.1%.
 (0.8~8 Vrms): Τύπος <0.02%. /Guar <0.05%.
 Ψήφισμα  0.25mV
 Διαστρέβλωση (THD%)  <0.05%Type. /Guar <0.1%.
 Γωνία συχνότητας & φάσης
 Φάσμα συχνότητας  DC~1KHZ, επιβάτης 3KHZ
 Ακρίβεια συχνότητας  ±1ppm
 Ψήφισμα συχνότητας  0.001Hz
 Σειρά φάσης  -360°~360°
 Ακρίβεια φάσης  <0.05°Type. /Guar <0.1°. 50/60Hz
 Ψήφισμα φάσης  0.001°
 IEC61850 λιμένες Ethernet ινών & ΧΗΝΩΝ (προαιρετική λειτουργία)
 Λιμένες ινών

 2×100Base-FX σύνολο - ντούμπλεξ, τύπος LC


 (Προαιρετικός σε 10/100Mbit, τύπος Ethernet RJ45)

 Τύπος ινών  62.5/125um (πολλαπλάσια οπτική ίνα, πορτοκαλιά)
 Μήκος κύματος  1310nm
 Διαβιβάστε την απόσταση  >1Km
 Δείκτης

 SPD πράσινο (φως): Έγκυρη σύνδεση


 Σύνδεση/νόμος κίτρινοι (αναβοσβήνοντας): Ανταλλαγή στοιχείων

 Σημείωση: Όλο το υλικό αυτής της ενότητας είναι έτοιμο για ενεργό.
 Aux. Πηγή ΣΥΝΕΧΟΥΣ τάσης (προσομοιωτής μπαταριών)
 Σειρά  0~350V @ 140W ανώτατο
 Ακρίβεια  0.5%Rg Guar.
 Δυαδική εισαγωγή
 Ποσότητα  8 ζευγάρια
 Τύπος  υγρός/ξεράνετε, μέτρηση
 Κατώτατο όριο  10~600Vdc ή δυνατότητα ελεύθερη, προγραμματίσημος
 Χρονικό ψήφισμα  100us
 Χρόνος Debounce  0~25ms (λογισμικό ελεγχόμενο)
 Χρονική σειρά  Άπειρος
 Χρονικά λάθη  ±1ms @ 0.001~1s, ±0.1% @>1s
 Γαλβανική απομόνωση  4 που απομονώνονται με κάθε 2 ζευγάρια
 Δυαδική παραγωγή (τύπος ηλεκτρονόμων)
 Ποσότητα  4pairs
 Τύπος  Πιθανές ελεύθερες επαφές ηλεκτρονόμων, λογισμικό ελεγχόμενο
 Εναλλασσόμενο ρεύμα ικανότητας σπασιμάτων  Vmax: 400Vac/Imax: 8A/Pmax: 2500VA
 Συνεχές ρεύμα ικανότητας σπασιμάτων  Vmax: 300Vdc/Imax: 5A/Pmax: 150W
 Δυαδική παραγωγή (τύπος ημιαγωγών)
 Ποσότητα  4pairs
 Τύπος  Ανοικτός-συλλέκτης, υποδοχή αεροπορίας 14 καρφιτσών
 Συνεχές ρεύμα ικανότητας σπασιμάτων

 5~15Vdc/5mA, 10mA ανώτατο


 Άδεια εναλλασσόμενου ρεύματος όχι

 Χρόνος απόκρισης  100us
 Συγχρονισμός
 Τρόπος συγχρονισμού   ΠΣΤ, συνδετήρας κεραιών τύπων SMA/irig-β/FT3 IEEE1588
 Παροχή ηλεκτρικού ρεύματος & περιβάλλον
 Ονομαστική τάση εισαγωγής  100~240Vac
 Επιτρεπτή τάση εισαγωγής  85~264Vac, 125~350VDC
 Ονομαστική συχνότητα  50/60Hz
 Επιτρεπτή συχνότητα  45Hz~65Hz
 Κατανάλωση ισχύος  1500 VA ανώτατα
 Τύπος σύνδεσης  Τυποποιημένη υποδοχή 60320 εναλλασσόμενου ρεύματος
 Λειτουργούσα θερμοκρασία  -10℃~55℃
 Θερμοκρασία αποθήκευσης  -20℃~70℃
 Υγρασία  <95>
 Άλλοι
 Σύνδεση PC  RJ45 Ethernet, 10/100/1000M
 Να στηρίξει το τερματικό  υποδοχή μπανανών 4mm
 Βάρος  18Kg
 Διαστάσεις (W×D×H)  468×375×164 (χιλ.)







Προαιρετικές ενότητες





 Εισαγωγή ΣΥΝΕΧΟΥΣ μέτρησης (διακριβωτής μετατροπέων)



◆ Εισαγωγή τάσης



     Σειρά: 0~±10V συνεχές ρεύμα



     Ανώτατη εισαγωγή: ±11V συνεχές ρεύμα



     Ακρίβεια: τύπος rg <0.02%. /Guar rg <0.05%.



     Σύνθετη αντίσταση εισαγωγής: ωμ 1M



◆ Τρέχουσα εισαγωγή



     Σειρά: 0~±1mA/1~20mA, αυτόματη σειρά



     Ανώτατη εισαγωγή: 600mA



     Ακρίβεια: τύπος rg <0.02%. /Guar rg <0.05%.



     Σύνθετη αντίσταση εισαγωγής: 15 ωμ





 Εισαγωγή μέτρησης εναλλασσόμενου ρεύματος/συνεχούς ρεύματος (τυποποιημένος μετρητής)



◆ Ποσότητα εισαγωγής: 8 κανάλια (μίγμα με τα δυαδικά ζευγάρια εισαγωγής).



◆ Η τάση χτύπησε: 0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V).



◆ Ακρίβεια τάσης: <0.1% Rg



◆ Τρέχουσα σειρά: 0~5Arms (εισαγωγή σφιγκτηρών, 30Arms προαιρετικό).



◆ Τρέχουσα ακρίβεια: <0.1% Rg.



◆ Ποσοστό δειγμάτων: 10KHz.



◆ Σύνθετη αντίσταση εισαγωγής: 600KΩ



◆ Φάσμα συχνότητας: 45~65Hz, Accuracy<0.01Hz.



◆ Ακρίβεια φάσης: 0~360°, τύπος <0.2°.





  Παροδικό όργανο καταγραφής



◆ Ποσότητα εισαγωγής: 8 εισαγμένα κανάλια (μίγμα με τα δυαδικά ζευγάρια εισαγωγής).



◆ Χρόνος οργάνων καταγραφής: Ανώτατα 50 SEC.





 Βαθμολόγηση ενεργειακών μετρητών



◆ Χρήση αισθητήρων: Μηχανικοί μετρητές/ηλεκτρονικοί μετρητές.



◆ Παραγωγή αισθητήρων: Υψηλό επίπεδο: >4.5V, χαμηλό επίπεδο: <0.2V.



◆ Σφυγμός που εισάγεται: 1 λιμένας εισαγωγής σφυγμού.



◆ Σειρά σφυγμού: 500KHz εισαγωγή Max σφυγμού.



◆ Παραγωγή σφυγμού: 1 παραγωγή κρυσταλλολυχνιών, ανοικτός-συλλέκτης, 5-15Vdc/5mA.
