| Fiber Enthernet: | IEC61850 | Color: | Black |
|---|---|---|---|
| Material: | Plastic | ||

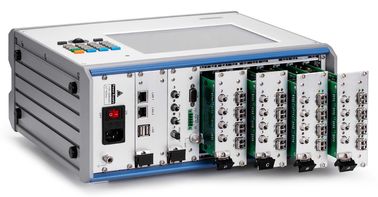

| Υψηλό φως: | Δοκιμαστής ψηφιακού ρελέα από πλαστική ύλη KF910,Εξοπλισμός δοκιμής με ρελέ προστασίας μαύρου |
||
Δυνατότητα δοκιμής των αριθμητικών αναμεταδιδαστών IED σύμφωνα με την IEC61850-9-1, IEC61850-9-2, IEC60044-7/8 κλπ.
Πλήρης συμμόρφωση με την IEC61850
Φυτικά ινώδη πλαίσια επιλέξιμη, Κάθε πλαίσια ινών μπορεί να παρέχει 4 κανάλια λιμάνι ινών. 4 / 8 / 12 / 16 λιμάνι ινών προαιρετική διαμόρφωση
Δυνατότητα συνδρομών και προσομοιώσεων SMV και GOOSE σήματα, κάθε SMV δυνατότητα να ρυθμίσει έως και 64 κανάλια δειγματοληψίας, να ικανοποιήσει κάθε πελάτη ς διαφορετική επιλογή των απαιτήσεων δοκιμής
13 ανεξάρτητες εκπομπές χαμηλού επιπέδου
Ενσωματωμένη οθόνη TFT LCD 9.7 ̊ αληθινών χρωμάτων με ανάλυση 1024 × 768, πληκτρολόγιο και ποντίκι, εύκολη λειτουργία για τον χρήστη και παρέχουν εξαιρετική αίσθηση όρασης για υποσταθμό ευφυΐας
8 ζεύγη δυαδικών εισόδων και 4 ζεύγη δυαδικών εξόδων
Χαρακτηριστικά
Παρέχουν 16 θύρες μετάδοσης ινών ST και 2 θύρες μετάδοσης ινών ST, εκδοτικό μήνυμα τιμών δειγματοληψίας τύπου FT3 του προτύπου 16 ομάδας που συμμορφώνονται με την IEC60044-7/8,λαμβάνουν 2 μηνύματα τιμών δειγματοληψίας τύπου FT3 που συμμορφώνονται με την IEC60044-7/8;
Υπογραφή και προσομοίωση μηνύματος GOOSE
13 κανάλια χαμηλού επιπέδου σήματος, κάθε κανάλι από 0 έως 8 V ac/dc·
Το IED προσομοίωσης εκδίδει το GOOSE εκ των προτέρων όταν ενεργοποιείται, ώστε να αποφεύγεται η αποκλειστικότητα της δοκιμαζόμενης συσκευής, η οποία προκαλεί διακοπή σύνδεσης μετά την δοκιμή της αναστολής της ένεσης·
Αυτόματη ανάλυση αρχείου με μορφή SCL (SCD, ICD, CID, NPI), αυτοματοποίηση της τιμής δειγματοληψίας και του μηνύματος GOOSE, αποθήκευση ή εξαγωγή ως αρχείο διαμόρφωσης, βολικό για δοκιμές.
Αυτόματη αναζήτηση συσκευής προστασίας από MX, ψηφιακό σήμα ινών από έξυπνη μονάδα, να συνειδητοποιήσει τη λειτουργία αυτόματης ρύθμισης της τιμής δειγματοληψίας και το μήνυμα GOOSE.
προσομοίωση ασυνήθιστων καταστάσεων (απώλεια καρέ, λάθος ακολουθία, ασυνήθιστη ποιότητα, επαναπροώθηση μηνύματος, ασυνήθιστα δεδομένα, εκτός ρυθμού) ·
Ενσωματωμένη μονάδα GPS, συγχρονισμός κώδικα IRIG-B με ίνες και λειτουργία συγχρονισμού χρόνου IEEE1588.
Παράμετρος
| Διασύνδεση επικοινωνίας με οπτική ίνα | |
| Τύπος | (100Mbit, Fiber, full-duplex) |
| Αριθμός λιμένα | 4 / 8 / 12 / 16 ζευγάρια προαιρετικά |
| Τύπος λιμένα | Επικεφαλής |
| Τύπος ινών | 62.5/125μm (πολλαπλές οπτικές ίνες, πορτοκαλί κόκκινο) |
| μήκος κύματος | 1310 nm |
| Απόσταση μετάδοσης | > 1 χιλιόμετρο |
| Αναφορά κατάστασης |
Επικοινωνία με τα συστήματα ηλεκτρικής ενέργειας Σύνδεσμος/Δράση Κίτρινο (φτεκάει): ανταλλαγή ημερομηνίας |
| FT3 Λιμάνι | |
| Τύπος | IEC60044-7/8 |
| Αριθμός λιμένα | 4/8/12/16 για αποστολή, 2 για λήψη |
| Τύπος λιμένα | ΣΤ |
| μήκος κύματος | 850 nm |
| Ανάλογη έξοδος χαμηλού επιπέδου | |
| Διάδρομος εξόδου | 13 κανάλια |
| Εγκατάσταση εύρους |
Δυναμική ανάφλεξη Συνεχή ρεύμα: 0~8 V |
| Ακριβότητα |
< 0,2% ((0,1 ~ 0,8 Vrms) < 0,1% ((0,8 ~ 8 Vrms) |
| Απόφαση | 250 μV |
| Αρμονική στρέβλωση | (THD%) < 0,1% |
| Περιοχή συχνοτήτων | DC ~ 1,0 kHz |
| Ακριβότητα συχνότητας | 00,002% (συχνότητα ισχύος) |
| Ανάλυση συχνότητας | 0.001Hz |
| Πεδίο φάσης | 0~±359,9° |
| Ακριβότητα φάσης | <0,1° ((50/60Hz) |
| Ανάλυση φάσης | ±0,1° |
| Δυαδική έξοδος | |
| Ποσότητα | 8 ζευγάρια |
| Δυαδική έξοδος 1~4 |
Πιθανές ελεύθερες επαφές με ρελέ (ελεγχόμενες από λογισμικό) Δύναμη εκπομπής: Συνεχή ρεύμα: Vmax:250V/Imax:1A |
| Δυαδική έξοδος 5~8 |
Γρήγορη επαφή, ανοιχτή συλλογή ταχύτητα απόκρισης: 100us Δυνατότητα διακοπής συνεχούς ρεύματος: 5-15V/5mA, 10mA μέγιστο Χερσαίο κλίμα δεν επιτρέπεται |
| Δυαδική είσοδος | |
| Ποσότητα | 8 ζευγάρια |
| Δυαδική είσοδος | Καθαρές επαφές/0~300 Vdc (Μπορεί να ρυθμιστεί δυαδική δυναμική αντιστροφής εισόδου) |
| Συχνότητα δειγματοληψίας | 10 KHz |
| Ανάλυση χρόνου | 100 δολάρια |
| Μέγιστος χρόνος μέτρησης | 1.50×105σ |
| Λάθος χρονισμού |
±1ms (0,001s~1s) ± 0,1% ((1s ~ 1,50 × 105σ) |
| Ηλεκτρική μόνωση | 8 ζευγάρια διπλής εισόδου ηλεκτρικής απομόνωσης. |
| Διάταξη του ορίου αντίστασης | 5 kΩ...13kΩ ((Καθαρή επαφή) |
| Χρονική συγχρονισμός | |
| GPS | Υποστήριξη, Ενσωμάτωση |
| IRIG-B | Υποστήριξη, τύπος θύρας ST |
| IEEE1588 | Υποστήριξη, τύπος θύρας LC |
| Άλλος λιμένας | |
| RJ45 | 2 τεμάχια |
| USB | 2 τεμάχια |
| RS232 | 1pc |
| Ηλεκτρική τροφοδοσία | |
| Ονομαστική τάση | 100~240V (AC) |
| Επιτρέψτε την τάση | 100V ~ 260V (AC) ή 127V ~ 350V (DC) |
| Ονομαστική συχνότητα | 50Hz |
| Επιτρέψτε συχνότητα | 40~60Hz |
| Τρέχουσα κατανάλωση | 3A (μέγιστο) |
| Τύπος σύνδεσης | Τυπική πρίζα εναλλασσόμενης ενέργειας 60320 |
| Βάρος & Μέγεθος | |
| Βάρος | 8 κιλά |
| Διάμετροι ((W x D x H) | 360 × 340 × 160 mm |
| Θερμοκρασία λειτουργίας | 0°C~55°C |
| Θέρμανση αποθήκευσης | -20°C~75°C |
| Η υγρασία | < 95% RH, μη συμπυκνωτικό |
