| Ονομασία μάρκας: | KINGSINE |
| Αριθμός μοντέλου: | K68i |
| Τροποποιημένο: | 1 ομάδα |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |

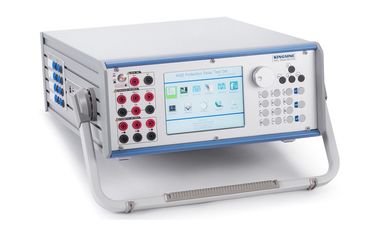

Κόστος-αποτελεσματική, Καλύτερη ευκολία δοκιμών πεδίου σε ολόκληρο τον κόσμο
3x35A & 4x300V ανεξάρτητα κανάλια εξόδου υψηλού φορτίου
Ελαφρύ βάρος, < 23,5Kg
Ενσωματωμένη οθόνη TFT LCD αληθινών χρωμάτων, πληκτρολόγιο και περιστρεφόμενος κωδικοποιητής, πλήρης έλεγχος χωρίς φορητό υπολογιστή
Προηγμένες ενότητες δοκιμών λογισμικού για προαιρετικά
3 έτη εγγύηση δωρεάν επισκευής και δια βίου συντήρησης
Δωρεάν αναβάθμιση λογισμικού
Παραγγελία.
| Σχήμα | Τρέχουσες εκδόσεις | Έξοδος τάσης |
| K68 | 3 × 35A @ 450VA μέγιστο | 4×130V @ 75VA μέγιστο |
| K68i | 3 × 35A @ 450VA μέγιστο | 4 × 300V @ 120VA μέγιστο |
Δυνατότητα δοκιμών της σειράς K68
| Άρθρα | Αριθμός ANSI®. |
| Ρέλε προστασίας από απόσταση | 21 |
| Αναμεταδιδαστές συγχρονισμού ή ελέγχου συγχρονισμού | 25 |
| Ρέλε χαμηλής τάσης | 27 |
| Αναμεταδιδαστές κατευθυντήριας ισχύος | 32 |
| Ρέλε χαμηλού ρεύματος ή χαμηλής ισχύος | 37 |
| Αναμεταδιδόμενοι υπερεύματος αρνητικής ακολουθίας | 46 |
| Αναμεταδιδαστήρες υπερεύματος/αποτυχίας εδάφους | 50 |
| Αντίστροφη ροή/αποτυχία στο έδαφος | 51 |
| Ρέλε συντελεστή ισχύος | 55 |
| Ρέλε υπερτάσεων | 59 |
| Ρέλε ισορροπίας τάσης ή ρεύματος | 60 |
| Αναμεταδιδαστήρες κατευθυντήριου υπερστροφικού | 67 |
| Αναμεταδιδαστές κατεύθυνσης σφάλματος εδάφους | 67N |
| Ρέλε συνεχούς ρεύματος | 76 |
| Μετρητές γωνίας φάσης ή αναμεταδιδαστές προστασίας εκτός βήματος | 78 |
| Συσκευές αυτοματοποιημένης επανακλείδωσης | 79 |
| Αναμεταδιδαστές συχνοτήτων | 81 |
| Ρέλε προστασίας από υπερφόρτωση κινητήρα | 86 |
| Διαφορετικοί αναμεταδιδαστές προστασίας | 87 |
| Ρέλε τάσης κατεύθυνσης | 91 |
| Μεταλλικές συσκευές για τη μεταφορά ηλεκτρικής ενέργειας | 92 |
| Αναμεταδιδόμενοι αποσύνδεσης | 94 |
| Ρέλε ρύθμισης τάσης | |
| Αναμεταδιδόμενοι υπερ-εμπεδάνης, Z> | |
| Αναμεταδιδόμενοι υπο-αποστέρησης, Z | |
| Αναμεταδιδαστές χρονικής καθυστέρησης |
Χαρακτηριστικά
Αλλακτικός προσομοιωτής μπαταρίας, DC 0-300V, 120Watt μέγιστο.
Εγκατάσταση δοκιμής ταχείας μετάδοσης σε χειροκίνητη λειτουργία
Εναλλαγή σε δοκιμή σφάλματος (SOTF)
Δοκιμή συγχρονισμού GPS από άκρο σε άκρο
Διαδικτυακή απεικόνιση Vector
Αυτόματη δημιουργία εκθέσεων δοκιμών
Αντι-κλιπ ανίχνευση, Λάθος καλωδίωση συνδέσει συναγερμό και αυτοπροστασία, υπερφόρτωση και υπερθέρμανση προστασία
Βασικές λειτουργίες:
Δοκιμή συνεχούς ρεύματος
Δοκιμή εναλλακτικού ρεύματος
Δοκιμή με ρελέ απόστασης
Αρμονική δοκιμή
Δοκιμή συχνότητας
8 ζεύγη δυαδικών εισροών
4 ζεύγη δυαδικών εξόδων
Προηγμένες λειτουργίες λογισμικού (προαιρετικές για επιλογές):
Διαφορετική δοκιμή
Δοκιμή αλληλουχίας κατάστασης
Δοκιμή χαρακτηριστικών χρόνου
Προηγούμενη δοκιμή απόστασης
Δοκιμή συγχρονιστή
Επαναφορά σφάλματος (αναπαραγωγή σφάλματος)
Παράμετρος
| Έξοδος τάσης | ||||
| Πεδίο εξόδου και ισχύς | 4 × 300 V ac (L-N) | 120 VA μέγιστο κάθε μία | ||
| 2×600 V ac (L-L) | 240 VA μέγιστο κάθε μία | |||
| 1 × 600 V συνεχής (L-L) | Μέγιστο 240 W | |||
| 3 × 300 V dc (L-N) | 120 W κατ' ανώτατο όριο κάθε μία | |||
| Ακριβότητα |
±2 mV @ 0,2 ~ 2 V ac < 0,12%Rd+0,05Rg Guar. < 0,07%Rd+0,03Rg Τύπος. |
|||
|
±10mV @ 0,5 V ~ 5 V dc ± 0,5% @ 5 V ~ 300 V dc |
||||
| Απόφαση | 1mV | |||
| Διαστρέβλωση | < 0,1% Guar. / < 0,05%Typ. | |||
| Τρέχουσες εκδόσεις | ||||
| Πεδίο εξόδου και ισχύς | 3 × 35A ac (L-N) | 450 VA μέγιστο κάθε μία | ||
| 1 × 105A ac (3L-N) | 1200 VA μέγιστο | |||
| 3 × 20A συνεχής (L-N) | 300W κατ' ανώτατο όριο κάθε μία | |||
| Ακριβότητα |
±1 mA @ 0,2A ~ 0,5A ac < 0,15%Rd+0,05Rg Guar. < 0,07%Rd+0,03Rg Typ. @ 0,5 ~ 35A ac |
|||
|
±5mA @ 0,2 A ~ 1 A dc ±0,5% @ 1 A ~ 20 A dc |
||||
| Απόφαση | 1mA | |||
| Διαστρέβλωση | < 0,1% Guar. / < 0,05%Typ. | |||
| Έκδοση συχνοτήτων | ||||
| Πεδίο | 5 ~ 1000 Hz | |||
| Ακριβότητα | < 1 ppm @ 5 ~ 65 Hz | |||
| < 10 ppm @ 65 ~ 450 Hz | ||||
| < 20 ppm @ 450 ~ 1000 Hz | ||||
| Απόφαση | 00,001 Hz | |||
| Έξοδος φάσης | ||||
| Πεδίο | -360°~360° | |||
| Ακριβότητα | < 0,05° Typ. / < 0,1° Guar. | |||
| Απόφαση | 00,001° | |||
| Υποβοηθητική πηγή τάσης συνεχούς ρεύματος (συγκροτητής μπαταρίας) | ||||
| Πεδίο | 0 ~ 300V @ 180W μέγιστο | |||
| Δυαδική είσοδος | ||||
| Ποσότητα | 8 ζευγάρια | |||
| Χαρακτηριστικά εισόδου | 0 ~ 400Vdc / ελεύθερο δυναμικού | |||
| Ανάλυση χρόνου | <0,1 ms | |||
| Μαξ. Μέτρηση χρόνου | 999.999s | |||
| Χρόνος αποσύνδεσης | 0 ~ 25 ms | |||
| Δυαδική έξοδος | ||||
| Ποσότητα | 4 ζευγάρια | |||
| Τύπος | Πιθανές ελεύθερες επαφές ρελέ, ελεγχόμενες από λογισμικό | |||
| Δυνατότητα διάσπασης |
Δοκιμαστικό σύστημα: Δοκιμαστικό σύστημα: |
|||
| Συγχρονισμός | ||||
|
Τρόπος συγχρονισμού |
Εξωτερικό GPS (προαιρετικό) | |||
| Αρμονική | ||||
| Επικάλυπτοι αριθμοί | 2~20 φορές | |||
| Ηλεκτρική ενέργεια & Περιβάλλον | ||||
| Ονομαστική τάση εισόδου | 110V/220V/230Vac, ±10% | |||
| Ονομαστική συχνότητα | 50/60Hz | |||
| Επιτρεπόμενη συχνότητα | 45 Hz ~ 65 Hz | |||
| Κατανάλωση ενέργειας | 1500 VA μέγιστο | |||
| Τύπος σύνδεσης | Τυπική πρίζα εναλλασσόμενης ενέργειας 60320 | |||
| Θερμοκρασία λειτουργίας | 0°C~55°C | |||
| Θέρμανση αποθήκευσης | -20°C~75°C | |||
| Η υγρασία | < 95% RH, μη συμπυκνωτικό | |||
| Άλλα | ||||
| Σύνδεση υπολογιστή | RJ45 Ethernet, 10/100/1000M | |||
| Τερματικός σταθμός γείωσης | 4 χιλιοστών μπανανιάς | |||
| Βάρος | 23.5 κιλά | |||
| Διάμετροι ((W x D x H) |
360 × 480 × 140 mm |
|||
|
|
