| Ονομασία μάρκας: | Kingsine |

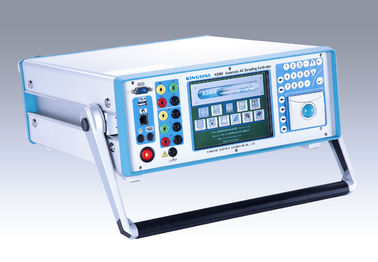

| Αριθμός μοντέλου: | KS908 |
| Τροποποιημένο: | 1 ομάδα |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |
Modbus RTU - Δοκιμή
Ενσωματωμένη έξοδος υψηλής ακρίβειας AC/DC/Αρμονική τυποποιημένη πηγή
Τεχνική διακόπτρια
Τρέχουσα έξοδος μετατόπισης:1A/5A/10A αυτόματο διακόπτη
Τεχνικά δεδομένα του KS908
|
Η τάση (AC) εξόδου/μέτρηση |
|
|
Στροφή |
100V/220/380V αυτόματος διακόπτης |
|
Πεδίο ρύθμισης |
0... 120% |
|
Μίνι μονάδα ρύθμισης |
Μετατόπιση x 0,01% |
|
Απόφαση |
Μετατόπιση x 0,01% |
|
Ακριβότητα |
0.05%RG (περίοδος συντομογραφίας RG) |
|
Σταθερότητα |
0.01%/1 λεπτό |
|
Έκδοση ρεύματος (AC) / Μέτρο |
|
|
Στροφή |
1Α/5Α/10ΑΑ αυτόματο διακόπτη |
|
Πεδίο ρύθμισης |
0... 120% |
|
Μίνι μονάδα ρύθμισης |
Μετατόπιση x 0,01% |
|
Απόφαση |
Μετατόπιση x 0,01% |
|
Ακριβότητα |
00,05%RG |
|
Σταθερότητα |
0.01%/1 λεπτό |
|
Εξέλιξη ισχύος/μέτρηση |
|
|
Μίνι μονάδα ρύθμισης |
Μετατόπιση x 0,01% |
|
Απόφαση |
Μετατόπιση x 0,01% |
|
Ακριβότητα |
00,05%RG (F>0,5) |
|
Σταθερότητα |
0.01%/1 λεπτό |
|
Έκδοση συχνότητας/μέτρηση |
|
|
Πεδίο |
45.000- Ναι.65.000Hz |
|
Μίνι μονάδα ρύθμισης |
0.001Hz |
|
Ακριβότητα |
0.01%RD |
|
Έκδοση φάσης/μέτρηση |
|
|
Πεδίο |
0.00°... 359.99° |
|
Μίνι μονάδα ρύθμισης |
00,01° |
|
Απόφαση |
00,01° |
|
Ακριβότητα |
00,05° |
|
Δυναμικός συντελεστής Έκδοση/μέτρηση |
|
|
Πεδίο εξόδου |
-1... 0... +1 |
|
Μίνι μονάδα ρύθμισης |
0.0001 |
|
Ακριβότητα |
0.0005 |
|
Αρμονική έξοδος/μέτρηση |
|
|
Εγκατάσταση εύρους |
2... 31 φορές |
|
Περιεχόμενο |
Η τάση, το ρεύμα≤30% (σε σύγκριση με το θεμελιώδες κύμα) |
|
Ορμονική ακρίβεια εξόδου |
0.1% ((2... 19 φορές, σε σύγκριση με το Fundamental Wave) |
|
Απόφαση |
0.2% ((20... 31 φορές, σε σύγκριση με το Fundamental Wave) |
|
Αρμονική φάση |
0.00°... 359.99° |
|
Διάστρεψη τάσης εξόδου και ρεύματος |
|
|
< 0,2% (μη χωρητικό φορτίο) |
|
|
Μέγιστο φορτίο εξόδου εναλλακτικού ρεύματος |
|
|
Πρόσθετη τάση 25VA, ρεύμα 25VA |
|
|
Η τάση (DC) εξόδου/μέτρηση |
|
|
Στροφή |
100mV/1V/10V/30V/100V/300V |
|
Πεδίο ρύθμισης |
0... 120%, 0... 110% σε στροφή 750V |
|
Μίνι μονάδα ρύθμισης |
Μετατόπιση x 0,01% |
|
Απόφαση |
Μετατόπιση x 0,01% |
|
Ακριβότητα |
00,05%RG |
|
Σταθερότητα |
0.01%/1 λεπτό |
|
Δράμα (DC) εξόδου/μέτρο |
|
|
Στροφή |
1mA/10mA/20mA |
|
Πεδίο ρύθμισης |
0... 120% |
|
Μίνι μονάδα ρύθμισης |
Μετατόπιση x 0,01% |
|
Απόφαση |
Μετατόπιση x 0,01% |
|
Ακριβότητα |
00,05%RG |
|
Σταθερότητα |
0.01%/1 λεπτό |
|
Μέγιστο φορτίο εξόδου συνεχούς ρεύματος |
|
|
Δυναμικό ισχύος: |
|
|
Μέτρο DC |
|
|
Πεδίο μέτρησης τάσης |
±10V |
|
Τρέχων εύρος μέτρησης |
±20mA |
|
Ακριβότητα |
0.01%RG |
|
Όρος αναφοράς μέτρησης δείκτη |
|
|
Θερμοκρασία εργασίας |
0°C... 40°C |
|
Περιοχή υγρασίας |
≤ 85% |
|
Πεδίο παροχής ισχύος εργασίας |
220VAC±15%, 50Hz |
|
Βάρος |
18 κιλά |
|
Μέγεθος |
450 ((D) × 180 (W) × 380 (H) mm |
|
Διασύνδεση |
RJ45, USB, PS/2, RS232 |
Βασικές λειτουργίες:
| KS901 | KS907 | KS908 | |
| Τυποποιημένες πηγές εναλλακτικού ρεύματος | ● | ● | ● |
| Τυπικές πηγές συνεχούς ροής | ● | ● | ● |
| Ηλεκτρικές πηγές | ● | ● | ● |
| Αρμονικές προδιαγραφές | ● | ● | ● |
| Δοκιμή δείκτη | ● | ○ | ● |
| Δοκιμή του πομπού | ● | ● | ● |
| Δοκιμή μετρητή ενέργειας | ● | ● | ● |
| Δοκιμή Rtu | ● | ● | ● |
| Τυποποιημένο μέτρο | ○ | ○ | ● |
| Δοκιμή συγχρονισμού | ● | ● | |
| Υπηρεσίες τηλεχειρισμού, τηλεπικοινωνιών | ● | ● |
Σημείωση: ●:Με τις αντίστοιχες λειτουργικές μονάδες
Χωρίς τις αντίστοιχες λειτουργικές ενότητες
● Ενσωματωμένη έξοδος υψηλής ακρίβειας AC/DC/Harmonic από τυποποιημένη πηγή·
● Η φιλική προς το χρήστη διεπαφή προέρχεται από τη χρήση του πυρήνα του λειτουργικού συστήματος Windows CE.
● Διαθέσιμες λειτουργίες όπως βαθμονόμηση δειγματοληψίας εναλλασσόμενου ρεύματος, μετατροπέα και μετρητή ενέργειας· αυτόματος υπολογισμός του σφάλματος βαθμονόμησης και δημιουργία έκθεσης παρακολούθησης·Το πρότυπο έκθεσης μπορεί να οριστεί από τους χρήστες;
● Το ποντίκι και το πληκτρολόγιο είναι ενσωματωμένα στο πάνελ ή διαθέσιμες εξωτερικές συνδέσεις.
● USB θύρα βολική για τη μετάδοση δεδομένων.
● Μπορεί να χρησιμοποιηθεί ως τυποποιημένο μετρητή για την παρακολούθηση των πληροφοριών της ηλεκτρικής ποσότητας της γραμμής μεταφοράς εναλλασσόμενου ρεύματος (διαθέσιμη σε KS905, KS906) ·
● Εργασιμότητα χωρίς PC, και παρέχει RS232 και RJ45 για την υποστήριξη των επικοινωνιών PC. Και το πρωτόκολλο επικοινωνίας είναι ανοιχτό στους χρήστες για να κάνουν αυτόματη δοκιμή λύση εάν είναι απαραίτητο.
●Μπορεί να εκτελείται εκτός σύνδεσης, παρέχοντας παράλληλα δίκτυα RJ45 και RS232 και επικοινωνία PC, πρωτόκολλο επικοινωνίας και άνοιγμα σε χρήστη και φιλικό προς το χρήστη πρόγραμμα για αυτόματη δοκιμή.
● Μικρό μέγεθος και φορητό, βολικό για εργασία επί τόπου
|
|
