| Ονομασία μάρκας: | Kingsine |
| Αριθμός μοντέλου: | K1063i |
| Τροποποιημένο: | 1 ομάδα |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |

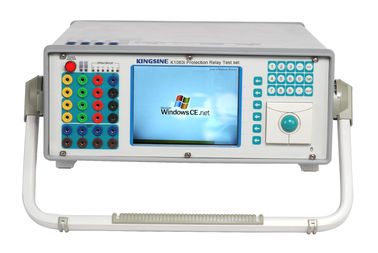

Δοκιμαστικό σετ προστατευτικού ρελέ GPS υψηλής τάσης, 4 φάσεις AC / 250V K1063i
6.4 οθόνη LCD
4 ζευγάρια Δυαδική έξοδος
Δυνατότητα: 250V/3A AC/DC
4 φάσεις εναλλασσόμενης ροής (L-N)
Εσωτερικές και πεδινές δοκιμές, Λάπτοπ είναι περιττές!
Με τον μικροεπεξεργαστή και την οθόνη LCD, δεν έχει σημασία αν κάνετε δοκιμές στο σπίτι ή στο πεδίο, το λάπτοπ είναι περιττό.
1. υιοθετεί 6.4 μεγάλη οθόνη LCD, και παρέχεται με VGA βίντεο διεπαφή, καθιστώντας το διαθέσιμο για σύνδεση με προβολέα για εκπαίδευση.
2. Με λειτουργία συναγερμού δοκιμής γείωσης του σπιτιού και εξωτερική είσοδο τάσης, για να εγγυηθεί την προσωπική ασφάλεια;
3. Προσφέρει ανεξάρτητη Aux. DC στις δοκιμαζόμενες συσκευές, 0 ~ 300V/0.6A ((Απόλυτη και ρυθμιζόμενη) ·
4. Δύο σε ένα μετρητή και πηγή, με λειτουργία εσωτερικής και εξωτερικής δοκιμής, αυτοκαθορισμού, οσκιλογράφος, και η διάρκεια κάθε οσκιλογράφου φτάνει τα 50S (προαιρετική λειτουργία).
5. Λειτουργία δοκιμής μετατροπέα και μετρητή ενέργειας (προαιρετική λειτουργία) ·
6Το Windows έχει το πλεονέκτημα ενός μικρού προγράμματος εφαρμογής με γρήγορη ταχύτητα, το οποίο ξεπερνά το πρόβλημα της κακής σταθερότητας, του εύκολου ζημιών υλικού,και ιός των Windows 98/2000/XP;
7Χρησιμοποιεί υψηλής ταχύτητας κάρτα CF ως αποθήκευση, πιο σταθερή, αντι-σοκ σε σύγκριση με το συνηθισμένο υλικό, έτσι λειτουργεί πιο αξιόπιστα.
Βασικές προδιαγραφές:
|
Μηχανές ηλεκτροπαραγωγής |
||
|
Εγκατάσταση Πεδίο |
4 φάσεις εναλλασσόμενης ροής (L-N) |
4 x 0... 300 V |
|
Δύο φάσεις εναλλασσόμενης ροής (L-L) |
2 x 0... 600 V |
|
|
Δύναμη |
4 φάσεις εναλλασσόμενης ροής (L-N) |
4 x 110VA, σε 0... 300 V |
|
Δύο φάσεις εναλλασσόμενης ροής (L-L) |
2 x 220VA, σε 0... 600 V |
|
|
Ακριβότητα |
< 0,07% ανάγνωση + 0,03% εγγυημένο εύρος από 0 έως 300V < 0,04% ανάγνωση + 0,01% εύρος τυπικό σε 0-300V |
|
|
Απόφαση |
1mV |
|
|
Ηλεκτρογεννήτες ρεύματος |
||
|
Εγκατάσταση Πεδίο |
6 φάσεις εναλλασσόμενου ρεύματος (L-N) |
6 x 0... 20 A |
|
3 φάσεις AC (2L -N) |
3 x 0... 40 Α (ομάδα Α ΙΙ Β) |
|
|
1 φάση AC (6L-N) |
1 x 0... 120 A |
|
|
Δύναμη |
6 φάσεις εναλλασσόμενου ρεύματος (L-N) |
6 x 150 VA, σε 0... 20A Max 250VA, με τα άλλα κανάλια ρεύματος εκφόρτισης |
|
3 φάσεις AC (2L -N) |
3 x 300VA, σε 0... 40A (ομάδα A II B) Μαξ 450VA, με άλλες διαύλους εκφόρτισης ρεύματος |
|
|
1 φάση AC (6L-N) |
1 x 900 VA |
|
|
Ακριβότητα |
< 0,14% ανάγνωση + 0,06% εγγυημένο εύρος σε 0-40A < 0,05% ανάγνωση + 0,02% εύρος τυπικό σε 0-40A |
|
|
Απόφαση |
1mA |
|
|
Γεννήτριες, γενικές |
||
|
Συχνότητα |
Πεδίο |
0... 1000 Hz |
|
Ακρίβεια / παραίτηση |
σφάλμα < 0,001 Hz σε 10... 65 Hz, Λάθος < 0,01 Hz σε 65 Hz...450 Hz Λάθος < 0,02 Hz σε 450 Hz...1000 Hz |
|
|
Απόφαση |
0.001Hz |
|
|
Φάση |
Πεδίο |
- 360°... +360° |
|
Ακρίβεια / παραίτηση |
Λάθος < 0,2 ° |
|
|
Απόφαση |
0.1° |
|
|
Χρόνος |
Πεδίο |
0... 999, 999, 999 |
|
Ακρίβεια / παραίτηση |
Λάθος <0,1ms |
|
|
Απόφαση |
1 ms |
|
|
Συστήματα παραγωγής συνεχούς ρεύματος |
||
|
Περιοχές τάσης |
0... 300V/150VA |
|
|
Περιοχές ρεύματος |
0... 20A/300W |
|
|
Ακριβότητα |
Λάθος <0,1% ανάγνωση + εγγυημένο εύρος 0,1% σε 0...300 V· Λάθος <0,1% ανάγνωση + εγγυημένο εύρος 0,1% 0...20 Α· |
|
|
Απόφαση |
1mA· 1 mV |
|
|
Αρμονική |
|
|
|
Χρονικοί εναρμονισμοί |
2... 20 |
|
|
Υποδομές συνεχούς τροφοδοσίας |
||
|
Πεδίο |
0... 300V /0,6A |
|
|
Δυαδικές εισροές |
||
|
Αριθμός |
8 ζευγάρια |
|
|
Συμβατή τάση |
10V... 250V DC |
|
|
Δυαδικές εξόδους |
||
|
Αριθμός |
4 ζευγάρια |
|
|
Δυναμικότητα |
250V/3A AC/DC |
|
|
Συγχρονισμός |
||
|
Τρόπος συγχρονισμού |
GPS |
|
|
Ηλεκτρική τροφοδοσία |
||
|
Ονομαστική τάση εισόδου |
220V±10% VAC, 1 φάση |
|
|
Δύναμη |
1000VA |
|
|
Ονομαστική συχνότητα |
50 ± 10% Hz |
|
|
Περιβαλλοντικές συνθήκες |
||
|
Θερμοκρασία λειτουργίας |
-5 °C...55 °C |
|
|
Θέρμανση αποθήκευσης |
-20 °C...75 °C |
|
|
Περιοχή υγρασίας |
5... 90%, μη συμπυκνωτικό |
|
|
Βάρος |
20 κιλά |
|
|
Μέγεθος |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
Διασύνδεση |
RJ45, USB, RS232, PS/2, VGA |
|
|
Σύνδεση υπολογιστή |
RJ45 |
|
Δοκιμαστικό σύνολο προστατευτικών ρελέα σειράς K10:
|
Σχήμα |
Διάδρομοι |
Εναλλακτικές πηγές |
|
K1063i |
10 κανάλια εξόδου |
6*30A/3*60A/4*300V |
|
K1066i |
13 κανάλια εξόδου |
6*30A/3*60A/7*300V |
|
Κ1066 |
13 κανάλια εξόδου |
6*20A/3*40A/7*130V |
|
Κ1066+ |
13 κανάλια εξόδου, |
6*30A/3*60A/7*130V |
|
Κ1063 |
10 κανάλια εξόδου |
6*20A/3*40A/4*130V |
|
Κ1036 |
10 κανάλια εξόδου |
3*40A/7*130V |
|
Κ1040 |
7 κανάλια εξόδου |
3*40A/4*130V |
|
Κ1030 |
7 κανάλια εξόδου |
3*30A/4*130V |
