| Ονομασία μάρκας: | Kingsine |
| Αριθμός μοντέλου: | KF900 |
| Τροποποιημένο: | 1 ομάδα |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |

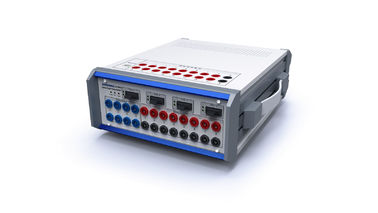

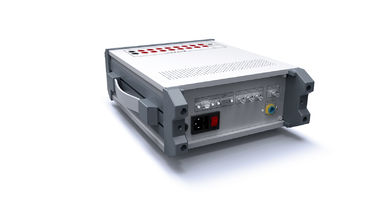

Δοκιμαστικό σύστημα οπτικής ψηφιακής αναμετάδοσης IEC61850-9-1 / Τραπεζική δοκιμή KF900
1- Εύκολο τεστ.
2.εντολή λειτουργίας, απλή λειτουργία
3Πρότυπο IEC61850-9-1 / IEC61850-9-2
4.Αριθμητική συχνότητα: 50Hz
* Με τέσσερις διεπαφές Ethernet ινών και 3-οδική FT3 ειδική διεπαφή εξόδου
* Σύμφωνα με το IEC61850-9-1 ή IEC61850-9-2 μορφότυπο καρέ και να στείλετε δείγματα FT3 μορφότυπο καρέ ή δημοσιεύσει / εγγραφεί σε μηνύματα GOOSE,
*Η τιμή δειγματοληψίας εξόδου ή GOOSE μπορεί να οριστεί ελεύθερα,
* Διαθέτει 12 κανάλια αναλογικής παραγωγής αδύναμου σήματος, για να επιτύχει μια ποικιλία προστασίας ρελέα, παρακολούθηση και συσκευές ελέγχου, έξυπνη δοκιμή κουτί λειτουργίας.
Χαρακτηριστικά λειτουργίας
Παρέχει πλήρεις λύσεις δοκιμών σε διάφορες συσκευές προστασίας ρελέ IEC61850 και συσκευές αυτοματισμού για όλους τους χρήστες ενέργειας.
Παροχή 4 ζευγαριών οπτικής διεπαφής 100Base-FX, 3 ((FT3) ST οπτική έξοδος, υποστήριξη EC61850-9-1, EC61850-9-2, EC6004-7/8(FT3) και Goose οπτική δοκιμή εξόδου ψηφιακού μηνύματος
Η συμβατική αναλογική διπλή είσοδος είναι συμβατή, παρέχοντας 8 ζεύγη αναλογικής διπλής εισόδου & 4 ζεύγη διπλής εξόδου
Παρέχει 1 διεπαφή RG-B/PPS, μπορεί να έχει πρόσβαση σε σήμα ώρας RG-B ή PPS το οποίο συγχρονίζεται με το συγχρονισμένο ρολόι GPS.
Τεχνική παράμετρος
|
Δυαδική είσοδος
|
|
|
- Όχι, όχι, όχι.
|
8 ζευγάρια |
|
Χαρακτηριστικό εισόδου |
0V ~ 250V (DC) ή χωρίς επαφή (αναγνωρίζεται αυτόματα) |
|
συχνότητα δειγματοληψίας |
10kHz |
|
Ανάλυση χρόνου |
100 μs |
|
Μέγιστος χρόνος μέτρησης |
1.50×105 s |
|
Λάθος χρονισμού |
±1ms (0,001s ̇1s) ± 0,1% ((1s ̇ 1,50 × 105 s) |
|
Ρυθμίστε το εύρος του χρόνου αποσύνδεσης (στηρίζεται από το λογισμικό) |
0ms 25ms |
|
Ηλεκτρική μόνωση |
8 ζεύγη ηλεκτρικής μόνωσης εισόδου |
|
Παράμετρος οριακής αντίστασης (χωρίς επαφές) |
5 kΩ...13kΩ
|
|
Διασύνδεση συγχρονισμού (GPS) |
|
|
|
Η συσκευή δορυφορικού συγχρονισμού KSGGPS) είναι προαιρετική. Εναλλακτικά συστήματα |
|
Δυαδική έξοδος |
|
|
- Όχι, όχι, όχι. |
4 ζευγάρια |
|
Τύπος |
χωρίς περιεχόμενο και χωρίς στύλο, ελεγχόμενο από λογισμικό |
|
Δυνατότητα εναλλασσόμενου ρεύματος |
Διάταξη 1 |
|
Δυνατότητα συνεχούς ρεύματος |
Διάταξη 1 |
|
Ηλεκτρική τροφοδοσία |
|
|
Διορισμένη τάση |
220V ((AC) |
|
Επιτρεπόμενη τάση |
100V~240V ((AC) |
|
Καθορισμένη συχνότητα |
50Hz |
|
Επιτρεπόμενη συχνότητα |
40~60Hz |
|
Τρέχων |
1A (μέγιστο) |
|
Εναλλακτικός συνδετήρας |
|
|
Χρησιμοποιώντας το πρότυπο |
IEC60044-7/8 |
|
Τερματικός αριθμός. |
3 ζευγάρια |
|
Τύπος διεπαφής |
ΣΤ |
|
Μέγεθος κύματος |
850nm |
|
Τύπος οπτικής ινής |
62.5/125μm, πολλαπλής λειτουργίας |
|
Απόσταση μετάδοσης |
1 χιλιόμετρο |
|
Διασύνδεση επικοινωνίας Ethernet |
|
|
Τύπος |
10/100 Base-TX ((10/100 Mbit, στρεβλωμένο ζεύγος/ αυτόματη διασταύρωση) |
|
Λιμάνι αριθ. |
1 ζευγάρι |
|
Τύπος διεπαφής |
RJ45 |
|
Τύπος καλωδίου |
5 ζευγάρια στρεβλωμένα ζευγάρια |
|
Κράτος |
Επενδύσεις σε ηλεκτρική ενέργεια LED κίτρινο ((flicker): επικοινωνία δεδομένων |
|
Διασύνδεση επικοινωνίας με οπτική ίνα |
|
|
Τύπος |
100Base-FX ((100Mbit, οπτική ίνα, full-duplex) |
|
Λιμάνι αριθ. |
4 ζευγάρια |
|
Τύπος διεπαφής |
SC |
|
Τύπος καλωδίου |
62.5/125μm (πολυτρόφια ίνες πορτοκαλί) |
|
Μέγεθος κύματος |
1300nm |
|
Απόσταση μετάδοσης |
> 1 χιλιόμετρο |
|
Κράτος |
ΣΤΔ πράσινο ((φως): αποτελεσματική σύνδεση Σύνδεσμος/AcT yellow ((flicker): επικοινωνία δεδομένων |
|
Λειτουργικό περιβάλλον |
|
|
Θερμοκρασία λειτουργίας |
-10°C+50°C |
|
Θέρμανση αποθήκευσης και μεταφοράς |
-20°C+70°C |
|
Η υγρασία |
5~90% σχετική υγρασία, χωρίς συμπύκνωση
|
