| Ονομασία μάρκας: | KINGSINE |
| Αριθμός μοντέλου: | K3163i |
| Τροποποιημένο: | 100 σύνολα/μήνας |
| τιμή: | διαπραγματεύσιμα |
| Χρόνος παράδοσης: | 15 εργάσιμες ημέρες |
| Όροι πληρωμής: | L/C, L/C |

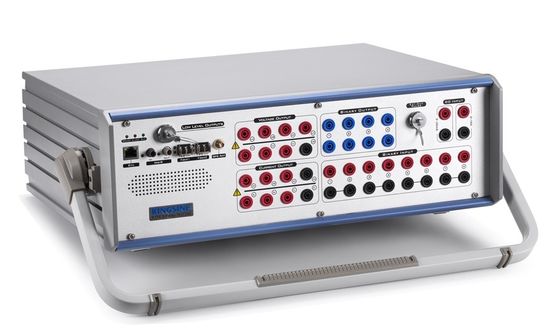

KINGSINE K3163i διαφορική υποστήριξη IEC61850 δοκιμής ηλεκτρονόμων προστασίας ηλεκτρονόμων εξεταστική
Όλος--ένα σχέδιο, βάρος < 17="">
Υψηλή δύναμη & ακρίβεια με τα αναλογικά αποτελέσματα 6x35A & 4x310V
Αξία & ΧΉΝΑ δειγματοληψίας συμμόρφωσης IEC61850
Τα πάντα-αναπτυσσόμενα πρότυπα βιβλιοθηκών δοκιμής
Προαιρετικές λειτουργίες προόδου όπως τον ενεργειακό μετρητή και τη βαθμολόγηση κ.λπ. μετατροπέων.
| ● | Καθολικές εφαρμογές δοκιμής ηλεκτρονόμων |
| ● | 10 τααποτελέσματα καναλιών (6x35A&4x310V), κανάλιακάθεπαραγωγήςείναιανεξάρτητοςκαιταυτόχρονοςέλεγχοςτωντιμώνμεγέθους, γωνίαςφάσηςκαισυχνότητας, ικανώννα εγχύσουντοσυνεχές ρεύμα, κύμαημιτόνουεναλλασσόμενου ρεύματοςκαιμέχριτιςαρμονικές60x. |
| ● | 13 χαμηλού επιπέδου αποτελέσματα καναλιών μέχρι το μέγιστο 8Vac/10Vdc. |
| ● | 100/1000Mbit λιμένας ινών για τις προσομοιώσεις SMV και ΧΉΝΩΝ |
| ● | Μεταβλητός προσομοιωτής μπαταριών, συνεχές ρεύμα 0-350V, μέγιστο 140Watts. |
| ● | Παροδική υποστήριξη παιχνιδιού σε 3KHz |
| ● | Πλήρως εξεταστικές ενότητες λογισμικού λειτουργίας KRT |
| ● | Γραφικές ενότητες και πρότυπα δοκιμής για τη δοκιμή των διάφορων ηλεκτρονόμων |
| ● | Γρήγορη εξεταστική δυνατότητα ηλεκτρονόμων στο χειρωνακτικό τρόπο |
| ● | Πυροβοληθείσα/η αναζήτηση/ο έλεγχος, σημείο & χτυπά τη δοκιμή |
| ● | RIO/XRIO δυνατότητα εισαγωγών & εξαγωγής |
| ● | Ανάψτε για να σφάλετε τη δοκιμή (SOTF) |
| ● | Πρότυπο ηλεκτρικών συστημάτων για τη δυναμική δοκιμή |
| ● | Σε απευθείας σύνδεση διανυσματική επίδειξη |
| ● | Τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν |
| ● | Αυτόματη δημιουργία εκθέσεων δοκιμής |
| ● | Ενσωματωμένη δίπλα δίπλα δοκιμή συγχρονισμού ΠΣΤ και irig-β |
| ● | Το αντι-ψαλίδισμα ανιχνεύει, η λανθασμένη καλωδίωση συνδέει το συναγερμό και self-protect, υπερφορτώνει και υπερθερμαίνει την προστασία |
| ● | 3-έτη εγγύηση της ελεύθερης επισκευής και της ισόβιας συντήρησης |
| ● | Ελαφρύς, <18kg> |
| ● | Βελτίωση ελεύθερου λογισμικού |
| ● | Συμμορφωμένα iec61850-9-1, iec61850-9-2, IEC60044-7/8, κ.λπ. |
| ● | Βαθμολόγηση μετατροπέων (0,02 κατηγορία) |
| ● | Βαθμολόγηση ενεργειακών μετρητών (μηχανικοί & ηλεκτρονικοί μετρητές) |
| Στοιχεία | ANSI® αριθ. |
| IEC61850 αριθμητικοί ηλεκτρονόμος IEDs & μονάδα συγχώνευσης | |
| Ηλεκτρονόμος προστασίας απόστασης | 21 |
| Ηλεκτρονόμοι συγχρονισμού ή συγχρονισμός-ελέγχου | 25 |
| Ηλεκτρονόμοι Undervoltage | 27 |
| Κατευθυντικοί ηλεκτρονόμοι δύναμης | 32 |
| Υπόγειο ρεύμα ή underpower ηλεκτρονόμοι | 37 |
| Αρνητικοί overcurrent ακολουθίας ηλεκτρονόμοι | 46 |
| Overcurrent/αλεσμένοι ηλεκτρονόμοι ελαττωμάτων | 50 |
| Αντίστροφο χρονικό overcurrent/αλεσμένοι ηλεκτρονόμοι ελαττωμάτων | 51 |
| Ηλεκτρονόμοι παράγοντα δύναμης | 55 |
| Overvoltage ηλεκτρονόμοι | 59 |
| Τάση ή τρέχοντες ηλεκτρονόμοι ισορροπίας | 60 |
| Κατευθυντικοί overcurrent ηλεκτρονόμοι | 67 |
| Κατευθυντικοί ηλεκτρονόμοι επίγειων ελαττωμάτων | 67N |
| ΣΥΝΕΧΕΣ overcurrent ηλεκτρονόμοι | 76 |
| Ηλεκτρονόμοι προστασίας μέτρησης ή έξω--βημάτων φάση-γωνίας | 78 |
| Αυτόματες reclosing συσκευές | 79 |
| Ηλεκτρονόμοι συχνότητας | 81 |
| Ηλεκτρονόμοι προστασίας υπερφόρτωσης μηχανών | 86 |
| Διαφορικοί ηλεκτρονόμοι προστασίας | 87 |
| Κατευθυντικοί ηλεκτρονόμοι τάσης | 91 |
| Κατευθυντικοί ηλεκτρονόμοι τάσης και ισχύος | 92 |
| Ηλεκτρονόμοι θέσης σε λειτουργία | 94 |
| Ρυθμίζοντας ηλεκτρονόμοι τάσης | |
| Ηλεκτρονόμοι Overimpedance, Z> | |
| Ηλεκτρονόμοι Underimpedance, Ζ | |
| Ηλεκτρονόμοι χρονικής καθυστέρησης |
| Αποτελέσματα τάσης | ||
| Σειρά & δύναμη παραγωγής | 4×310 Β εναλλασσόμενο ρεύμα (λ-ν) | 124 VA ανώτατο κάθε ένα |
| 3×350 Β συνεχές ρεύμα (λ-ν) | 140 W ανώτατα κάθε ένα | |
| Ακρίβεια | ±2 εναλλασσόμενο ρεύμα τωνMV<> @ 2V <0>Εναλλασσόμενο ρεύμα 310Β <0>Εναλλασσόμενο ρεύμα 310Β |
|
| ±10mV @ <5v>συνεχές ρεύμα συνεχές ρεύμα ≥5V ±0.5% @ |
||
| Σειρά τάσης | Σειρά Ι: 30V | |
| Σειρά ΙΙ: 310V | ||
| Αυτόματη σειρά | ||
| ΣΥΝΕΧΕΣ όφσετ | <>τύπος 20MV. / <1>Guar 00 τωνMV | |
| Ψήφισμα | 1mV | |
| Διαστρέβλωση | <0>15%τύπος. / <0>Guar 05%. | |
| Τρέχοντα αποτελέσματα | ||
| Σειρά & δύναμη παραγωγής | 6×35A εναλλασσόμενο ρεύμα (λ-ν) | 480 VA ανώτατα κάθε ένα |
| 3×70A εναλλασσόμενο ρεύμα (2l-ν) | 850 VA ανώτατα κάθε ένα | |
| 1×100A εναλλασσόμενο ρεύμα (6l-ν) | 1200 VA ανώτατα | |
| 3×20A συνεχές ρεύμα (λ-ν) | 300W ανώτατος κάθε ένας | |
| Ακρίβεια | ±1μΑ @ <0> <0>Τύπος 2%Rd+0.01Rg. @ Εναλλασσόμενο ρεύμα 0.5A~35A <0>Guar 05%Rd+0.02Rg. @ Εναλλασσόμενο ρεύμα 0.5A~35A |
|
| ±5mA @ <1a>συνεχές ρεύμα συνεχές ρεύμα ≥1A ±0.5% @ |
||
| Τρέχουσα σειρά | Σειρά Ι: 3A | |
| Σειρά ΙΙ: 35A | ||
| Αυτόματη σειρά | ||
| ΣΥΝΕΧΕΣ όφσετ | <3ma Typ=""> | |
| Ψήφισμα | 1mA | |
| Διαστρέβλωση | <0>25%τύπος. / <0>Guar 07%. | |
| Χαμηλού επιπέδου παραγωγή | ||
| Ποσότητα | 13 κανάλια, θηλυκή υποδοχή συνδυασμού 16 καρφιτσών | |
| Σειρά αποτελεσμάτων τάσης | Εναλλασσόμενο ρεύμα 0~8V, συνεχές ρεύμα 0~10V | |
| Τρέχουσα σειρά αποτελεσμάτων | Ονομαστικό 2mA, ανώτατος επιβάτης 10mA | |
| Δύναμη παραγωγής | ≥0.5VA | |
| Ακρίβεια | (0.01~0.8 Vrms):<0> (0.8~8 Vrms): <0> |
|
| Ψήφισμα | 0.25mV | |
| Διαστρέβλωση (THD%) | <0> | |
| Φάσμα συχνότητας | 0~3000KHz | |
| ΣΥΝΕΧΕΣ όφσετ | <0> | |
| Γωνία συχνότητας & φάσης | ||
| Φάσμα συχνότητας | DC~1KHz, επιβάτης 3KHz | |
| Ακρίβεια συχνότητας | ±0.5ppm | |
| Ψήφισμα συχνότητας | 0,001 Hz | |
| Σειρά φάσης | -360°~360° | |
| Ακρίβεια φάσης | <0>τύπος 2°. / <0> | |
| Ψήφισμα φάσης | 0.001° | |
| Aux. Πηγή ΣΥΝΕΧΟΥΣ τάσης (προσομοιωτής μπαταριών) | ||
| Σειρά | 0~350V @ 140W ανώτατο | |
| Ακρίβεια | 0.5%Rg Guar. | |
| Δυαδική εισαγωγή | ||
| Ποσότητα | 8pairs | |
| Τύπος | υγρός/ξεράνετε, μέτρηση | |
| Κατώτατο όριο | 10~600Vdc ή δυνατότητα ελεύθερη, προγραμματίσημος | |
| Χρονικό ψήφισμα | 10us | |
| Ποσοστό δειγματοληψίας | 10KHz | |
| Χρόνος Debounce | 0~25ms (λογισμικό ελεγχόμενο) | |
| Χρονική σειρά | Άπειρος | |
| Χρονικά λάθη | ±1ms @ ≤1s,±0.1%@>1s | |
| Γαλβανική απομόνωση | 4 που απομονώνονται με κάθε 2 ζευγάρια | |
| Δυαδική παραγωγή (τύπος ηλεκτρονόμων) | ||
| Ποσότητα | 4pairs | |
| Τύπος | Πιθανές ελεύθερες επαφές ηλεκτρονόμων, λογισμικό ελεγχόμενο | |
| Εναλλασσόμενο ρεύμα ικανότητας σπασιμάτων | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |
| Συνεχές ρεύμα ικανότητας σπασιμάτων | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |
| Δυαδική παραγωγή (τύπος ημιαγωγών) | ||
| Ποσότητα | 4pairs | |
| Τύπος: | Ανοικτός-συλλέκτης, θηλυκό τύπων συνδυασμού | |
| Συνεχές ρεύμα ικανότητας σπασιμάτων | 5~15Vdc/5mA, 10mA ανώτατο Άδεια εναλλασσόμενου ρεύματος όχι |
|
| Χρόνος απόκρισης: | 100us | |
| Συγχρονισμός | ||
| Τρόπος συγχρονισμού | ΠΣΤ, συνδετήρας κεραιών τύπων SMA Irig-β (οπτική ίνα, FT3 τύπος) |
|
| Παροχή ηλεκτρικού ρεύματος & περιβάλλον | ||
| Ονομαστική τάση εισαγωγής | 100~240Vac | |
| Επιτρεπτή τάση εισαγωγής | 85~260Vac, 125~350VDC | |
| Ονομαστική συχνότητα | 50/60Hz | |
| Επιτρεπτή συχνότητα | 45Hz~65Hz | |
| Κατανάλωση ισχύος | 1500 VA ανώτατα | |
| Τύπος σύνδεσης | Τυποποιημένη υποδοχή 60320 εναλλασσόμενου ρεύματος | |
| Λειτουργούσα θερμοκρασία | -10℃~55℃ | |
| Θερμοκρασία αποθήκευσης | -20℃~70℃ | |
| Υγρασία | <95> | |
| Άλλοι | ||
| Σύνδεση PC | RJ45 Ethernet, 10/100M | |
| Να στηρίξει το τερματικό | υποδοχή μπανανών 4mm | |
| Βάρος | 17,5 κλ | |
| Διαστάσεις (W Χ Δ Χ Χ) |
468×375×164 (χιλ.) |
|
(Προαιρετικές ενότητες)
IEC61850 λειτουργεί:
| ● | Αξία και ΧΉΝΑ δειγματοληψίας πλήρως συμμόρφωσης IEC61850 (IEC61850-9-1, IEC61850-9-2 (LE), IEC60044-7/8) |
| ● | Ικανός ταυτόχρονα στην αξία δειγματοληψίας παραγωγής και τα αναλογικά σήματα, ή το συνδρομητή και δημοσιεύστε το μήνυμα ΧΗΝΩΝ και τη δυαδική I/O λειτουργία επαφών ηλεκτρονόμων. |
| ● | Μέχρι 36 κανάλια αξίας δειγματοληψίας μπορούν να χαρτογραφηθούν. |
| IEC61850 λιμένες Ethernet ινών & ΧΗΝΩΝ (προαιρετική λειτουργία) | |
| Λιμένες ινών | 2 σύνολο Χ 100Base-FX - ντούμπλεξ, τύπος LC (Προαιρετικός σε 10/100Mbit, τύπος Ethernet RJ45) |
| Τύπος ινών | 62.5/125um (πολλαπλάσια οπτική ίνα, πορτοκαλιά) |
| Μήκος κύματος | 1310nm |
| Διαβιβάστε την απόσταση | >1Km |
| Δείκτης | SPD πράσινο (φως): Έγκυρη σύνδεση Σύνδεση/νόμος κίτρινοι (αναβοσβήνοντας): Ανταλλαγή στοιχείων |
| Σημείωση: | Το υλικό είναι έτοιμο, να είναι ενεργό |
| Το υλικό εισαγωγής ΣΥΝΕΧΟΥΣ μέτρησης είναι έτοιμο, να είναι ενεργό | ||
| Εισαγωγή τάσης | Σειρά | 0~±10V συνεχές ρεύμα |
| Ανώτατη εισαγωγή | ±11V συνεχές ρεύμα | |
| Ακρίβεια | <0>τύπος 5% rg. <0> Guar 1% rg. | |
| Σύνθετη αντίσταση εισαγωγής | ωμ 1M | |
| Τρέχουσα εισαγωγή | Σειρά | 0~±1mA/1~±20mA, αυτόματη σειρά |
| Ανώτατη εισαγωγή | 600mA | |
| Ακρίβεια | <0>τύπος 5% rg. <0> Guar 1% rg. | |
| Σύνθετη αντίσταση εισαγωγής | 15 ωμ | |
| Το υλικό βαθμολόγησης ενεργειακών μετρητών είναι έτοιμο, να είναι ενεργό | |
| Χρήση αισθητήρων | Μηχανικοί μετρητές/ηλεκτρονικοί μετρητές |
| Παραγωγή αισθητήρων | Υψηλός μοχλός: >4.5V, χαμηλό επίπεδο:<0> |
| Εισαγωγή σφυγμού | 1 λιμένας εισαγωγής σφυγμού, υψηλού επιπέδου έγκυρος 5Vdc μόνο. |
| Σειρά σφυγμού | 500KHz μέγιστο εισαγωγής σφυγμού. |
| Παραγωγή σφυγμού | 1 παραγωγή κρυσταλλολυχνιών, ανοικτός-συλλέκτης, 5Vdc/5mA |
| Πρότυπο | Τρέχοντα αποτελέσματα | Αποτελέσματα τάσης | Προαιρετικός |
| K3166i | 6×35A @ 450VA ανώτατο 3×70A @ 850VA ανώτατο |
7×310V @ 90VA ανώτατο | ●IEC61850 SV ●IEC61850 ΧΗΝΑ ●Ενεργειακός μετρητής θερμ. ●Μετατροπέας θερμ. |
| K3163i | 6×35A @ 450VA ανώτατο 3×70A @ 850VA ανώτατο |
4×310V @ 124VA ανώτατο | |
| K3130i | 3×35A @ 450VA ανώτατο | 4×310V @ 124VA ανώτατο |
