| Ονομασία μάρκας: | Kingsine |
| Αριθμός μοντέλου: | KT200 |
| Τροποποιημένο: | 1 ομάδα |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |

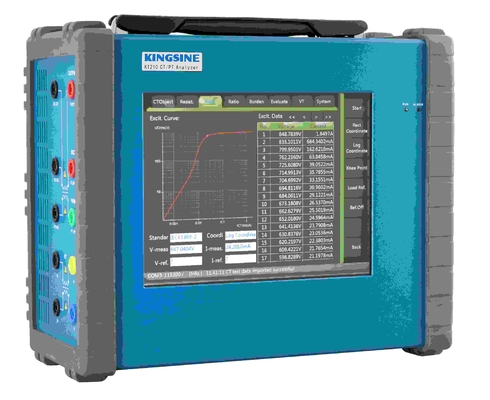

Ανάλυση υψηλής μέτρησης CT / Ανάλυση μετασχηματιστή ρεύματος KT200
Εικονική οθόνη LCD TFT
Πρότυπο IEC 60044-1 / IEC 60044-6
Η τάση εξόδου: 0-120 V ((AC)
Κατάλογος τεχνικών παραμέτρων
Εισαγωγή τροφοδοσίας | Δρομολογητής: 85-260 V, 47-63 Hz, 10 A (μέγιστο) | Μέτρηση μεταβλητής αναλογίας | Περιοχή:1-5000, ακρίβεια: ±0,1% |
Έκδοση τάσης | 0-120 V ((AC) | Μέτρηση φάσης | Ακριβότητα: ±3 λεπτά, ανάλυση:0.01 λεπτά |
Τρέχουσα έξοδος | 0-5 A ((RMS) | Δευτερογενής επικάλυψη | Πεδίο εκτέλεσης:0.1-10 0 Ω |
Εξόρυξη ισχύος | 0-450 VA, | Μέτρηση φορτίου εναλλασσόμενου | 0-300 VA |
Τρέχων | Πεδίο: 0-15A (αυτόματο πεδίο), ακρίβεια: ±0,1% | Συνθήκες εργασίας | Θερμοκρασία: -10°C-55°C |
Τετάρτη | Περιοχή: 0-30 V ((αυτόματη περιοχή), ακρίβεια: ±0,1% | Μέγεθος και βάρος | 360 mm × 325 mm × 140 mm |
Καινοτόμο σχεδιασμό, εύκολη συντήρηση!
Με καινοτόμο μοντελοποιημένο σχεδιασμό, Plug-in πλαίσιο, λειτουργία αυτοκαθορισμού που κάνουν τη συντήρηση ευκολότερη!
1, Αποτελείται από σχεδιασμό λειτουργίας modularization και plug-in πλαίσιο, κάθε ενότητα περιέχει λειτουργία αυτοκαθορισμού, plug and play όταν αλλάζει ενότητα, εύκολο στη συντήρηση για τον πελάτη.
2, Υιοθετήστε οθόνη οθόνης TFT LCD με καθαρό και όμορφο σχεδιασμό διεπαφής λογισμικού, ο χρήστης μπορεί να λειτουργήσει εύκολα
3, εισροή ρεύματος AC/DC μόνο για ευρύ φάσμα, ικανοποιεί όλα τα απαιτούμενα πρότυπα τροφοδοσίας.
4, εύκολη στη λειτουργία, γρήγορη μέτρηση, όλες οι δοκιμές μπορούν να γίνουν αυτόματα με βάση τον ίδιο τύπο γραμμής σύνδεσης, εκτός από τη μέτρηση της αντίστασης υπερφόρτωσης.
5, Υιοθετήστε μέθοδο μέτρησης χαμηλής τάσης και μεταβλητής συχνότητας, μπορεί να δοκιμάσει την τάση κάμψης έως και 30kV μετασχηματιστή, καθώς η μέγιστη τάση εξόδου είναι μόνο 120V και η μέγιστη τιμή κορυφής είναι 15A, υψηλή ασφάλεια.
6, φορητός σχεδιασμός με ελαφρύ βάρος 10 kg, κατάλληλος για δοκιμή πεδίου συστήματος ηλεκτρικής ενέργειας, εργοστάσιο παραγωγής μετασχηματιστή ρεύματος ή εργαστηρίου για χρήση.
7, Υψηλή ακρίβεια μέτρησης, ακρίβεια αντίστασης είναι 0,1% + 1mΩ, ακρίβεια φάσης ± 0,05 βαθμός, μεταβλητή ακρίβεια είναι ± 0,1% (1-5000 ), μεταβλητή ακρίβεια είναι ± 0,2% ((5000-10000)
8, Μπορεί να δοκιμάσει μετασχηματιστή ρεύματος σύμφωνα με το πρότυπο IEC 60044-1 ή IEC 60044-6 κλπ.
9, πλήρης λειτουργία μέτρησης, μπορεί να δοκιμάσει όλους τους τύπους μετασχηματιστή ρεύματος για δευτερογενή υπερφόρτωση, δευτερογενή αντίσταση βρόχου, χαρακτηριστικό διέγερσης, μεταβατικό χαρακτηριστικό, διαφορά αναλογίας,διαφορά γωνίας και πολικότηταΜπορεί επίσης να ελέγξει τον ακριβή συντελεστή ορίου (ALF), τον συντελεστή ασφαλείας (FS), τη δευτερογενή σταθερή χρόνου (Ts), τον συντελεστή διαμονής (Kr), τον συντελεστή πεδίου (Ktd), την τάση κάμψης, το ρεύμα,Επίπεδο, επαγωγικότητα κορεσμού, επαγωγικότητα μη κορεσμού, καμπύλη σφάλματος 5% - 10% του μετασχηματιστή ρεύματος, βρόχος υστερέσης για τον μετασχηματιστή ρεύματος και αξιολογούν το αποτέλεσμα της δοκιμής σύμφωνα με το καθορισμένο πρότυπο.
10. Δοκιμή PT
Όσον αφορά τα επαγωγικά PT που βασίζονται στον ορισμό GB1207-2006 ((IEC60044-2), το ανάλυτρο CT/PT KT200 μπορεί επίσης να τα δοκιμάσει.Δοκιμή πολικότητας και δευτερογενούς διεγείρωσης περιστροφής της επαγωγικής PT.
|
|
