Καθολική δοκιμή καθορισμένο 6x35A 425VA 6x310V105VA ηλεκτρονόμων αναλογικών αποτελεσμάτων KF86P

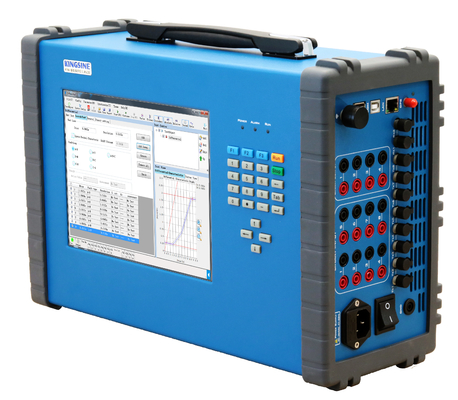

Analog Outputs KF86P Universal  Relay Test Set 6x35A 425VA 6x310V105VA
Analog Outputs KF86P Universal  Relay Test Set 6x35A 425VA 6x310V105VA

Μεγάλες Εικόνας :  Καθολική δοκιμή καθορισμένο 6x35A 425VA 6x310V105VA ηλεκτρονόμων αναλογικών αποτελεσμάτων KF86P

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: KINGSINE
Πιστοποίηση: CE/ISO9001
Αριθμό μοντέλου: KF86P
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1set
Τιμή: negotiation
Χρόνος παράδοσης: 15 εργάσιμες ημέρες
Όροι πληρωμής: L/C, T/T
Δυνατότητα προσφοράς: 100SETS ΤΟ ΜΗΝΑ
Λεπτομερής Περιγραφή Προϊόντος
Δύναμη: Ηλεκτρονικός Χρήση: Αυτόματη μηχανή δοκιμής
Βάρος: 16kg Μέγεθος: Μικροσκοπικός
Εξουσιοδότηση: 1 έτος Προστατεύστε το χαρακτηριστικό γνώρισμα: σφραγισμένος
Υψηλό φως:

KF86P καθολικό σύνολο δοκιμής ηλεκτρονόμων

,

425VA καθολικό σύνολο δοκιμής ηλεκτρονόμων

,

425VA ηλεκτρική δοκιμή ηλεκτρονόμων

Το ηλεκτρονόμων παγκόσμιων καθολικό σύνολο δοκιμής ελαφρύτερων & υψηλής δύναμης

  • το 6x35A@425VA ανώτατο & ανώτατα αναλογικά αποτελέσματα του 6x310V@105VA
  • 10kg το βάρος, εύκολο συνεχίζει το ταξίδι πτήσης
  • Χαμηλού επιπέδου παραγωγή σημάτων, δοκιμή ενεργειακών μετρητών, βαθμολόγηση μετατροπέων και εξεταστική ικανότητα IEC61850 για προαιρετικό.



Περιγραφή:



Βασικές λειτουργίες

Το KF86P είναι ένα για πολλές χρήσεις, ελαφρύ, σύνολο δοκιμής τομέων φορητό, αυτό ικανό μια ευρεία ποικιλία ηλεκτρομηχανικού, στερεάς κατάστασης και βασισμένοι στο μικροεπεξεργαστή προστατευτικοί ηλεκτρονόμοι, ηλεκτρονόμοι υπερφόρτωσης μηχανών, δοκιμή IEC61850, και παρόμοιες προστατευτικές συσκευές.

  • 12 τα αναλογικά αποτελέσματα καναλιών, 6x35A & 6x310V, κανάλια κάθε παραγωγής είναι ανεξάρτητος και ταυτόχρονος έλεγχος των τιμών μεγέθους, γωνίας φάσης και συχνότητας, ικανών να εγχύσουν το συνεχές ρεύμα, κύμα ημιτόνου εναλλασσόμενου ρεύματος και μέχρι τις αρμονικές 60x.
  • Ελαφρύς, <>10Kg, εύκολο συνεχίστε το ταξίδι πτήσης
  • Η μονάδα μπορεί να χρησιμοποιηθεί είτε με το χέρι μέσω» οθόνη επαφής ενσωματωμένων 9,7 και αριθμητικό πληκτρολόγιο, είτε να τοποθετηθεί υπό πλήρη έλεγχο υπολογιστών μέσω του λογισμικού KRT, που τρέχει σε ένα PC.
  • Μεταβλητός προσομοιωτής μπαταριών, 24~350Vdc, ανώτατη παραγωγή 70Watts. Εύκολα δύναμη ανεφοδιασμού για τις περισσότερες συσκευές προστασίας.
  • Πλήρως το λογισμικό λειτουργίας KRT για τη διαχείριση δοκιμής, γραφικές ενότητες δοκιμής, πρότυπο που οργανώνεται, εισαγωγή Xrio/του Ρίο/εξαγωγή, εξεταστική αναθεώρηση αποτελέσματος, αυτόματες αξιολόγηση του αποτελέσματος και έκθεση παράγει, κ.λπ.
  • Παροδική υποστήριξη παιχνιδιού σε 3KHz
  • 8x100/1000Mbit λιμένας ινών για IEC61850 SMV και τις προσομοιώσεις ΧΉΝΩΝ
  • Το ενσωματωμένο ΠΣΤ και το irig-β συγχρόνισαν τη δίπλα δίπλα εξεταστική ικανότητα
  • δυαδική εισαγωγή 10, ξηρά ικανότητα επαφών ή πιθανή επαφών 0-300V _4 γρήγορος δυαδικός παραγωγή απομονώνω κάθε ένας και με <1ms response="" time="">
  • Το αντι-ψαλίδισμα ανιχνεύει, η λανθασμένη καλωδίωση συνδέει το συναγερμό και self-protect, υπερφορτώνει και υπερθερμαίνει την προστασία
  • Παροχή ηλεκτρικού ρεύματος εναλλασσόμενου ρεύματος 85~265/συνεχές ρεύμα 127-350, παγκόσμια συμβατότητα παροχής ηλεκτρικού ρεύματος σειράς
  • τριών ετών ελεύθερη εξουσιοδότηση και ισόβια συντήρηση
  • Βελτίωση ελεύθερου λογισμικού





Χαρακτηριστικό γνώρισμα προόδου

  • Συμμορφωμένα πρότυπα 1,0 & 2,0 εκδόσεων IEC61850
  • Βαθμολόγηση μετατροπέων
  • Βαθμολόγηση ενεργειακών μετρητών (μηχανικοί & ηλεκτρονικοί μετρητές)
  • 10 χαμηλού επιπέδου αναλογικά αποτελέσματα (8 τάσεις + 2 ρεύματα) μέχρι το μέγιστο 8V/20mA.






Γραφική διεπαφή λογισμικού:
Καθολική δοκιμή καθορισμένο 6x35A 425VA 6x310V105VA ηλεκτρονόμων αναλογικών αποτελεσμάτων KF86P 0



Καθολική δοκιμή καθορισμένο 6x35A 425VA 6x310V105VA ηλεκτρονόμων αναλογικών αποτελεσμάτων KF86P 1



Καθολική δοκιμή καθορισμένο 6x35A 425VA 6x310V105VA ηλεκτρονόμων αναλογικών αποτελεσμάτων KF86P 2

Προδιαγραφές:



Τρέχουσα πηγή εναλλασσόμενου ρεύματος
Εύρος & δύναμη 6×35A @ 424VA ανώτατο κάθε ένα
3×70A @ 670VA ανώτατο κάθε ένα
Ακρίβεια

<0>

<0>

Σειρά Σειρά Ι: 3A
Σειρά ΙΙ: 35A
Αυτόματη σειρά
ΣΥΝΕΧΕΣ όφσετ <3ma Typ="">
Ψήφισμα 1mA
Διαστρέβλωση <0>
Ανέρχεται/απάντηση καθόδου <100us>
ΣΥΝΕΧΗΣ τρέχουσα πηγή
Εύρος & δύναμη 3×20A @ 400W ανώτατο
Ακρίβεια ±5mA @ <1a> ±0.2% @ ≥1A
Ανέρχεται/απάντηση καθόδου <100us>
Πηγή τάσης εναλλασσόμενου ρεύματος
Εύρος & δύναμη 6×310V @ 105VA ανώτατο κάθε ένα
Ακρίβεια

<0>

<0>

Σειρά Σειρά Ι: 30V
Σειρά ΙΙ: 310V
Αυτόματη σειρά
ΣΥΝΕΧΕΣ όφσετ <10mv Typ="">
Ψήφισμα 1mV
Διαστρέβλωση <0>
Ανέρχεται/απάντηση καθόδου <100us>
Πηγή ΣΥΝΕΧΟΥΣ τάσης
Εύρος & δύναμη 6×350V @ 100W ανώτατο
3×700V @ 150W ανώτατο
Ακρίβεια ±10mV @ <5v> ±0.2% @ ≥5V
Ανέρχεται/απάντηση καθόδου <100us>
Γωνία συχνότητας & φάσης
Φάσμα συχνότητας Συνεχές ρεύμα ~ 1000Hz, επιβάτης 3000Hz
Ακρίβεια συχνότητας ±0.5ppm
Ψήφισμα συχνότητας 0.001Hz
Σειρά φάσης -360°~360°
Ακρίβεια φάσης <0>
Ψήφισμα φάσης 0.001°
Βοηθητικός ΣΥΝΕΧΗΣ ανεφοδιασμός (προσομοιωτής μπαταριών)
Σειρά 10 ~ 300Vdc
Δύναμη >70W ανώτατος
Ακρίβεια Guar 1% Rg.
Δυαδική εισαγωγή
Ηλεκτρική απομόνωση 10 ζευγάρια ηλεκτρικού απομόνωσαν κάθε ενός
Σύνθετη αντίσταση εισαγωγής 5 kΩ… 13kΩ (κενή επαφή)
Χαρακτηριστικό γνώρισμα εισαγωγής 0 V~300Vdc ή ξηρά επαφή
(Το δυαδικό που 1~4 εισαγωγές αναποδογυρίζουν τη δυνατότητα μπορεί να είναι προγραμματίσημο)
Ποσοστό δειγματοληψίας 10kHz
Χρονικό ψήφισμα 10us
Σειρά χρονικής μέτρησης άπειρο
Χρονική ακρίβεια ±1ms @ <1s> ±0.1% @ ≥1s
Χρόνος Debounce 0~25ms (λογισμικό ελεγχόμενο)
Δυαδική παραγωγή
Ποσότητα 4 ζευγάρια
Τύπος Γρήγορη κρυσταλλολυχνία ταχύτητας, προγραμματίσημος έλεγχος λογισμικού
Ικανότητα σπασιμάτων εναλλασσόμενου ρεύματος Vmax: 250V) (εναλλασσόμενου ρεύματος/Imax: 0.5A
Ικανότητα ΣΥΝΕΧΩΝ σπασιμάτων Vmax: 250V (ΣΥΝΕΧΕΣ)/Imax: 0.5A
Ηλεκτρική απομόνωση Τα ζευγάρια που απομονώνονται όλα
Χρονικός συγχρονισμός
Δορυφορικός συγχρονισμός 1 × SMA, χρήση για τη διεπαφή κεραιών ΠΣΤ
ΠΣΤ υποστήριξης και δορυφόρος Beidou
Ίνα irig-β 2 × ST, 1 για τη μετάδοση, 1 για τη λήψη
Ηλεκτρικό irig-β 1 τερματικό × 6Pin 5.08mm Φοίνικας
1 για τη μετάδοση, 1 για τη λήψη
Εξωτερικός συγχρονισμός ώθησης 1 τερματικό × 4Pin 5.08mm Φοίνικας
ώθηση που εισάγεται εξωτερική + εξωτερική παραγωγή ώθησης
Λάθος συγχρονισμού <10us>
Διεπαφή επικοινωνίας
Ethernet 2 × RJ45, 10/100M
WIFI Ενσωματωμένη υπηρεσία DHCP WIFI
Τμηματικός λιμένας 1 × RS232
USB 2 × USB2
Βάρος & μέγεθος
Μέγεθος 390mm×256mm×140mm
Βάρος 10kg
Επίδειξη 9.7inch LCD, οθόνη αφής
Αριθμητικό πληκτρολόγιο Κλειδί αριθμού + κλειδί κατεύθυνσης
Παροχή ηλεκτρικού ρεύματος
Ονομαστική τάση 220V/110V (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ)
Επιτρεπόμενη τάση 85 - 265 VAC 127V~350V (ΣΥΝΕΧΈΣ ΡΕΎΜΑ)
Ονομαστική συχνότητα 50Hz
Επιτρεπόμενη συχνότητα 47-63Hz
Τρέχων 10A ανώτατος
Κατανάλωση ισχύος 1200VA ανώτατος
Τύπος σύνδεσης Τυποποιημένη υποδοχή 60320 εναλλασσόμενου ρεύματος
Εργασιακό περιβάλλον
Λειτουργούσα θερμοκρασία -10~+55 ℃
Σχετική υγρασία 5~95%, μη-συμπύκνωση
Θερμοκρασία αποθήκευσης -20℃ ~ +70℃
Ατμοσφαιρική πίεση kPa 80kPa~110 (το ύψος 2000m ή χαμηλώνει)



Πρόοδος:



(Προαιρετικές ενότητες)

IEC61850 λειτουργεί:

Αξία και ΧΉΝΑ δειγματοληψίας πλήρως συμμόρφωσης IEC61850 (IEC61850-9-1, IEC61850-9-2 (LE), IEC60044-7/8)
Ικανός ταυτόχρονα στην αξία δειγματοληψίας παραγωγής και τα αναλογικά σήματα, ή το συνδρομητή και δημοσιεύστε το μήνυμα ΧΗΝΩΝ και τη δυαδική I/O λειτουργία επαφών ηλεκτρονόμων.
Μέχρι 36 κανάλια αξίας δειγματοληψίας μπορούν να χαρτογραφηθούν.



Λιμένας ινών (τύπος LC)
Τύπος 100Base-FX (100Mbit, ίνα, σύνολο - ντούμπλεξ)
Αριθμός λιμένων 8 ζευγάρια
Πρότυπο καλωδίων 62.5/125μm (ίνα πολλαπλάσιος-τρόπου, πορτοκάλι)
Μήκος κύματος 1310nm
Απόσταση μετάδοσης > 1Km
Ένδειξη θέσης SPD πράσινο (φω'τα): ενεργός σύνδεση
LinkAcT κίτρινο (αναβοσβήνοντας): ανταλλαγή στοιχείων


10 τα χαμηλού επιπέδου κανάλια επισημαίνουν τη λειτουργία παραγωγής:

Χαμηλού επιπέδου παραγωγή σημάτων
Κανάλια παραγωγής 10 κανάλια, 8 αποτελέσματα τάσης + 2 τρέχοντα αποτελέσματα
Τύπος λιμένων παραγωγής Τερματικό του Phoenix
Σειρά παραγωγής 8x0~8Vrms 2x0~20mA
Ακρίβεια

(0.01~0.8 Vrms/0~2mA):<0>

(0.8~8 Vrms/2~20mA): <0>

Ψήφισμα 250µV
Αρμονικός (THD%) < 0="">
Φάσμα συχνότητας DC~1.0kHz, παροδικό 3KHz
Ακρίβεια συχνότητας 0,002% (κανονική συχνότητα)
Ψήφισμα συχνότητας 0.001Hz
Σειρά φάσης 0~359.9°
Ακρίβεια φάσης <0>
Ψήφισμα φάσης ±0.001°







Λειτουργία βαθμολόγησης μετατροπέων:

Εισαγωγή ΣΥΝΕΧΟΥΣ μέτρησης
Εισαγωγή τάσης Σειρά 0~±10V συνεχές ρεύμα
Ανώτατη εισαγωγή ±11V συνεχές ρεύμα
Ακρίβεια Ακρίβεια <0>
Σύνθετη αντίσταση εισαγωγής ωμ 1M
Τρέχουσα εισαγωγή Σειρά 0~±1mA/1~±20mA, αυτόματη σειρά
Ανώτατη εισαγωγή 600mA
Ακρίβεια Ακρίβεια <0>
Σύνθετη αντίσταση εισαγωγής 15 ωμ




Λειτουργία βαθμολόγησης ενεργειακών μετρητών:

Βαθμολόγηση ενεργειακών μετρητών
Χρήση αισθητήρων Μηχανικοί μετρητές/ηλεκτρονικοί μετρητές
Παραγωγή αισθητήρων Υψηλός μοχλός: >4.5V, χαμηλό επίπεδο:<0>
Εισαγωγή σφυγμού 1 λιμένας εισαγωγής σφυγμού, υψηλού επιπέδου έγκυρος 5Vdc μόνο.
Σειρά σφυγμού 500KHz μέγιστο εισαγωγής σφυγμού.
Παραγωγή σφυγμού 1 παραγωγή κρυσταλλολυχνιών, ανοικτός-συλλέκτης, 5Vdc/5mA
