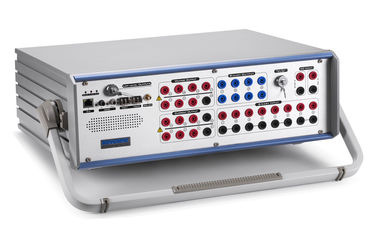

Αντι - το ψαλίδισμα ανιχνεύει τον ελεγκτή K3163i βαθμολόγησης μετατροπέων που τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν

Αντι - το ψαλίδισμα ανιχνεύει τον ελεγκτή K3163i βαθμολόγησης μετατροπέων που τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν

Ονομασία μάρκας:	KINGSINE
Αριθμός μοντέλου:	K3163i
Τροποποιημένο:	1 ομάδα
τιμή:	διαπραγματεύσιμα
Χρόνος παράδοσης:	15 εργάσιμων ημερών
Όροι πληρωμής:	T/T εκ των προτέρων, L/C

Λεπτομέρειες

Περιγραφή του προϊόντος

Λεπτομέρειες

Τόπος καταγωγής:

Πιστοποίηση:

ISO9001,CE

Βάρος:

18 κιλά

Διάμετροι ((W x D x H):

468×375×164 ((mm)

Δυνατότητα προσφοράς:

50 sets/M

Επισημαίνω:

Δοκιμαστής βαθμονόμησης μετατροπέα ανίχνευσης αντι-κόψιμο

Δοκιμαστής βαθμονόμησης μετατροπέα K3163i

Δοκιμαστής βαθμονόμησης αυτόματου μετατροπέα

Περιγραφή του προϊόντος

Δυνατότητα δοκιμών της σειράς K31

Άρθρα	Αριθμός ANSI®.
Μονάδα αναμετάδοσης και συγχώνευσης αριθμητικών IEDs IEC61850
Ρέλε προστασίας από απόσταση	21
Αναμεταδιδαστές συγχρονισμού ή ελέγχου συγχρονισμού	25
Ρέλε χαμηλής τάσης	27
Αναμεταδιδαστές κατευθυντήριας ισχύος	32
Ρέλε χαμηλού ρεύματος ή χαμηλής ισχύος	37
Αναμεταδιδόμενοι υπερεύματος αρνητικής ακολουθίας	46
Αναμεταδιδαστήρες υπερεύματος/αποτυχίας εδάφους	50
Αντίστροφη ροή/αποτυχία στο έδαφος	51
Ρέλε συντελεστή ισχύος	55
Ρέλε υπερτάσεων	59
Ρέλε ισορροπίας τάσης ή ρεύματος	60
Αναμεταδιδαστήρες κατευθυντήριου υπερστροφικού	67
Αναμεταδιδαστές κατεύθυνσης σφάλματος εδάφους	67N
Ρέλε συνεχούς ρεύματος	76
Μετρητές γωνίας φάσης ή αναμεταδιδαστές προστασίας εκτός βήματος	78
Συσκευές αυτοματοποιημένης επανακλείδωσης	79
Αναμεταδιδαστές συχνοτήτων	81
Ρέλε προστασίας από υπερφόρτωση κινητήρα	86
Διαφορετικοί αναμεταδιδαστές προστασίας	87
Ρέλε τάσης κατεύθυνσης	91
Μεταλλικές συσκευές για τη μεταφορά ηλεκτρικής ενέργειας	92
Αναμεταδιδόμενοι αποσύνδεσης	94
Ρέλε ρύθμισης τάσης
Αναμεταδιδόμενοι υπερ-εμπεδάνης, Z>
Αναμεταδιδόμενοι υπο-αποστέρησης, Z
Αναμεταδιδαστές χρονικής καθυστέρησης

Χαρακτηριστικό

10 κανάλια (6x32A & 4x310V) εξόδων, κάθε κανάλι εξόδου είναι ανεξάρτητος και ταυτόχρονος έλεγχος των τιμών μεγέθους, γωνίας φάσης και συχνότητας, ικανός να εισάγει DC,Αιωνικό κύμα AC και έως 20x αρμονικές.
Αλλακτικός προσομοιωτής μπαταρίας, DC 0-350V, 140Watt μέγιστο.
13 Η απόδοση των καναλιών χαμηλού επιπέδου είναι έως 8Vac/10Vdc μέγιστο.
0-600V / 0-5A μέτρηση AC/DC στην τάξη 0.1.
Γραφικές μονάδες δοκιμής και πρότυπα για δοκιμές διαφόρων ρελέων
Εγκατάσταση δοκιμής ταχείας μετάδοσης σε χειροκίνητη λειτουργία
Έλεγχος πυροβολισμού/αναζήτησης/ελέγχου, δείγματος και κλικ
Εισαγωγική και εξαγωγική διευκόλυνση RIO/XRIO
Εναλλαγή σε δοκιμή σφάλματος (SOTF)
Πρότυπο συστήματος ισχύος για δυναμικές δοκιμές
Ενσωματωμένη δοκιμή συγχρονισμού GPS και IRIG-B από άκρο σε άκρο
Διαδικτυακή απεικόνιση Vector
Τα αποτελέσματα των αυτόματων δοκιμών υποθέτουν
Αυτόματη δημιουργία εκθέσεων δοκιμών
Αντι-κλιπ ανίχνευση, Λάθος καλωδίωση συνδέσει συναγερμό και αυτοπροστασία, υπερφόρτωση και υπερθέρμανση προστασία

Αντι - το ψαλίδισμα ανιχνεύει τον ελεγκτή K3163i βαθμολόγησης μετατροπέων που τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν 0

Χρήση μονάδας μετασχηματιστή για τη δοκιμή τυποποιημένου και πολυλειτουργικού μονο- και τριφασικού μετασχηματιστή ηλεκτρικής ισχύος

Αντι - το ψαλίδισμα ανιχνεύει τον ελεγκτή K3163i βαθμολόγησης μετατροπέων που τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν 1

Fig Διασύνδεση λογισμικού βαθμονόμησης μετατροπέα

Ρυθμίσεις παραμέτρων

Ρυθμίσεις ιδιότητας μετατροπέα, επιλογή παραμέτρου/υποκείμενου δοκιμής, παρακάτω σχήμα

Fig Αντικείμενο δοκιμής

Εισάγετε το περιβάλλον ρύθμισης ιδιοτήτων του μετατροπέα, ορίζοντας τη σχετική ρύθμιση σύμφωνα με την παράμετρο του κατασκευαστή του δοκιμαζόμενου μετατροπέα.

Αντι - το ψαλίδισμα ανιχνεύει τον ελεγκτή K3163i βαθμολόγησης μετατροπέων που τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν 3

Ρυθμισμός παραμέτρου Fig

Αντι - το ψαλίδισμα ανιχνεύει τον ελεγκτή K3163i βαθμολόγησης μετατροπέων που τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν 4

Ρυθμισμός παραμέτρου Fig

Στην προβολή δοκιμής μετατροπέα, εισάγετε την επιλογή ρύθμισης, επιλέγετε την ποσότητα μέτρησης μέσω του τύπου εξόδου του δοκιμαζόμενου μετατροπέα, η μέθοδος δοκιμής μπορεί να επιλεγεί ελεύθερα με δοκιμή.

Διαδικασία δοκιμής

1) Δοκιμή σύνδεσης

Αντι - το ψαλίδισμα ανιχνεύει τον ελεγκτή K3163i βαθμολόγησης μετατροπέων που τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν 5

Fig Σύνδεση δοκιμής

Πάνω από το παράδειγμα της δοκιμής σύνδεσης με μετατροπέα ισχύος για εξήγηση, η σύνδεση με μετατροπέα άλλου τύπου θα θεωρείται πρότυπη σύμφωνα με το αίτημα του κατασκευαστή.

2) Διαδικασία δοκιμής

Ακολουθήστε τις παραπάνω απαιτήσεις για να ορίσετε πλήρως την παράμετρο δοκιμής και τη σύνδεση, προσθέστε το σημείο δοκιμής, ξεκινήστε τη δοκιμή, η συσκευή δοκιμής υπολογίζει το σφάλμα αυτόματα σύμφωνα με την τιμή δειγματοληψίας
