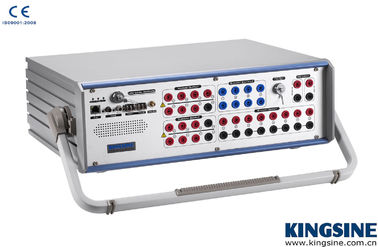

K3163i ηλεκτρονικός εξοπλισμός 10 συνεχές ρεύμα 0-350V βαθμολόγησης ενεργειακών μετρητών αποτελεσμάτων καναλιών

Ικανός αυτών που η σειρά K31 μπορεί να εξετάσει

Χαρακτηριστικό

• 10 τα αποτελέσματα καναλιών (6x32A & 4x310V), κανάλια κάθε παραγωγής είναι ανεξάρτητος και ταυτόχρονος έλεγχος των τιμών μεγέθους, γωνίας φάσης και συχνότητας, ικανών να εγχύσουν το συνεχές ρεύμα, κύμα ημιτόνου εναλλασσόμενου ρεύματος και μέχρι τις αρμονικές 20x.
• Μεταβλητός προσομοιωτής μπαταριών, συνεχές ρεύμα 0-350V, μέγιστο 140Watts.
• 13 χαμηλού επιπέδου αποτελέσματα καναλιών μέχρι το μέγιστο 8Vac/10Vdc.
• 0-600V / μέτρηση 0-5A AC/DC σε 0,1 κατηγορία.
• Γραφικές ενότητες και πρότυπα δοκιμής για τη δοκιμή των διάφορων ηλεκτρονόμων
• Γρήγορη εξεταστική δυνατότητα ηλεκτρονόμων στο χειρωνακτικό τρόπο
• Πυροβοληθείσα/η αναζήτηση/ο έλεγχος, σημείο & χτυπά τη δοκιμή
• RIO/XRIO δυνατότητα εισαγωγών & εξαγωγής
• Ανάψτε για να σφάλετε τη δοκιμή (SOTF)
• Πρότυπο ηλεκτρικών συστημάτων για τη δυναμική δοκιμή
• Ενσωματωμένη δίπλα δίπλα δοκιμή συγχρονισμού ΠΣΤ και irig-β
• Σε απευθείας σύνδεση διανυσματική επίδειξη
• Τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν
• Αυτόματη δημιουργία εκθέσεων δοκιμής
• Το αντι-ψαλίδισμα ανιχνεύει, η λανθασμένη καλωδίωση συνδέει το συναγερμό και self-protect, υπερφορτώνει και υπερθερμαίνει την προστασία

Βαθμολόγηση ενεργειακών μετρητών (προαιρετική)

Εισαγωγή διεπαφών

Η βαθμολόγηση ενεργειακών μετρητών είναι εξειδικευμένη στη δοκιμή της ενότητας του ενεργειακού μετρητή για την ηλεκτρονική και το electromechanics, μόλις εγχθούν οι παράμετροι του διευκρινισμένου ενεργειακού μετρητή σε αυτήν την ενότητα, αυτά τα στοιχεία μπορεί να σωθεί για την περαιτέρω χρήση, ο χρήστης μπορεί να χρησιμοποιήσει τη βασική διεπαφή παραμέτρου της ενότητας ενεργειακών μετρητών για να προκαθορίσει την εισαγωγή όλες οι σωζόμενες τοποθετήσεις ενεργειακών μετρητών στο κιβώτιο της ενότητας, και ο χρήστης μπόρεσε να ελέγξει, να εκδώσει, να διαγράψει και να προσθέσει τους στόχους του ενεργειακού μετρητή. Εκ μέρους της εξέτασης, η έκδοση, η διαγραφή και η προσθήκη, χτυπούν έπειτα, η νέα προσθήκη και η έκδοση θα επεξεργαστούν αυτόματα.

Διεπαφή λογισμικού βαθμολόγησης ενεργειακών μετρητών

Ρύθμιση παραμέτρου

Εξεταστική εξέταση σύκων

Ρεύμα εκτίμησης: Το ρεύμα εκτίμησης του ενεργειακού μετρητή

Σταθερά σφυγμού (σφυγμός/KWH): Να είστε δοκιμασμένος σφυγμός σταθερός του ενεργειακού μετρητή.

Χρόνος προθέρμανσης: Να είστε δοκιμασμένος χρόνος προϋπόθεσης ξεκινήματος του ενεργειακού μετρητή.

Χρόνος ξεκινήματος: Χρόνος ξεκινήματος ενεργειακού χρόνου.

Περιβαλλοντική θερμοκρασία: η περιβαλλοντική θερμοκρασία υπό τρέχουσα δοκιμή

Σχετική υγρασία: Η σχετική υγρασία υπό τρέχουσα δοκιμή

Εξεταστική άποψη σύκων

Τύπος μετρητών: επιλέξτε 4 το καλώδιο, 3 καλώδιο, ενεργειακός μετρητής ενιαίας φάσης, ενεργός δύναμη, αντιδραστική δύναμη, φαινόμενη δύναμη

Σταθερά μετρητών: Σταθερά σφυγμού ενεργειακών μετρητών

Κατεύθυνση: Υπάρχει παραγωγή ενεργειακών παλμένος σημάτων και ενεργειακό παλμένος σήμα που εισάγεται από τον ενεργειακό μετρητή. Ο εξωτερικός λιμένας είναι παραγωγή σημάτων ενεργειακού σφυγμού, ο εσωτερικός λιμένας είναι εισαγωγή ενεργειακών παλμένος σημάτων. Εάν όταν εξετάζεται ο παλμένος ενεργειακός μετρητής σημάτων από τη συσκευή, αυτό θα τεθεί ως εσωτερικός λιμένας.

Παλμένος τύπος: Τύπος ενεργειακών ο παλμένος σημάτων, μπορεί να είναι επιλεγμένη αύξηση και πτώση.

CT/PT αναλογία: Ο καθορισμός της αναλογίας μετασχηματιστών

Επικυρωμένος: Υπογραφή του ελεγκτή

Εγκαθιστώντας χρόνος: Ο σταθερός χρόνος παραγωγής του ενεργειακού μετρητή

Σφυγμοί/περιστροφή: ο κάθε σχετικός παλμένος αριθμός κύκλων ενεργειακού μετρητή

Κατηγορία: Βαθμός ενεργειακών μετρητών

Εξεταστική διαδικασία

1)Εξεταστική σύνδεση

Εξεταστική σύνδεση σύκων

Χρήση και ανεφοδιασμός γραμμών ενεργειακής παλμένος εισαγωγής εξεταστικοί από την τυποποιημένη εξεταστική γραμμή κατασκευαστών

2) Εξεταστική διαδικασία

Για να θέσετε κάθε παράμετρο του ενεργειακού μετρητή στο λογισμικό σύμφωνα με την οδηγία κεφαλαίου 6.5.2, προσθέστε το σημείο δοκιμής, αρχίζει να εξετάζει, να εξετάσει τη συσκευή θα υπολογίσει ότι η ενεργειακή αξία στον ενεργειακό μετρητή μέσω του πραγματικού χρόνου τάσης, ρευμάτων, φάσης και παραγωγής παραγωγής. Αφότου λαμβάνει ο ενεργειακός μετρητής την ενέργεια παραγωγής συσκευών δοκιμής ταυτόχρονα, αντίστοιχο ενεργειακό παλμένος σήμα παραγωγής στη συσκευή δοκιμής, η συσκευή δοκιμής ενεργειακή αξία παραγωγής και να λάβει το ενεργειακό παλμένος σήμα που προετοιμάζεται, κατόπιν υπολογίζει το παρόν εξεταστικό λάθος σημείου προκειμένου να καθοριστεί το αποτέλεσμα της δοκιμής.
