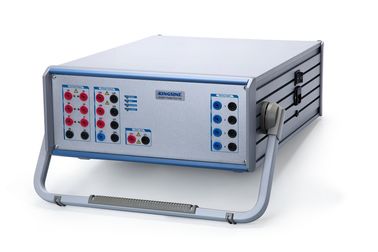

Κάντε κλικ στο "GOOSE" στην κύρια διεπαφή για να εισέλθετε στη σελίδα ανίχνευσης μηνυμάτων GOOSE.

Τα μηνύματα GOOSE είναι προσβάσιμα από οποιαδήποτε από τις τρεις οπτικές θύρες, και κάντε κλικ στο "F1: Ανανεώστε" για να εντοπίσετε τα μηνύματα GOOSE που συνδέονται αυτή τη στιγμή.

Αριθμός σειράς: Δείξτε το τεμάχιο ελέγχου GOOSE με αύξοντα αριθμό.

θύρα: για να προσδιοριστεί αν το τρέχον μπλοκ ελέγχου GOOOSE έχει πρόσβαση από την οπτική θύρα 1, την οπτική θύρα 2 ή την οπτική θύρα 3, εμφανίζεται ο αντίστοιχος αριθμός θύρας·

Ονομασία IED: Το αποδεκτό μήνυμα GOOSE αντιστοιχεί αυτόματα στο αρχείο SCD. Εάν η αντιστοιχία είναι επιτυχής, εμφανίζεται το αντίστοιχο όνομα IED. Εάν δεν αντιστοιχεί, η οθόνη θα εμφανίζει "/". Όταν κάνετε κλικ στο"F2:Δείχνει τη διεύθυνση MAC προορισμού του μηνύματος GOOSE·

APPID: Εμφάνιση της APPID του στοιχείου ελέγχου GOOSE.

Αποτελέσματα επιθεώρησης:Όταν το δέσιμο μήνυμα GOOSE αντιστοιχεί στο αρχείο SCD και εμφανίζει το όνομα του IED, κάντε κλικ στο "F3: Ελέγχος συνέπειας" για να ελέγξετε αν η παράμετρος του μηνύματος GOOSE αντιστοιχεί στο αρχείο SCD.Αν είναι συνεπήςΕλέγξτε την εμφάνιση της γραμμής αποτελεσμάτωνΕάν όχι, ελέγξτε την εμφάνιση της γραμμής αποτελεσμάτωνΚάντε κλικ.ήγια την προβολή του καταλόγου ελέγχου συνέπειας, όπως φαίνεται στο σχήμα 5.4-1.

Σχήμα 5.4-1 Αποτελέσματα αντιστοίχισης μηνυμάτων

Προώθηση σειριακών δεδομένων: σειρά στη λειτουργία σύνδεσης οπτικών ινών, δεν επηρεάζει τη ροή δεδομένων ινών, αλλά και την πρόσβαση σε κανονική ανάλυση δεδομένων, η λειτουργία του οργάνου μπορεί να χρησιμοποιηθεί κανονικά.

πατήστε το κουμπί "F4: string to close (optical network port) " για να ανοίξετε τη λειτουργία σειράς προώθησης δεδομένων οπτικής θύρας,η οπτική θύρα 1 ή η οπτική θύρα 2 λαμβάνει δεδομένα από την οπτική θύρα 2 ή την οπτική θύρα 1 προς τα εμπρός μεταξύ τους.

Κάντε κλικ στο "F5: string στην κλειστή (οπτική σειριακή θύρα)", ανοίξτε τη λειτουργία διαβίβασης σειριακών δεδομένων, η RX έλαβε δεδομένα από την θύρα TX την ίδια στιγμή

Από τη σελίδα ανίχνευσης GOOSE, κάντε κλικ στο μπλοκ ελέγχου GOOSE ή κάντε κλικ στα πλήκτρα βέλους "πάνω" και "κάτω" για να επιλέξετε το μπλοκ ελέγχου GOOSE (το επιλεγμένο χρώμα φόντου του μπλοκ ελέγχου GOOSE είναι κίτρινο),Κάντε κλικ στο πλήκτρο "ENTER" για να εισάγετε το επιλεγμένο στοιχείο ελέγχου GOOSE Κλείστε τη σελίδα δοκιμής του εικονικού τερματικού.

Η λειτουργία δοκιμής "εικονικού τερματικού" περιλαμβάνει τον κατάλογο των εικονικών τερματικών GOOSE, το διάγραμμα ενδείξεων κατάστασης των εικονικών τερματικών GOOSE, το διάγραμμα διαδρομής των εικονικών τερματικών GOOSE,και το GOOSE εικονικό τερματικό αλλαγή πίνακα αρχείων χρόνου αναστροφής, και κάντε κλικ στο "F1: λίστα""F2: ένδειξη κατάστασης" F3 : Διασχίστε το γράφημα "" F4: Χρόνος αναστροφής "Μπορείτε να αλλάξετε τις τέσσερις σελίδες λειτουργίας της εικονικής δοκιμής τερματικού.

κατάλογος εικονικών τερματικών GOOSE: "κατάλογος εικονικών τερματικών GOOSE" απεικόνιση σε πραγματικό χρόνο του τύπου και της τιμής κατάστασης του καναλιού του εικονικού τερματικού GOOSE, εάν αλλάξει η κατάσταση του καναλιού του εικονικού τερματικού,τα δεδομένα τιμών κατάστασης ανανεώνονται αμέσως, και να μεταβείτε αυτόματα στην σελίδα μεταβλητών δεδομένων, ενώ αλλάζετε το βάθος των δεδομένων Bit σε κόκκινο.Παρουσίαση σε πραγματικό χρόνο του αριθμού κατάστασης StNum του μηνύματος GOOSE ανά κάμερα και του σειριακού αριθμού SqNum για την παρακολούθηση της αλλαγής των δεδομένων του εικονικού τερματικού συστήματος GOOSE.

Χάρτης ενδείξεων κατάστασης εικονικού τερματικού σταθμού GOOSE: "Χάρτης ενδείξεων κατάστασης εικονικού τερματικού σταθμού GOOSE" σε κάθε χάρτη πλέγματος αντιστοιχεί σε εικονικό τερματικό,όταν το ενιαίο σημείο δεδομένων είναι "1" ή τα διπλό σημεία δεδομένων είναι "10"Όταν κάνετε κλικ στο διάγραμμα πλέγματος, το όνομα του καναλιού, ο τύπος και η τρέχουσα τιμή κατάστασης για το αντίστοιχο εικονικό τερματικό εμφανίζονται στο κάτω μέρος της σελίδας.

Διάγραμμα διαδρομής του εικονικού τερματικού σταθμού GOOSE:"Διάγραμμα διαδρομής του εικονικού τερματικού GOOSE" για την προβολή του τρόπου πραγματικού χρόνου εμφάνισης του εικονικού τερματικού GOOSE εντός 90 δευτερολέπτων της κατάστασης μετάβασης της κατάστασης των δεδομένων,όταν το ενιαίο σημείο δεδομένων είναι "1" ή τα διπλό σημεία δεδομένων είναι "10" Οι γραμμές στην προβολή εμφανίζονται ως τετραγωνικές ράβδους.

GOOSE Εικονική αλλαγή τερματικού πίνακα καταγραφής χρόνου αναστροφής:"Πίνακας καταγραφής χρόνου ανακύκλωσης της αλλαγής εικονικού τερματικού σταθμού GOOSE" καταγράφει τη στιγμή της αλλαγής εικονικού τερματικού σταθμού,καταγράφει την χρονική διαφορά μεταξύ της τελευταίας αλλαγής και καταγράφει την κατάσταση του καναλιού αλλαγής (όπως καταγράφει την κατάσταση του καναλιού από False → True)
