| Ονομασία μάρκας: | KINGSINE |
| Αριθμός μοντέλου: | KF86 |
| Τροποποιημένο: | 1 ομάδα |
| τιμή: | διαπραγματεύσιμα |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |
Μια εξάρτηση 10kg, καλύπτει πλήρως όλες τις απαιτήσεις για την ανίχνευση και τη διόρθωση IEC61850 IEDs, των μονάδων συγχώνευσης, των συστημάτων ελέγχου σταθμών και των παραδοσιακών ηλεκτρονόμων προστασίας.
Επισκόπηση:
αξία και ΧΉΝΑ δειγματοληψίας συμμόρφωσης IEC61850 8 οπτική λιμένων
6x130V τάσης και 6x20A τρέχουσα υψηλή παραγωγή καναλιών ακρίβειας αναλογική
Ενσωματωμένο ΠΣΤ, λειτουργία συγχρονισμού υποστήριξης irig-β
η οθόνη αφής 9,7 ίντσας, μπορεί να χρησιμοποιηθεί off-$l*line ή με το lap-top
Προδιαγραφές
| Τρέχουσα πηγή εναλλασσόμενου ρεύματος | |
| Εύρος & δύναμη |
6×20A @ 90VA ανώτατο κάθε ένα 3×40A @ 180VA ανώτατο κάθε ένα |
| Ακρίβεια | ±1mA @ <0> <0> <0> |
| Σειρά |
Σειρά Ι: 2A Σειρά ΙΙ: 20A Αυτόματη σειρά |
| ΣΥΝΕΧΕΣ όφσετ | <3ma Typ=""> |
| Ψήφισμα | 1mA |
| Διαστρέβλωση | <0> |
| Ανέρχεται/απάντηση καθόδου | <100us> |
| ΣΥΝΕΧΗΣ τρέχουσα πηγή | |
| Εύρος & δύναμη | 6×10A @ 50W ανώτατο |
| Ακρίβεια | ±5mA @ <1a> ±0.2% @ ≥1A |
| Ανέρχεται/απάντηση καθόδου | <100us> |
| Πηγή τάσης εναλλασσόμενου ρεύματος | |
| Εύρος & δύναμη | 6×130V @ 65VA ανώτατο κάθε ένα |
| Ακρίβεια | ±2mV @ <2v> <0> <0> |
| Σειρά |
Σειρά Ι: 13V Σειρά ΙΙ: 130V Αυτόματη σειρά |
| ΣΥΝΕΧΕΣ όφσετ | <10mv Typ=""> |
| Ψήφισμα | 1mV |
| Διαστρέβλωση | <0> |
| Ανέρχεται/απάντηση καθόδου | <100us> |
| Πηγή ΣΥΝΕΧΟΥΣ τάσης | |
| Εύρος & δύναμη |
6×150V @ 75W ανώτατο 1×300V @ 150W ανώτατο |
| Ακρίβεια | ±10mV @ <5v> ±0.2% @ ≥5V |
| Ανέρχεται/απάντηση καθόδου | <100us> |
| Γωνία συχνότητας & φάσης | |
| Φάσμα συχνότητας | Συνεχές ρεύμα ~ 1000Hz, επιβάτης 3000Hz |
| Ακρίβεια συχνότητας | ±0.5ppm |
| Ψήφισμα συχνότητας | 0.001Hz |
| Σειρά φάσης | -360°~360° |
| Ακρίβεια φάσης | <0> |
| Ψήφισμα φάσης | 0.001° |

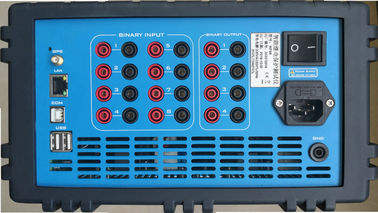

| Δυαδική εισαγωγή | |
| Ηλεκτρική απομόνωση | 8 ζευγάρια ηλεκτρικού απομόνωσαν κάθε ενός |
| Σύνθετη αντίσταση εισαγωγής | 5 kΩ… 13kΩ (κενή επαφή) |
| Χαρακτηριστικό γνώρισμα εισαγωγής |
0 V~300Vdc ή ξηρά επαφή (Η δυαδική εισαγωγή αναποδογυρίζει τη δυνατότητα μπορεί να είναι προγραμματίσημη) |
| Ποσοστό δειγματοληψίας | 10kHz |
| Χρονικό ψήφισμα | 10us |
| Σειρά χρονικής μέτρησης | 0~105s |
| Χρονική ακρίβεια |
±1ms @ <1s> ±0.1% @ ≥1s |
| Χρόνος Debounce | 0~25ms (λογισμικό ελεγχόμενο) |
| Δυαδική παραγωγή | |
| Ποσότητα | 4 ζευγάρια, γρήγορη ταχύτητα |
| Τύπος | Τύπος 4.0mm μπανανών |
| Ικανότητα σπασιμάτων εναλλασσόμενου ρεύματος | Vmax: 250V) (εναλλασσόμενου ρεύματος/Imax: 0.5A |
| Ικανότητα ΣΥΝΕΧΩΝ σπασιμάτων | Vmax: 250V (ΣΥΝΕΧΕΣ)/Imax: 0.5A |
| Ηλεκτρική απομόνωση | Τα ζευγάρια που απομονώνονται όλα |
| Συγχρονίστε το λιμένα | |
| Δορυφορικός συγχρονισμός |
1 × SMA, χρήση για τη διεπαφή κεραιών ΠΣΤ ΠΣΤ υποστήριξης και δορυφόρος Beidou |
| Ίνα irig-β | 2 × ST, 1 για τη μετάδοση, 1 για τη λήψη |
| Ηλεκτρικό irig-β |
1 τερματικό × 6Pin 5.08mm Φοίνικας 1 για τη μετάδοση, 1 για τη λήψη |
| Εξωτερικός συγχρονισμός ώθησης |
1 τερματικό × 4Pin 5.08mm Φοίνικας ώθηση που εισάγεται εξωτερική + εξωτερική παραγωγή ώθησης |
| Διεπαφή επικοινωνίας | |
| Ethernet | 1 × RJ45, 10/100M |
| Τμηματικός λιμένας | 1 × RS232 |
| USB | 2 × USB2 |
| Βάρος & μέγεθος | |
| Μέγεθος | 390mm×256mm×140mm |
| Βάρος | 10kg |
| Επίδειξη | 9.7inch LCD, οθόνη αφής |
| Αριθμητικό πληκτρολόγιο | Κλειδί αριθμού + κλειδί κατεύθυνσης |
| Παροχή ηλεκτρικού ρεύματος | |
| Ονομαστική τάση | 220V/110V (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ) |
| Επιτρεπόμενη τάση | 85V~265V (ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ) 127V~350V (ΣΥΝΕΧΈΣ ΡΕΎΜΑ) |
| Ονομαστική συχνότητα | 50Hz |
| Επιτρεπόμενη συχνότητα | 47~63Hz |
| Τρέχων | 10A ανώτατος |
| Κατανάλωση ισχύος | 1200VA ανώτατος |
| Τύπος σύνδεσης | Τυποποιημένη υποδοχή 60320 εναλλασσόμενου ρεύματος |
| Εργασιακό περιβάλλον | |
| Λειτουργούσα θερμοκρασία | -10~+55 ℃ |
| Σχετική υγρασία | 5~95%, μη-συμπύκνωση |
| Θερμοκρασία αποθήκευσης | -20℃ ~ +70℃ |
| Ατμοσφαιρική πίεση | kPa 80kPa~110 (το ύψος 2000m ή χαμηλώνει) |
