Τρέχων: | 3x35A | Τάση: | 4x300V |
---|---|---|---|
Ελαφρύς: | 20.5kg | Διαστάσεις (W Χ Δ Χ Χ): | 360×450×140 (χιλ.) |
Υψηλό φως: | K68i ελεγκτής ηλεκτρονόμων,300V δευτεροβάθμιος εξοπλισμός δοκιμής εγχύσεων,300V δοκιμή ηλεκτρονόμων προστασίας |
Δευτεροβάθμιος εξοπλισμός δοκιμής εγχύσεων ελεγκτών ηλεκτρονόμων K68i 300V
Δοκιμή εναλλασσόμενου ρεύματος
Επιτραπέζια δομή παραμέτρου
Σειρά αναμονής | Όνομα παραμέτρου | Αριθμός ψηφιολέξεων | Περιγραφή | Σημείωση |
0 | nModelType | 4 | Πρότυπος τύπος | Το στοιχείο είναι τύπος int32, και η αξία καθορίζεται σε 1 κατά τη διάρκεια της δοκιμής εναλλασσόμενου ρεύματος |
1 | gfRange [13] | 4*13 |
13channel εύρος
|
Ο τύπος στοιχείων είναι μια σειρά επιπλεόντων σωμάτων, που ακολουθείται από το UA, UB, UC, UX, IA, IB, ολοκληρωμένο κύκλωμα, UA, Ub, Uc, Ia, Ib, ολοκληρωμένο κύκλωμα, προεπιλογή 0A, 0V |
2 | gfPhase [13] | 4*13 | φάση 13 καναλιών | Ο τύπος στοιχείων είναι μια σειρά επιπλεόντων σωμάτων, που ακολουθείται από το UA, UB, UC, UX, IA, IB, ολοκληρωμένο κύκλωμα, UA, Ub, Uc, Ia, Ib, ολοκληρωμένο κύκλωμα, η προεπιλογή είναι 0 βαθμός |
3 | gfFrequency [13] | 4*13 | συχνότητα 13 καναλιών | Ο τύπος στοιχείων είναι μια σειρά επιπλεόντων σωμάτων, που ακολουθείται 50Hz από το UA, UB, UC, UX, IA, IB, ολοκληρωμένο κύκλωμα, UA, Ub, Uc, Ia, Ib, ολοκληρωμένο κύκλωμα, και η προεπιλογή είναι |
4 | fOutputTime | 4 | Χρόνος παραγωγής | Το στοιχείο είναι τύπος επιπλεόντων σωμάτων, η μονάδα είναι δεύτερη, περιγράφοντας τον πιό μακροχρόνιο χρόνο αυτής της παραγωγής |
5 | nInputBinaryLogic | 4 | Δυαδική λογική εισαγωγής | Το στοιχείο είναι τύπος int32, η αξία 0 είναι λογική Ή, η αξία 1 είναι λογική ΚΑΙ |
6 | nInputBinaryEnable | 4 | η δυαδική εισαγωγή 8 καναλιών επιτρέπει | Το στοιχείο είναι τύπου int32, που καθορίζει τη δυαδική εισαγωγή 1 στη δυαδική εισαγωγή 8 από χαμηλή σε υψηλή κομμάτι-κωδικοποιημένη, στη σειρά: 1, 2, 3, 4, 5, 6, 7, 8 η αξία 0 σημαίνει ότι η δυαδική εισαγωγή είναι άκυρη, η αξία 1 ισχύει |
7 | fActionTime | 4 | Χρόνος δράσης | Το στοιχείο είναι τύπος επιπλεόντων σωμάτων, και η μονάδα είναι δεύτερη. Καταγράφει το χρόνο δράσης αυτής της παραγωγής. Η μεταβλητή είναι παραγωγή υπό μορφή αποτελεσμάτων της δοκιμής. Όταν η αξία είναι λιγότερο από 0, σημαίνει ότι η δοκιμή δεν έχει καμία δράση. |
Κατασκευή παραμέτρου
Σειρά αναμονής | Όνομα παραμέτρου | Αριθμός ψηφιολέξεων | Περιγραφή | Σημείωση |

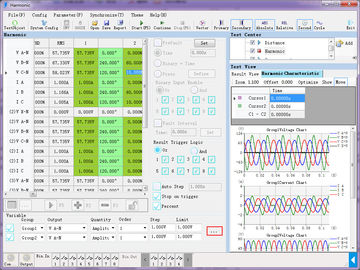

0 | nModelType | 4 | Πρότυπος τύπος | Το στοιχείο είναι τύπου int32, η αξία καθορίζεται σε 2 στην αρμονική δοκιμή |
1 | gfRange [7] [21] | 7*21*4 | Αρμονική αξία εύρους | Ο τύπος στοιχείων είναι μια δισδιάστατη σειρά επιπλεόντων σωμάτων, 7 φάση 21 αρμονικές, η φάση 7 είναι UA, UB, UC, UX, IA, IB, ολοκληρωμένο κύκλωμα στη σειρά, προεπιλογή 0A, 0V |
2 | gfPhase [7] [21] | 7*21*4 | Αρμονική φάση | Ο τύπος στοιχείων είναι μια δισδιάστατη σειρά επιπλεόντων σωμάτων, 7 φάση 21 αρμονικές, η φάση 7 είναι UA, UB, UC, UX, IA, IB, ολοκληρωμένο κύκλωμα, και η προεπιλογή είναι 0 βαθμοί |
3 | fBaseFreqency | 4 | Θεμελιώδης συχνότητα | Ο τύπος στοιχείων είναι σειρά επιπλεόντων σωμάτων |
4 | fOutputTime | 4 | χρόνος παραγωγής | Το στοιχείο είναι τύπος επιπλεόντων σωμάτων, η μονάδα είναι δεύτερη, περιγράφοντας τον πιό μακροχρόνιο χρόνο αυτής της παραγωγής |
5 | nInputBinaryLogic | 4 | δυαδική λογική εισαγωγής | Το στοιχείο είναι τύπος int32, η αξία 0 είναι λογική Ή, η αξία 1 είναι λογική ΚΑΙ |
6 | nInputBinaryEnable | 4 | 8 ζευγάρια της δυαδικής εισαγωγής επιτρέπουν | Το στοιχείο είναι τύπου int32, που καθορίζει το δυαδικό ποσό 1 εισαγωγής στο δυαδικό ποσό 8 εισαγωγής από χαμηλή σε υψηλή κομμάτι-κωδικοποιημένη, στη σειρά: 1, 2, 3, 4, 5, 6, 7, 8 η αξία 0 σημαίνει ότι η δυαδική εισαγωγή είναι άκυρη, η αξία 1 ισχύει |
7 | fActionTime | 4 | χρόνος δράσης | Το στοιχείο είναι τύπου επιπλεόντων σωμάτων και η μονάδα είναι δεύτερη. Καταγράφει το χρόνο δράσης αυτής της παραγωγής. Αυτή η μεταβλητή είναι παραγωγή υπό μορφή αποτελεσμάτων της δοκιμής. Όταν η αξία είναι λιγότερο από 0, σημαίνει ότι η δοκιμή δεν έχει καμία δράση. |
Κατασκευή παραμέτρου
Στοιχείο αριθ. | όνομα παραμέτρου | Αριθμός ψηφιολέξεων | Περιγραφή παραμέτρου | Παρατήρηση |
0 | nModelType | 4 | τύπος ενότητας | Ο τύπος στοιχείων είναι τύπος int32, όταν χρησιμοποιούμε κρατικό sequencer την ενότητα, η σταθερά αξίας ως 3 |
1 | nStateCount | 4 | Αριθμός κρατών | Το στοιχείο είναι τύπου int32 |
2 | pStateParam |
nStateCount * STATE_SIZE |
Κρατική παράμετρος | Το στοιχείο είναι ένας τύπος δεικτών (επιτραπέζια σειρά ενιαίος-κρατικής παραμέτρου), και το διαστημικό μέγεθός του είναι ένα πολλαπλάσιο της ενιαίος-κρατικής δομής |
3 | nStateIndex | 4 | Ο αύξων αριθμός της παρούσας παραγωγής | Το στοιχείο είναι τύπου int32, που αρχίζει από 0, δείχνοντας ότι το κράτος είναι αυτήν την περίοδο παραγωγή. Αυτή η μεταβλητή είναι παραγωγή υπό μορφή αποτελεσμάτων της δοκιμής, που απεικονίζουν την τρέχουσα θέση παραγωγής δοκιμής σε πραγματικό - χρόνος. |
STATE_SIZE είναι το μέγεθος διαστήματος αποθήκευσης του πίνακα παραμέτρου της ενιαίας κρατικής δομής.
Η δομή του ενιαίου πίνακα κρατικής παραμέτρου είναι:
Στοιχείο αριθ. | όνομα παραμέτρου | Αριθμός ψηφιολέξεων | Περιγραφή παραμέτρου | Παρατήρηση |
0 | gfRange [13] | 4*13 | αξία εύρους 13 φάσης | Ο τύπος στοιχείων είναι μια σειρά επιπλεόντων σωμάτων, που ακολουθείται από το UA, UB, UC, UX, IA, IB, ολοκληρωμένο κύκλωμα, UA, Ub, Uc, Ia, Ib, ολοκληρωμένο κύκλωμα, και η προεπιλογή είναι 0A, 0V |
1 | gfPhase [13] | 4*13 | φάση 13 | Ο τύπος στοιχείων είναι μια σειρά επιπλεόντων σωμάτων, που ακολουθείται από το UA, UB, UC, UX, IA, IB, ολοκληρωμένο κύκλωμα, UA, Ub, Uc, Ia, Ib, ολοκληρωμένο κύκλωμα, και η προεπιλογή είναι 0 βαθμός |
2 | gfFrequency [13] | 4*13 | συχνότητα 13 φάσης | Ο τύπος στοιχείων είναι μια σειρά επιπλεόντων σωμάτων, που ακολουθείται 50Hz από το UA, UB, UC, UX, IA, IB, ολοκληρωμένο κύκλωμα, UA, Ub, Uc, Ia, Ib, ολοκληρωμένο κύκλωμα, και η προεπιλογή είναι |
3 | fOutputTime | 4 | χρόνος παραγωγής | Το στοιχείο είναι τύπος επιπλεόντων σωμάτων, η μονάδα είναι δεύτερη, περιγράφοντας τον πιό μακροχρόνιο χρόνο αυτής της παραγωγής |
4 | nInputBinaryLogic | 4 | Δυαδική λογική εισαγωγής | Το στοιχείο είναι τύπος int32, η αξία 0 είναι λογική Ή, η αξία 1 είναι λογική ΚΑΙ |
5 | nInputBinaryEnable | 4 | 8 ζευγάρια της δυαδικής εισαγωγής επιτρέπουν | Το στοιχείο είναι τύπου int32, που καθορίζει το δυαδικό ποσό 1 εισαγωγής στο δυαδικό ποσό 8 εισαγωγής από χαμηλή σε υψηλή κομμάτι-κωδικοποιημένη, στη σειρά: 1, 2, 3, 4, 5, 6, 7, 8 η αξία 0 σημαίνει ότι η δυαδική εισαγωγή είναι άκυρη, η αξία 1 ισχύει |
6 | nTriggerKind | 4 | Όρος κρατικής ώθησης | Το στοιχείο είναι τύπου int32, η αξία 0 είναι χρονική ώθηση, η αξία 1 είναι χρόνος συν το άνοιγμα της ώθησης ποσού, η αξία 2 ανοίγει το ποσό, η αξία 3 είναι κουμπί |
7 | nOutputBinaryState | 4 | Δυαδικό αρχικό κράτος παραγωγής | Το στοιχείο είναι τύπου int32, που καθορίζει από τη δυαδική παραγωγή 1 μέχρι τη δυαδική παραγωγή 4 με την κομμάτι-κωδικοποίηση από χαμηλό υψηλό, μια ενιαία αξία 0 δείχνει ότι η παραγωγή είναι κλειστή (κανένα σήμα παραγωγής), και η αξία 1 δείχνει ότι η παραγωγή είναι κλειστή |
8 | fOutputBinaryHoldTime | 4 | Δυαδικός χρόνος λαβής παραγωγής | Το στοιχείο είναι τύπου επιπλεόντων σωμάτων, η μονάδα είναι δεύτερη, το οποίο αντιπροσωπεύει το χρόνο εκμετάλλευσης της αρχικής κατάστασης της δυαδικής παραγωγής |
9 | fActionTime | 4 | χρόνος δράσης | Το στοιχείο είναι τύπου επιπλεόντων σωμάτων και η μονάδα είναι δεύτερη. Καταγράφει το χρόνο δράσης αυτής της παραγωγής. Αυτή η μεταβλητή είναι παραγωγή υπό μορφή αποτελεσμάτων της δοκιμής. Όταν η αξία είναι λιγότερο από 0, σημαίνει ότι η δοκιμή δεν έχει καμία δράση. |
