Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Σειρά τάσης: | 0~300V | Ακρίβεια τάσης: | ±0.1% |
---|---|---|---|
Μέγεθος (W Χ Χ Χ Δ): | 360 X 140 X 325mm | Βάρος: | <8 kg=""> |
Λειτουργούσα θερμοκρασία: | -10°C μέχρι + 55°C | Υγρασία: | Σχετική υγρασία 5% μέχρι 95% που δεν συμπυκνώνει |
Υψηλό φως: | Συσκευή ανάλυσης CT IEC 60044-1,Συσκευή ανάλυσης CT IEC 61869-2,Σύνολο δοκιμής τρεχόντων μετασχηματιστών IEC 60044-1 |

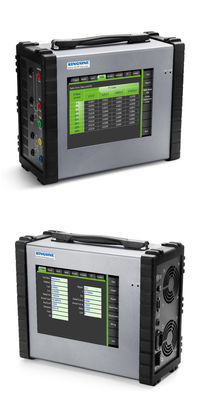

Η δοκιμή τρεχόντων μετασχηματιστών έθεσε iec60044-1 συσκευή ανάλυσης KT210 CT
Περιγραφή της συσκευής ανάλυσης τρεχόντων μετασχηματιστών
Η πλήρης λειτουργία μέτρησης, αυτό μπορεί να εξετάσει όλο τον τρέχοντα μετασχηματιστή τύπων για τη δευτεροβάθμια υπερφόρτωση, τη δευτεροβάθμια αντίσταση βρόχων, το χαρακτηριστικές, παροδικές χαρακτηριστικό διέγερσης, την αναλογία διαφορά, τη διαφορά γωνίας και την πολικότητα. Μπορεί επίσης να εξετάσει τον ακριβή συντελεστή ορίου (ALF), το συντελεστή ασφάλειας συσκευών (FS), τη δευτεροβάθμια χρονική σταθερά (TS), remanence το συντελεστή (KR), τον παροδικό συντελεστή περιοχής (Ktd), την τάση κάμψης, ρεύμα, επίπεδο, αυτεπαγωγή κορεσμού, un-saturation αυτεπαγωγή, καμπύλη λάθους 5% 10%, του τρέχοντος μετασχηματιστή, βρόχος υστέρησης για τον τρέχοντα μετασχηματιστή, και να αξιολογήσει το αποτέλεσμα της δοκιμής σύμφωνα με τα καθορισμένα πρότυπα.
Χαρακτηριστικό γνώρισμα του συνόλου δοκιμής τρεχόντων μετασχηματιστών
● | Η υψηλή ακρίβεια μέτρησης, ακρίβεια αντίστασης είναι 0.1%+1mΩ, βαθμός φάσης accuracy±0.05, η μεταβλητή ακρίβεια είναι ±0.1% (1-5000), η μεταβλητή ακρίβεια είναι ±0.2% (5000-10000). |
● | Μπορεί να εξετάσει τον τρέχοντα μετασχηματιστή σύμφωνα με iec60044-1, iec60044-6, iec61869-2 και ANSI30/45 τυποποιημένο κ.λπ. |
● | Η πλήρης λειτουργία μέτρησης, αυτό μπορεί να εξετάσει όλο τον τρέχοντα μετασχηματιστή τύπων για τη δευτεροβάθμια υπερφόρτωση, τη δευτεροβάθμια αντίσταση βρόχων, το χαρακτηριστικές, παροδικές χαρακτηριστικό διέγερσης, την αναλογία διαφορά, τη διαφορά γωνίας και την πολικότητα. Μπορεί επίσης να εξετάσει τον ακριβή συντελεστή ορίου (ALF), το συντελεστή ασφάλειας συσκευών (FS), τη δευτεροβάθμια χρονική σταθερά (TS), remanence το συντελεστή (KR), τον παροδικό συντελεστή περιοχής (Ktd), την τάση κάμψης, ρεύμα, επίπεδο, αυτεπαγωγή κορεσμού, un-saturation αυτεπαγωγή, καμπύλη λάθους 5% 10%, του τρέχοντος μετασχηματιστή, βρόχος υστέρησης για τον τρέχοντα μετασχηματιστή, και να αξιολογήσει το αποτέλεσμα της δοκιμής σύμφωνα με τα καθορισμένα πρότυπα. |
● | Δοκιμή PT όπως για εκείνους επαγωγικό PT που εδρεύει στον καθορισμό GB1207-2006 (iec60044-2), συσκευή ανάλυσης KT210 CT/PT μπορεί επίσης να τους εξετάσει. Η συσκευή ανάλυσης KT210 CT/PT μπορεί να κάνει τη μεταβλητή αναλογία, την πολικότητα και τη δευτεροβάθμια δοκιμή διέγερσης τυλίγματος επαγωγικού PT. |
Προδιαγραφή της συσκευής δοκιμής τρεχόντων μετασχηματιστών
Εισαγωγή μέτρησης τάσης | |
Δευτεροβάθμια σειρά εισαγωγής | 0~300V |
Ανώτατο σημείο γονάτων | 30KV |
Δευτεροβάθμια ακρίβεια εισαγωγής | ±0.1% |
Αρχική σειρά εισαγωγής | 0~30V |
Αρχική ακρίβεια εισαγωγής | ±0.1% |
Παραγωγή | |
Τάση παραγωγής | 0 Vac σε 120 Vac |
Ρεύμα παραγωγής | 0 Α σε 5 Α (αιχμή 15 Α) |
Δύναμη παραγωγής | 0 VA σε 450 VA (αιχμή 1500 VA) |
Παροχή κύριου ηλεκτρικού ρεύματος | |
Τάση εισαγωγής | 176 Vac σε 264 Vac @ 10A Max |
Επιτρεπτή τάση εισαγωγής | 120 Vdc σε 370 Vdc @ 5A Max |
Συχνότητα | 50 / 60 Hz |
Επιτρεπτή συχνότητα | 47 Hz σε 63 Hz |
Σύνδεση | Τυποποιημένη υποδοχή 60320 εναλλασσόμενου ρεύματος |
Φυσικές διαστάσεις | |
Μέγεθος (W Χ Χ Χ Δ) | 360 X 140 X 325mm |
Βάρος | <8 kg=""> |
Περιβαλλοντικές συνθήκες | |
Λειτουργούσα θερμοκρασία | -10°C μέχρι + 55°C |
Θερμοκρασία αποθήκευσης | -25°C μέχρι + 70°C |
Υγρασία | Σχετική υγρασία 5% μέχρι 95% που δεν συμπυκνώνει |
Πλεονέκτημα του συστήματος δοκιμής τρεχόντων μετασχηματιστών
Εύκολος τη συσκευή ανάλυσης να ενεργοποιήσει του CT/PT,
120V/τρέχουσα παραγωγή 15A,
λειτουργία οθόνης αφής 9,7 ίντσας,
IEC60044-1, IEC60044-6, IEC61869-2, ΠΡΌΤΥΠΑ ANSI30/45
Υψηλή σταθερότητα για τη δοκιμή CT δακτυλίων
FAQ
Q: Μπορεί η συσκευή να εξετάσει τη λειτουργία των ηλεκτρονόμων συγχρονισμού ή συγχρονισμός-ελέγχου;
Α: Ναι.
Q: Πόσο περίπου η εγγύηση της επισκευής;
Α: Τα όλα προϊόντα μας έχουν 3 έτη εγγύησης της ελεύθερης επισκευής, και την ισόβια συντήρηση.
Q: Ποια είναι τα τεχνικά πλεονεκτήματά σας;
Α: Εύκολη να λειτουργήσει, να μετρήσει γρήγορα, όλη η δοκιμή μπορεί να γίνει αυτόματα βασισμένος στον ίδιο τύπο γραμμών σύνδεσης εκτός από τη μέτρηση σύνθετης αντίστασης υπερφόρτωσης.
