| Ονομασία μάρκας: | Kingsine |
| Τροποποιημένο: | 1 ομάδα |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |

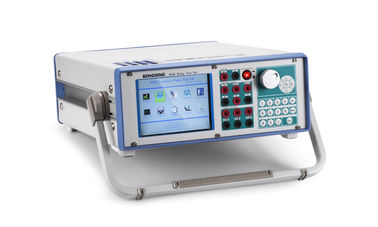

Δοκιμαστικό σύνολο δευτερογενούς έγχυσης προστατευτικού ρελέ K68i
1Εύκολο τεστ.
2Λειτουργικό μενού, απλή λειτουργία
3Δύναμη: 1000VA
4. Με λειτουργία ανίχνευσης αυτοκράτησης-γείωσης
5.Η μέγιστη τάση εναλλασσόμενου ρεύματος μπορεί να φθάσει τα 300V σε κάθε φάση
6. All-in-one σχεδιασμός αναμεταδότη δοκιμαστή με 6.4 ιντσών οθόνη LCD
Η πιο αποτελεσματική λύση για δοκιμές ρελέ!
Με όλα σε ένα σχέδιο, ικανό να δοκιμάσει τα περισσότερα από τα ρελέ με χειροκίνητο ή αυτοματοποίηση!
Χαρακτηριστικά λογισμικού
1- ικανή να δοκιμάσει τα περισσότερα ρελέ με χειροκίνητο ή αυτόματο τρόπο: ρελέ τάσης, ρελέ ρεύματος, ρελέ συχνοτήτων,
Ρέλε ισχύος, Ρέλε αντίστασης, Ρέλε αρμονικών, Ρέλε απόστασης κλπ.
2Με τη λειτουργία ανίχνευσης αυτοκατοικίας-γείωσης, η διεπαφή λογισμικού μπορεί να δείξει εάν η στεγαστική
είτε είναι καλά γείωση είτε όχι, εξασφαλίζει αποτελεσματικά την ασφάλεια των δοκιμών.
Χαρακτηριστικά υλικού
1. All-in-one σχεδιασμός αναμεταδότη δοκιμαστή με 6,4 ίντσες οθόνη LCD;
2. 4 φάση AC τάση σάλτσα και 3-φάση AC σάλτσα ρεύματος μπορεί να προκύψει μαζί, ακόμη και το εύρος,
Φάση, η συχνότητα μπορεί να ρυθμιστεί ανεξάρτητα.
3Η μέγιστη τάση εναλλασσόμενου ρεύματος μπορεί να φθάσει τα 300V σε κάθε φάση, προσφέρει ανεξάρτητη Aux. DC σε δοκιμασμένες συσκευές, 0 ~ 300
V/0.6A (Απόλυτη και ρυθμιζόμενη)
4Προσφέρουν διαφορετικό τύπο θύρας υπολογιστή: θύρα USB, θύρα RJ45, θύρα βίντεο VGA, θύρες USB / RJ45
είναι βολικό για τη μεταφορά δεδομένων, το VGA Video Port μπορεί να συνδεθεί με τον προβολέα και εύκολο για μελέτη και εκπαίδευση·
5Υπερ-μακροχρόνια ζωή περιστρεφόμενος κωδικοποιητής + λειτουργικό πληκτρολόγιο.
Τεχνικά δεδομένα του K68
|
Μηχανές ηλεκτροπαραγωγής |
||
|
Εγκατάσταση Πεδίο |
4 φάσεις εναλλασσόμενης ροής (L-N) |
4 x 0... 300V |
|
|
Δύο φάσεις εναλλασσόμενης ροής (L-L) |
2x 0...600 V |
|
Δύναμη |
4 φάσεις εναλλασσόμενης ροής (L-N) |
4 x110VA, σε 0...300 V |
|
|
Δύο φάσεις εναλλασσόμενης ροής (L-L) |
2 x 220VA, σε ισχύ 0... 600 V |
|
Ακριβότητα |
< 0,07% ανάγνωση + 0,03% εγγυημένο εύρος από 0 έως 300V < 0,04% ανάγνωση + 0,01% εύρος τυπικό σε 0-300V |
|
|
Απόφαση |
1mV |
|
|
Ηλεκτρογεννήτες ρεύματος |
||
|
Εγκατάσταση Πεδίο |
3 φάσεις εναλλασσόμενης ροής (L-N) |
3 x 0... 35 Α |
|
|
1 φάση AC (3L-N) |
1 x 0...105 Α |
|
Δύναμη |
3 φάσεις εναλλασσόμενης ροής (L-N) |
1x 450VA, σε 0... 35A |
|
|
1 φάση AC (3L-N) |
1 x 1000VA, σε 0...105A |
|
Ακριβότητα |
< 0,14% ανάγνωση + 0,06% εγγυημένο εύρος σε 0-35A < 0,05% ανάγνωση + 0,02% εύρος τυπικό σε 0-35A |
|
|
Απόφαση |
1mA |
|
|
Γεννήτριες, γενικές |
||
|
Συχνότητα |
Πεδίο |
0... 1000 Hz |
|
|
Ακρίβεια / παραίτηση |
σφάλμα < 0,001 Hz σε 10... 65 Hz, Λάθος < 0,01 Hz σε 65 Hz...450 Hz Λάθος < 0,02 Hz σε 450 Hz...1000 Hz |
|
|
Απόφαση |
0.001Hz |
|
Φάση |
Πεδίο |
- 360°... +360° |
|
|
Ακρίβεια / παραίτηση |
Λάθος < 0,2 ° |
|
|
Απόφαση |
0.1° |
|
Χρόνος |
Πεδίο |
0... 999, 999, 999 |
|
|
Ακρίβεια / παραίτηση |
Λάθος <1 ms |
|
Συστήματα παραγωγής συνεχούς ρεύματος |
||
|
Περιοχές τάσης |
0... 300V/180VA |
|
|
Περιοχές ρεύματος |
0... 20A/300W |
|
|
Ακριβότητα |
Λάθος <0,1% ανάγνωση + εγγυημένο εύρος 0,1% σε 0...300 V· Λάθος <0,1% ανάγνωση + εγγυημένο εύρος 0,1% σε 0...20 A· |
|
|
Απόφαση |
1mA· 1 mV |
|
|
Υποδομές συνεχούς τροφοδοσίας |
||
|
Πεδίο |
0...300V/0,6A |
|
|
Δυαδικές εισροές |
||
|
Αριθμός |
8 ζευγάρια |
|
|
Συμβατή τάση |
10V... 250V DC |
|
|
Δυαδικές εξόδους |
||
|
Αριθμός |
4 ζευγάρια |
|
|
Δυναμικότητα |
250V/3A (AC/DC) |
|
|
Συγχρονισμός |
||
|
Τρόπος συγχρονισμού |
GPS |
|
|
Αρμονική |
||
|
Χρόνοι αρμονικής επικαλύψεως |
2... 9 φορές |
|
|
Ηλεκτρική τροφοδοσία |
||
|
Ονομαστική τάση εισόδου |
220V±20% VAC, 1 φάση |
|
|
Δύναμη |
1000VA |
|
|
Ονομαστική συχνότητα |
50 ± 10% Hz |
|
|
Περιβαλλοντικές συνθήκες |
||
|
Θερμοκρασία λειτουργίας |
-5 °C... 55 °C |
|
|
Θέρμανση αποθήκευσης |
-20 °C... 75 °C |
|
|
Περιοχή υγρασίας |
5%... 90%, μη συμπυκνωτικό |
|
|
Βάρος |
20 κιλά |
|
|
Μέγεθος |
460 ((D) × 140 (W) × 360 (H) mm |
|
|
Διασύνδεση |
RJ45, USB, VGA |
|
Κατάλογος δοκιμαστών αναμεταδόσεων κύριας σειράς
|
Η σειρά K68 |
K68 |
3x35A, 4x130V, 5 λειτουργίες, Ethernet, TFT LCD, WinCE |
|
K68i |
3x35A, 4x300V, 5 λειτουργίες, Ethernet, TFT LCD, WinCE |
Βασικές λειτουργίες
|
Άρθρα |
- Όχι, όχι, όχι. |
|
Ρέλε υπερεύματος |
51/76 |
|
Αναμεταδιδαστές υπερχείλισης αντίστροφου χρόνου |
50 |
|
Ρέλε υποστροφής |
37 |
|
Αναμεταδιδαστές σφάλματος γης |
50 |
|
Αναμεταδιδαστήρες κατευθυντήριου υπερστροφικού |
67 |
|
Αναμεταδιδαστές κατεύθυνσης σφάλματος εδάφους |
67N |
|
Ρέλε υπερτάσεων |
59 |
|
Ρέλε χαμηλής τάσης |
27 |
|
Ρέλε τάσης κατεύθυνσης |
91 |
|
Αναμεταδιδόμενοι τροφοδοτητές |
32 |
|
Ρέλε συντελεστή ισχύος |
55 |
|
Εξοπλισμός προστασίας από απόσταση (φάση κατά φάση) |
21 |
|
Συσκευές αυτοματοποιημένης επανακλείδωσης |
79 |
|
Αναμεταδιδόμενοι αποσύνδεσης |
94 |
|
Ρέλε ρύθμισης τάσης |
|
|
Αναμεταδιδόμενοι υπερ-εμπεδάνης, Z> |
|
|
Αναμεταδιδόμενοι υπο-αποστέρησης, Z |
|
|
Αναμεταδιδαστές χρονικής καθυστέρησης |
|
