| Ονομασία μάρκας: | Kingsine |
| Αριθμός μοντέλου: | K3030L |
| Τροποποιημένο: | 1 ομάδα |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |

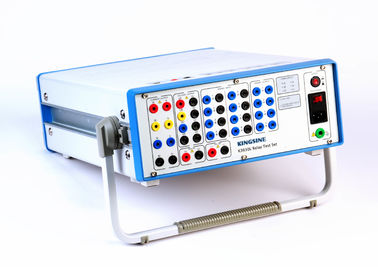

50Hz/δευτεροβάθμιο σύνολο δοκιμής εγχύσεων 220V, τρόπος K3030L ΠΣΤ
4 ζευγάρια δυαδικής παραγωγής
Ικανότητα: 250V/3A AC/DC
4-φάση εναλλασσόμενο ρεύμα (λ-ν)
Φιλικό λογισμικό PC για την εύκολη λειτουργία!
K30 ο ελεγκτής ηλεκτρονόμων σειράς είναι εξαιρετικά σχέδιο για τον υπερπόντιο χρήστη, με το φιλικό λογισμικό PC ως ανάγκη σας, τα μοναδικές χαρακτηριστικά γνωρίσματα και οι λειτουργίες σας βοηθούν όλος ο τρόπος!
1. Το μοναδικό self-protection σύστημα βεβαιώνει την ισχυρή προστασία πότε το όργανο λειτουργεί, αυτόματη στάση η παραγωγή όταν το δίκτυο είναι ανώμαλο
2. Ο μοναδική διακόπτης δύναμης και η τεχνολογία ενισχυτών, έτσι η ακρίβεια παραγωγής και η αποδοτικότητα και ο παράγοντας δύναμης αυξάνονται, ο οποίος προσαρμόζεται στη διεθνή τάση της ενέργειας εκτός από και της προστασίας του περιβάλλοντος
3. Με τη λειτουργία συναγερμών της κατοικίας που στηρίζει τη δοκιμή και την εξωτερική εισαγωγή τάσης, στην προσωπική ασφάλεια εγγύησης
4. Δύο σε ένας από το μετρητή και την πηγή, με τη λειτουργία και της εσωτερικής και εξωτερικής δοκιμής, μόνος-βαθμολόγηση, παλμογράφος, και η διάρκεια κάθε παλμογράφου φθάνουν στη δεκαετία του '50 (προαιρετική λειτουργία)
5. Προσφορά ανεξάρτητο Aux. Συνεχές ρεύμα στις δοκιμασμένες συσκευές, 0 ~ 300V/0.6A (Poleless και διευθετήσιμος)
6. Λειτουργία της δοκιμής μετρητών μετατροπέων και ενέργειας (προαιρετική λειτουργία)
7. Εξεταστικός τη μοναδική λειτουργία ελέγχου παραγωγής προσφοράς διεπαφών και προ-καμπύλη-επισήμανση της λειτουργίας, βοηθά περισσότερη επίτόπου ανάλυση.
Τεχνικά στοιχεία K3030L
|
Γεννήτριες τάσης |
||
|
Ρύθμιση Σειρά |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4 X 0… 130 Β |
|
2-phase εναλλασσόμενο ρεύμα (λ-λ) |
2 X 0… 260 Β |
|
|
Δύναμη |
4-φάση εναλλασσόμενο ρεύμα (λ-ν) |
4 Χ 70VA, σε 0… 130 Β |
|
2-phase εναλλασσόμενο ρεύμα (λ-λ) |
2 Χ 110VA, σε 0… 260 Β |
|
|
Ακρίβεια |
<0> σε 0… 130 Β <0> σε 0-130V |
|
|
Ψήφισμα |
1mV |
|
|
Τρέχουσες γεννήτριες |
||
|
Ρύθμιση Σειρά |
3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3 X 0… 30 Α |
|
1-φάση εναλλασσόμενο ρεύμα (2l-ν) |
1 X 0… 60 Α |
|
|
1-φάση εναλλασσόμενο ρεύμα (3l-ν) |
1 X 0… 90 Α |
|
|
Δύναμη |
3-phase εναλλασσόμενο ρεύμα (λ-ν) |
3x 450VA, σε 0… 30A |
|
1-φάση εναλλασσόμενο ρεύμα (2l-ν) |
1x 600VA, σε 0… 60A |
|
|
1-φάση εναλλασσόμενο ρεύμα (3l-ν) |
1 X 1500 VA, σε 0… 90A (μέγιστο) |
|
|
Ακρίβεια |
<0> <0> |
|
|
Ψήφισμα |
1mA |
|
|
Γεννήτριες, γενικές |
||
|
Συχνότητα |
Σειρά |
0… 1000 Hz |
|
Ακρίβεια/κλίση |
Λάθος<> Λάθος<> Λάθος<> |
|
|
Ψήφισμα |
0.001Hz |
|
|
Φάση |
Σειρά |
- 360°… +360° |
|
Ακρίβεια/κλίση |
Λάθος<> |
|
|
Ψήφισμα |
0.1° |
|
|
Χρονόμετρο |
Σειρά |
Άπειρος |
|
Ακρίβεια/κλίση |
Λάθος<0> |
|
|
ΣΥΝΕΧΕΙΣ γεννήτριες |
||
|
Σειρές τάσης |
0… 300V/110W |
|
|
Τρέχουσες σειρές |
0… 20A/300W |
|
|
Ακρίβεια |
<0> <0> |
|
|
<0> <0> |
||
|
Ψήφισμα |
1mA 1 MV |
|
|
ΣΥΝΕΧΗΣ ανεφοδιασμός Aux |
||
|
Σειρά |
0… 300V/110W |
|
|
Δυαδικές εισαγωγές |
||
|
Αριθμός |
8 ζευγάρια |
|
|
Συμβατή τάση |
10V… συνεχές ρεύμα 250V |
|
|
Δυαδικά αποτελέσματα |
||
|
Αριθμός |
4 ζευγάρια |
|
|
Ικανότητα |
250V/3A AC/DC |
|
|
Συγχρονισμός |
||
|
Τρόπος συγχρονισμού |
ΠΣΤ |
|
|
Αρμονικός |
||
|
Αρμονικοί χρόνοι επικάλυψης |
2… 20 φορές |
|
|
Παροχή ηλεκτρικού ρεύματος |
||
|
Ονομαστική τάση εισαγωγής |
85V… εναλλασσόμενο ρεύμα 264V |
|
|
Δύναμη |
2000VA |
|
|
Ονομαστική συχνότητα |
47Hz….65Hz |
|
|
Περιβαλλοντικές συνθήκες |
||
|
Θερμοκρασία λειτουργίας |
-5°C… 55 °C |
|
|
Θερμοκρασία αποθήκευσης |
-20°C… 75 °C |
|
|
Σειρά υγρασίας |
5%… 90 %, non-condensing |
|
|
Βάρος |
17,5 κλ |
|
|
Διαστάσεις |
480 (D) ×140 (W)×360 (η) χιλ. |
|
|
Σύνδεση PC |
RJ45 |
|
K30 δοκιμή ηλεκτρονόμων προστασίας σειράς καθορισμένη:
|
Πρότυπο |
Κανάλια |
Αποτελέσματα εναλλασσόμενου ρεύματος |
|
K3063i/K3063Li |
10 κανάλια παραγωγής |
6*30A/3*40A/4*300V |
|
K3030i/K3030Li |
7 κανάλια παραγωγής |
3*30A/4*300V |
|
K3066 |
13 κανάλια παραγωγής |
6*20A/3*40A/7*130V |
|
K3063 |
10 κανάλια παραγωγής |
6*20A/3*40A/4*130V |
|
K3040 |
7 κανάλια παραγωγής |
3*40A/4*130V |
|
K3030 |
7 κανάλια παραγωγής |
3*30A/4*130V |
Σημαντικές λειτουργίες:
|
Στοιχεία |
IEEE (Ρ) αριθ. |
|
Ηλεκτρονόμος συγχρονισμού |
|
|
Ελάττωμα transplay |
|
|
Συγχρονισμός ΠΣΤ |
|
|
Overcurrent ηλεκτρονόμοι |
50/76 |
|
Αντίστροφοι χρονικό overcurrent ηλεκτρονόμοι |
51 |
|
Ηλεκτρονόμοι υπόγειου ρεύματος |
37 |
|
Ηλεκτρονόμοι επίγειων ελαττωμάτων |
50 |
|
Κατευθυντικοί overcurrent ηλεκτρονόμοι |
67 |
|
Κατευθυντικοί ηλεκτρονόμοι επίγειων ελαττωμάτων |
67N |
|
Overvoltage ηλεκτρονόμοι |
59 |
|
Ηλεκτρονόμοι Undervoltage |
27 |
|
Κατευθυντικοί ηλεκτρονόμοι τάσης |
91 |
|
Κατευθυντικοί ηλεκτρονόμοι δύναμης |
32 |
|
Ηλεκτρονόμοι παράγοντα δύναμης |
55 |
|
Διαφορική προστασία (διαφορικά κυκλώματα) |
87 |
|
Εξοπλισμός προστασίας απόστασης (φάση από τη φάση) |
21 |
|
Αρνητικοί overcurrent ακολουθίας ηλεκτρονόμοι |
46N |
|
Προστασία υπερφόρτωσης μηχανών |
51/86 |
|
Αυτόματες reclosing συσκευές |
79 |
|
Ηλεκτρονόμοι θέσης σε λειτουργία |
94 |
|
Ρυθμίζοντας ηλεκτρονόμοι τάσης |
|
|
Ηλεκτρονόμοι Overimpedance, Z> |
|
|
Ηλεκτρονόμοι Underimpedance, Ζ |
|
|
Ηλεκτρονόμοι χρονικής καθυστέρησης |
|
