| Ονομασία μάρκας: | Kingsine |
| Αριθμός μοντέλου: | K3066L |
| Τροποποιημένο: | 1 ομάδα |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |

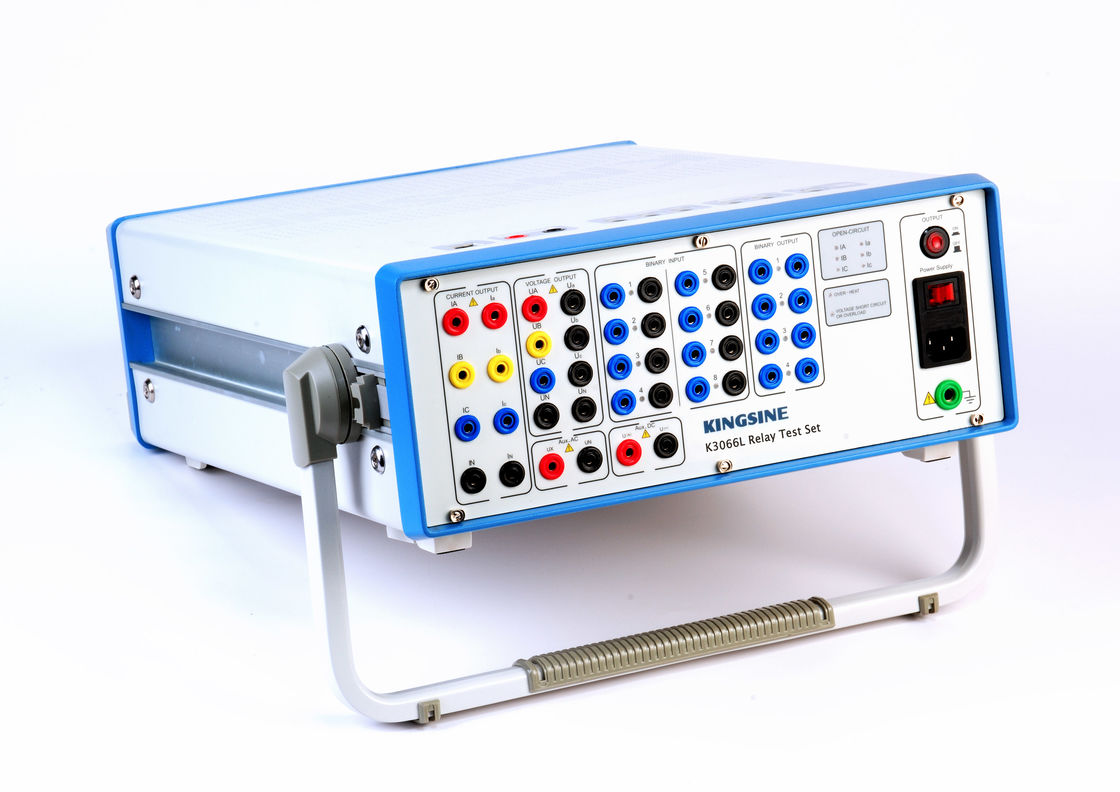

Δοκιμαστικό σετ δευτερογενούς ένεσης 250V / 3A, συνδέσεις RJ45 K3066L
4 ζευγάρια Δυαδική έξοδος
8 ζεύγη Δυαδικές εισροές
Δύναμη:2000VA
Επτά φάσεις εναλλασσόμενου ρεύματος (L-N)
Φιλικό λογισμικό για τον υπολογιστή για εύκολη λειτουργία!
Η σειρά K30 είναι εξαιρετικά σχεδιασμένη για χρήστες στο εξωτερικό, με φιλικό λογισμικό PC όπως χρειάζεστε, μοναδικά χαρακτηριστικά και λειτουργίες που σας βοηθούν σε όλη τη διαδρομή!
1. Μοναδικό σύστημα αυτοπροστασίας διασφαλίζουν την ισχυρή προστασία όταν το όργανο λειτουργεί, αυτόματη διακοπή της εξόδου όταν το δίκτυο είναι ανώμαλο.
2. Μοναδική τεχνολογία διακόπτη ισχύος και ενισχυτή, έτσι ώστε να αυξηθεί η ακρίβεια της εξόδου και η απόδοση ισχύος και ο συντελεστής,που συμμορφώνεται με τη διεθνή τάση εξοικονόμησης ενέργειας και προστασίας του περιβάλλοντος;
3. Με λειτουργία συναγερμού δοκιμής γείωσης του σπιτιού και εξωτερική είσοδο τάσης, για να εγγυηθεί την προσωπική ασφάλεια;
4. Δύο σε ένα μετρητή και πηγή, με λειτουργία εσωτερικής και εξωτερικής δοκιμής, αυτοκαθορισμού, οσκιλογράφος, και η διάρκεια κάθε οσκιλογράφου φτάνει τα 50S (προαιρετική λειτουργία).
5. Προσφέρει ανεξάρτητη Aux. DC στις δοκιμαζόμενες συσκευές, 0 ~ 300V/0.6A (απόλυτη και ρυθμιζόμενη) ·
6. Λειτουργία δοκιμής μετατροπέα και μετρητή ενέργειας (προαιρετική λειτουργία) ·
7. Δοκιμαστική διεπαφή προσφέρουν μοναδική λειτουργία παρακολούθησης της παραγωγής και λειτουργία Pre-curve-tracing, βοηθά περισσότερο στην επί τόπου ανάλυση.
Τεχνικά δεδομένα του K3066L
|
Μηχανές ηλεκτροπαραγωγής |
||
|
Εγκατάσταση Πεδίο |
Επτά φάσεις εναλλασσόμενου ρεύματος (L-N) |
7 x 0... 130 V |
|
Δύο φάσεις εναλλασσόμενης ροής (L-L) |
2 x 0... 260 V |
|
|
Δύναμη |
Επτά φάσεις εναλλασσόμενου ρεύματος (L-N) |
7 x 70VA, σε 0... 130 V |
|
Δύο φάσεις εναλλασσόμενης ροής (L-L) |
2 x 110VA, σε 0... 260 V |
|
|
Ακριβότητα |
< 0,07% ανάγνωση + εγγυημένο εύρος 0,03% σε 0... 130 V < 0,02% ανάγνωση + 0,01% εύρος τυπικό σε 0-130V |
|
|
Απόφαση |
1mV |
|
|
Ηλεκτρογεννήτες ρεύματος |
||
|
Εγκατάσταση Πεδίο |
6 φάσεις εναλλασσόμενου ρεύματος (L-N) |
6 x 0... 30 Α |
|
3 φάσεις AC (2L-N) |
3 x 0... 60 Α (ομάδα Α II Β) |
|
|
1 φάση AC (3L-N) |
1 x 0... 180 A |
|
|
Δύναμη |
6 φάσεις εναλλασσόμενου ρεύματος (L-N) |
6x 450V, σε 0... 30A |
|
3 φάσεις AC (2L-N) |
3x 600VA, σε 0... 60A (ομάδα A II B) |
|
|
1 φάση AC (3L-N) |
1 x 1500 VA, σε 0... 180A (μέγιστο.) |
|
|
Ακριβότητα |
< 0,07% ανάγνωση + 0,06% εγγυημένο εύρος σε 0-30A < 0,02% ανάγνωση + 0,02% εύρος τυπικό σε 0-30A |
|
|
Απόφαση |
1mA |
|
|
Γεννήτριες, γενικές |
||
|
Συχνότητα |
Πεδίο |
0... 1000 Hz |
|
Ακρίβεια / παραίτηση |
σφάλμα < 0,001 Hz σε 10... 65 Hz, Λάθος < 0,01 Hz σε 65 Hz...450 Hz Λάθος < 0,02 Hz σε 450 Hz...1000 Hz |
|
|
Απόφαση |
0.001Hz |
|
|
Φάση |
Πεδίο |
- 360°... +360° |
|
Ακρίβεια / παραίτηση |
Λάθος < 0,2 ° |
|
|
Απόφαση |
0.1° |
|
|
Χρονοδιακόπτης |
Πεδίο |
Απεριόριστο |
|
Ακρίβεια / παραίτηση |
Λάθος <0,1ms |
|
|
Συστήματα παραγωγής συνεχούς ρεύματος |
||
|
Περιοχές τάσης |
0... 300V/110W |
|
|
Περιοχές ρεύματος |
0... 20A/300W |
|
|
Ακριβότητα |
< 0,07% ανάγνωση + 0,03% εγγυημένο εύρος από 0 έως 300V < 0,04% ανάγνωση + 0,02% εύρος τυπικό σε 0-300V |
|
|
< 0,14% ανάγνωση + 0,06% εγγυημένο εύρος σε 0-20A < 0,05% ανάγνωση + 0,02% εύρος τυπικό σε 0-20A |
||
|
Απόφαση |
1mA· 1 mV |
|
|
Υποδομές συνεχούς τροφοδοσίας |
||
|
Πεδίο |
0...300V/110W |
|
|
Δυαδικές εισροές |
||
|
Αριθμός |
8 ζευγάρια |
|
|
Συμβατή τάση |
10V... 250V DC |
|
|
Δυαδικές εξόδους |
||
|
Αριθμός |
4 ζευγάρια |
|
|
Δυναμικότητα |
250V/3A AC/DC |
|
|
Συγχρονισμός |
||
|
Τρόπος συγχρονισμού |
GPS |
|
|
Αρμονική |
||
|
Χρόνοι αρμονικής επικαλύψεως |
2... 20 φορές |
|
|
Ηλεκτρική τροφοδοσία |
||
|
Ονομαστική τάση εισόδου |
85V...264V AC |
|
|
Δύναμη |
2000VA |
|
|
Ονομαστική συχνότητα |
47Hz... 65Hz |
|
|
Περιβαλλοντικές συνθήκες |
||
|
Θερμοκρασία λειτουργίας |
-5 °C... 55 °C |
|
|
Θέρμανση αποθήκευσης |
-20 °C... 75 °C |
|
|
Περιοχή υγρασίας |
5%... 90%, μη συμπυκνωτικό |
|
|
Βάρος |
17.5 κιλά |
|
|
Μέγεθος |
480 ((D) × 140 (W) × 360 (H) mm |
|
|
Σύνδεση υπολογιστή |
RJ45 |
|
Δοκιμαστικό σύνολο προστατευτικού ρελέα σειράς K30:
|
Σχήμα |
Διάδρομοι |
Εναλλακτικές πηγές |
|
K3063i / K3063Li |
10 κανάλια εξόδου |
6*30A/3*40A/4*300V |
|
K3030i / K3030Li |
7 κανάλια εξόδου |
3*30A/4*300V |
|
Κ3066 |
13 κανάλια εξόδου |
6*20A/3*40A/7*130V |
|
Κ3063 |
10 κανάλια εξόδου |
6*20A/3*40A/4*130V |
|
Κ3040 |
7 κανάλια εξόδου |
3*40A/4*130V |
|
Κ3030 |
7 κανάλια εξόδου |
3*30A/4*130V |
Βασικές λειτουργίες:
|
Άρθρα |
- Όχι, όχι, όχι. |
|
Ρέλε συγχρονισμού |
|
|
Λάθος μετάδοσης |
|
|
Συγχρονισμός GPS |
|
|
Ρέλε υπερεύματος |
50/76 |
|
Αναμεταδιδαστές υπερχείλισης αντίστροφου χρόνου |
51 |
|
Ρέλε υποστροφής |
37 |
|
Αναμεταδιδαστές σφάλματος γης |
50 |
|
Αναμεταδιδαστήρες κατευθυντήριου υπερστροφικού |
67 |
|
Αναμεταδιδαστές κατεύθυνσης σφάλματος εδάφους |
67N |
|
Ρέλε υπερτάσεων |
59 |
|
Ρέλε χαμηλής τάσης |
27 |
|
Ρέλε τάσης κατεύθυνσης |
91 |
|
Αναμεταδιδόμενοι τροφοδοτητές |
32 |
|
Ρέλε συντελεστή ισχύος |
55 |
|
Διαφορετική προστασία (διαφορετικά κυκλώματα) |
87 |
|
Εξοπλισμός προστασίας από απόσταση (φάση κατά φάση) |
21 |
|
Αναμεταδιδόμενοι υπερεύματος αρνητικής ακολουθίας |
46N |
|
Προστασία από υπερφόρτωση κινητήρα |
51/86 |
|
Συσκευές αυτοματοποιημένης επανακλείδωσης |
79 |
|
Αναμεταδιδόμενοι αποσύνδεσης |
94 |
|
Ρέλε ρύθμισης τάσης |
|
|
Αναμεταδιδόμενοι υπερ-εμπεδάνης, Z> |
|
|
Αναμεταδιδόμενοι υπο-αποστέρησης, Z |
|
|
Αναμεταδιδαστές χρονικής καθυστέρησης |
|
