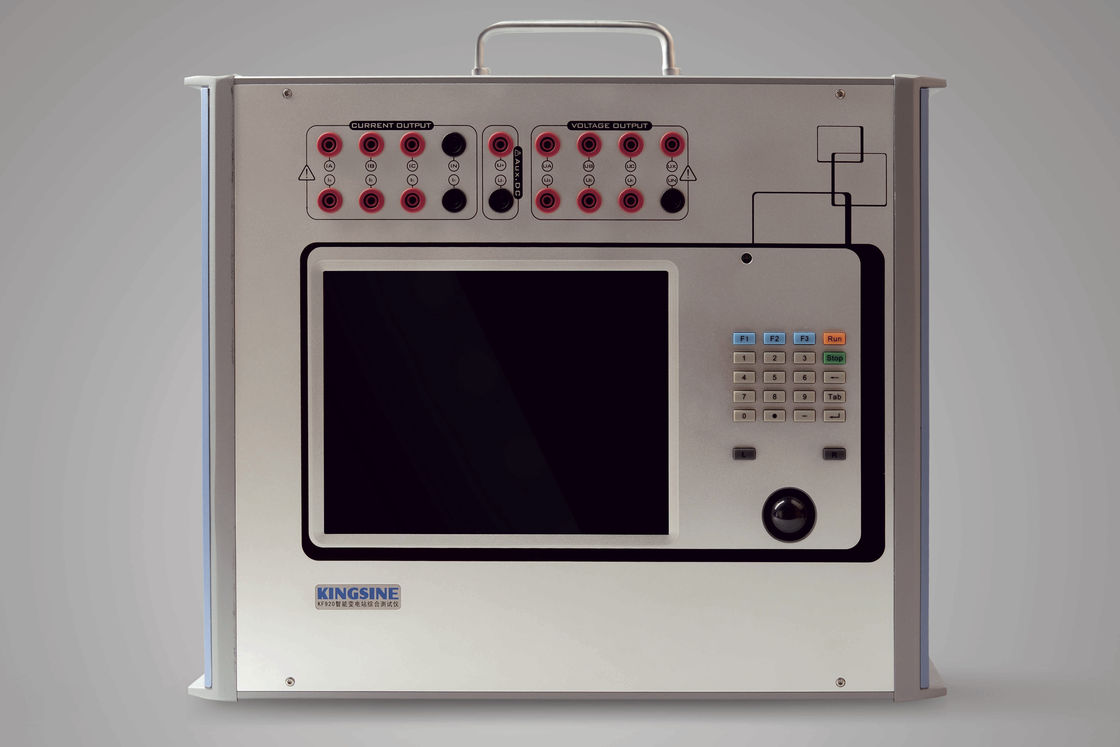

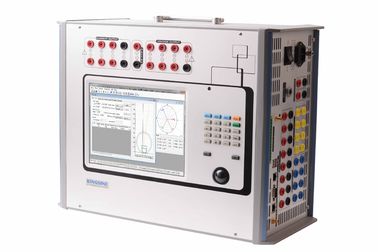

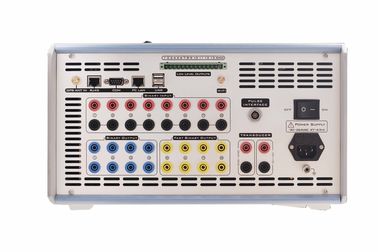

KF920 ινών καθολική ηλεκτρονόμων δοκιμή ηλεκτρονόμων προστασίας δοκιμής καθορισμένη

Αναλογικά κανάλια

Ρεύμα:

ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟ 6X30A@450VA

ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟ 3X60A@850VA

ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ ΤΟ 1X100A@1000VA

ΣΥΝΕΧΈΣ ΡΕΎΜΑ ΤΟ 6X20A@300W

Τάση:

ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 7X130V ΤΟ L-N@80VA

ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 3X260V ΤΟ L-N@110VA

ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 3X130V ΤΟ L-N@80W, 0,2 ΚΑΤΗΓΟΡΊΑ

Ακρίβεια:

Εναλλασσόμενο ρεύμα 0.1class, ΣΥΝΕΧΉΣ 0,2 κατηγορία

Διαστρεβλώσεις:

<0>

Βοηθητικό συνεχές ρεύμα:

Το 0~300V@120W

13 χαμηλού επιπέδου αποτελέσματα

Ποσότητα:

13 κανάλια, συνδετήρας του Phoenix

Τάση:

Εναλλασσόμενο ρεύμα 0~8Vrms, συνεχές ρεύμα 0~10V

Ρεύμα:

Εκτίμηση 2mA, παροδικό μέγιστο 10mA.

Δύναμη:

≥0.5VA

Ακρίβεια:

<0>

<0>

Ψήφισμα:

250uV

Διαστρέβλωση (THD %)

<0>

Λιμένες Ethernet ινών

Τρόπος:

100Base-FX σύνολο - ντούμπλεξ

Ποσότητα:

8 ζευγάρια

Τύπος:

LC

Τύπος ινών:

62.5/125um (πολλαπλάσια οπτική ίνα, πορτοκαλιά)

Μήκος κύματος

1310nm

Διαβιβάστε την απόσταση

>1Km

Δείκτης:

SPD πράσινο (φως): έγκυρη σύνδεση

Σύνδεση/νόμος κίτρινοι (αναβοσβήνοντας): Ανταλλαγή στοιχείων

Γωνία συχνότητας & φάσης

Φάσμα συχνότητας:

DC~1.2khZ

Ακρίβεια συχνότητας

±1ppm

Ψήφισμα συχνότητας:

0.001Hz

Γωνία φάσης:

-360~+360°

Ακρίβεια φάσης

<0>

Ψήφισμα φάσης:

0.01°

Δυαδική εισαγωγή

Ποσότητα:

8 ζευγάρια

Τύπος:

Υγρός/ξεράνετε, αρίθμηση σφυγμού, μέτρηση

Κατώτατο όριο:

0~600Vdc, λογισμικό ελεγχόμενο

Ποσοστό δειγμάτων:

10KHz

Χρονικό ψήφισμα:

100us

Χρόνος Debounce:

0~25ms (λογισμικό ελεγχόμενο)

Χρονική σειρά:

Άπειρος

Χρονικά λάθη:

± το 1ms@0.001~1s

±0.1%@>1s

Γαλβανική απομόνωση:

4 που απομονώνονται με κάθε 2 ζευγάρια

Σύνθετη αντίσταση εισαγωγής:

600KΩ

Δυαδικά αποτελέσματα (τύπος ηλεκτρονόμων)

Ποσότητα:

4 ζευγάρια

Τύπος:

Πιθανές ελεύθερες επαφές ηλεκτρονόμων, λογισμικό ελεγχόμενο

Εναλλασσόμενο ρεύμα ικανότητας σπασιμάτων

Vmax: 400Vac/Imax: 8A/Pmax: 2500VA

Συνεχές ρεύμα ικανότητας σπασιμάτων

Vmax: 300Vdc/max: 5A/Pmax: 150W

Δυαδικά αποτελέσματα (ημιαγωγός γεια-ταχύτητας)

Ποσότητα:

4 ζευγάρια

Τύπος:

Ημιαγωγός, δυνατότητα ελεύθερη

Συνεχές ρεύμα ικανότητας σπασιμάτων

Vmax: 350Vdc, εναλλασσόμενο ρεύμα (PP) /Imax: 0.5A/Pmax: 150W

Χρόνος απόκρισης:

100us

AC/DC μέτρηση

Σειρά τάσης:

0~600V, DC/ACrms, (Rg: 1V, 10V, 60V, 600V)

Ακρίβεια τάσης:

<0>

Τρέχουσα σειρά:

0~5Arms (σφιγκτήρας που εισάγεται)

Τρέχουσα ακρίβεια:

<0>

Φάσμα συχνότητας:

45~65Hz, ακρίβεια<0>

Ακρίβεια φάσης:

0~360°,<0>

Αρμονικός

2~20times,<0>

Βαθμολόγηση μετατροπέων

ΣΥΝΕΧΕΣ ρεύμα

Σειρά:

Συνεχές ρεύμα: 0~±mA, 1~±20mA, αυτόματη σειρά

Max.input:

600mA

Σύνθετη αντίσταση εισαγωγής:

15Ω

Ακρίβεια:

<0>

ΣΥΝΕΧΗΣ τάση

Σειρά:

Συνεχές ρεύμα: 0~±10V

Max.input:

±11V

Σύνθετη αντίσταση εισαγωγής:

1MΩ

Ακρίβεια:

<0>

Βαθμολόγηση ενεργειακών μετρητών

Χρήση αισθητήρων:

Μηχανικοί μετρητές/ηλεκτρονικοί μετρητές

Παραγωγή αισθητήρων:

Υψηλό επίπεδο: ≥4.5V, χαμηλό επίπεδο: ≤0.2V

Σφυγμός που εισάγεται:

λιμένες 1

Σειρά σφυγμού:

500KHz μέγιστο εισαγωγής σφυγμού.

Παραγωγή σφυγμού:

αποτελέσματα 1 κρυσταλλολυχνίας

Άλλοι, μέγεθος & βάρος

Λιμένας Ethernet:

2x10/100/1000M βάση-Tx RJ45

USB:

θηλυκό τύπων 2Xusb 2,0 Α

Λιμένας συγχρονιστών:

Irig-β, μυρμήγκι ΠΣΤ BNC, IEEE1588

Άλλοι:

Rs-232

Μέγεθος:

358x149x297mm

Βάρος:

<19kg>

Παροχή ηλεκτρικού ρεύματος & περιβάλλον

Ονομαστική τάση εισαγωγής

220Vac

Επιτρεπτή εισαγωγή

100~264Vac

Ονομαστική συχνότητα

50/60Hz

Επιτρεπτή συχνότητα

45~65Hz

Κατανάλωση ισχύος

2000VA μέγιστο.

Θερμοκρασία (λειτουργία)

0℃~55℃

Θερμοκρασία (αποθήκευση)

-20℃~70℃

Υγρασία

5%-95% RH, non-condensing
