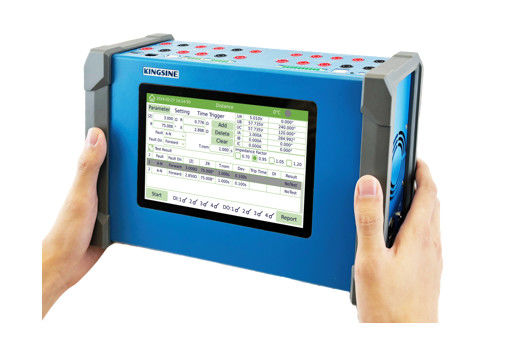

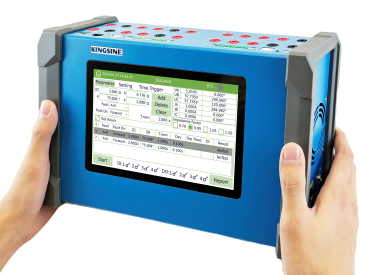

Ο επαναστατικός ελεγκτής Mini ρελέ υψηλής ισχύος, υψηλής ακρίβειας, πολλαπλών λειτουργιών
Το KFA310 έχει σχεδιαστεί με ένα συμπαγές εσωτερικό, παρόμοιο σε μέγεθος με ένα iPad, Τροφοδοτούμενο από μπαταρίες. Ζυγίζει μόνο 3,7 κιλά και προσφέρει εξόδους 4x300V και 3x20A, Το μέγιστο ρεύμα του μπορεί να φτάσει τα 50A, η ισχύς εξόδου φτάνει τα 130VA.
Επικεντρώνεται στη Συντήρηση και Δοκιμές Διατάξεων Προστασίας Διανομής και Μέσης-Χαμηλής Τάσης σε Μη Ηλεκτρικά Περιβάλλοντα.
Περιγραφή
1. Ο μικρότερος ελεγκτής ρελέ στον κόσμο με οθόνη αφής LED 7,0 ιντσών, εύκολο στη μεταφορά σεΜέγεθος iPad,3,7 κιλά, υψηλό ρεύμα έως50Α, υψηλής ακρίβειας, μπορείσυνεχής έξοδος με 3x10Aσυνθήκες.
2. Εξαιρετικά απλό σχέδιο για την εσωτερική του δομή, εξασφαλίζουν υψηλή ποιότητα και αξιοπιστία.
3. Καινοτόμο“Plug and Play”Η τεχνολογία επιτρέπει την εξυπηρέτηση μετά την πώληση πολύ εύκολη και αποτελεσματική μέσα σε 20 εργάσιμες ημέρες.
4. Κύριες λειτουργίες
▪ Δοκιμή AC/DC, Ramping, Ακολουθία κατάστασης, Αρμονική, Απόσταση, Υπερένταση
▪Δοκιμή ταλάντωσης: χρησιμοποιείται για την προσαρμογή της δοκιμής προσομοίωσης κυματομορφής υπερτιθέμενης ταλάντωσης.
▪Δοκιμή συχνότητας (df/dt, ROCOF)
▪Τριφασική τυπική πηγή ενέργειας
▪Βαθμονόμηση μετρητή ενέργειας
▪Σύγχρονη δοκιμή διπλής συσκευής(έως 6 τρέχοντα κανάλια για διαφορική δοκιμή)
▪Έξοδοι χαμηλού επιπέδου 8 καναλιών(0 - 8 Vrms)
5.Έξοδος υψηλής ακρίβειας, μπορεί να χρησιμοποιηθεί ως τυπική πηγή.
Βασικά Σημεία
Πλεονεκτήματα καινοτόμων υπηρεσιών μετά την πώληση "Plug and Play":
▪ Απλή δομή, οι αρχάριοι μπορούν να επιτύχουν ανεξάρτητη εγκατάσταση.
▪ Μειωμένο κόστος μετά την πώληση.
▪ Συντόμευση του χρόνου μετά την πώληση.
▪ Στόχος: Ολοκληρώστε τις μεταπωλήσεις εντός 20 εργάσιμων ημερών.
Ο φορητός ελεγκτής μίνι ρελέ KFA310, ο οποίος χρησιμοποιεί πρωτοποριακή τεχνολογία, σχεδίαση μονάδων και απλή εσωτερική δομή, διασφαλίζοντας υψηλότερο επίπεδο ποιότητας προϊόντος και παρέχοντας εγγύηση για δέσμευση τριετούς εγγύησης. Επιπλέον, συμβάλλει επίσης στην επίτευξη του ποιοτικού στόχου για 15ετή διάρκεια ζωής προϊόντος. Για συντήρηση μετά την πώληση, απαιτείται μόνο αντικατάσταση της μονάδας και δεν υπάρχει ανάγκη βαθμονόμησης ακρίβειας μετά την αντικατάσταση της μονάδας. Μόλις ολοκληρωθεί η συναρμολόγηση, μπορεί να χρησιμοποιηθεί απευθείας, επιτυγχάνοντας πραγματικά το "Plug and Play".

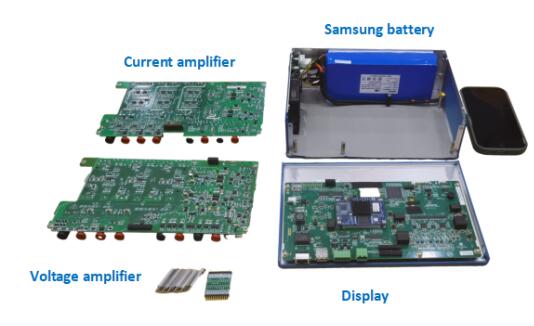

Δημόσια αποκάλυψη, η εσωτερική δομή απεικονίζεται όπως φαίνεται στο ακόλουθο διάγραμμα:

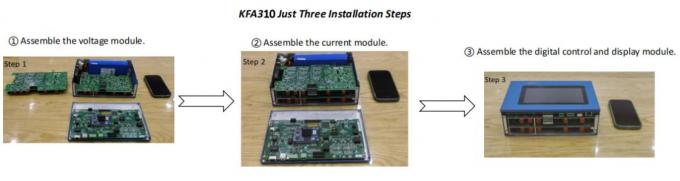

Βήματα εγκατάστασης:
Προδιαγραφές
| Έξοδοι εναλλασσόμενου ρεύματος | ||
Εύρος εξόδου & Ισχύς |
4×300 V ac (LN) |
22,5 VA max το καθένα @ 300V |
| 21 VA max το καθένα @ 200V | ||
| 12,5 VA max το καθένα @ 100V | ||
| 7 VA max το καθένα @ 63,5V | ||
| 6,65 VA max το καθένα @ 57,7 V | ||
| 1,1 VA max το καθένα @ 10V | ||
| Ακρίβεια | <0,015%Rd+0,005%Rg Τύπος. <0,02%Rd+0,03%Rg γκουαρ. |
|
| Ψήφισμα | 0,001 V | |
| Μετατόπιση DC | <5mV Τύπος. <60mV Guar |
|
| Παραμόρφωση | <0,05%Τυπ. / <0,1% γκουάρ. | |
| Απόκριση ανάβασης/κατάβασης | <100 μας | |
| Έξοδοι τάσης DC | ||
| Κανάλια πηγής | 4 | |
| Εύρος εξόδου τάσης DC | 0~300 V (LN) | |
| Ισχύς εξόδου DC τάσης | Μέγιστο 22,5 W | |
| Ακρίβεια DC τάσης | <0,03%Rd+0,01Rg Τύπος. <0,04%Rd+0,06Rg Guar. |
|
| Απόκριση ανάβασης/κατάβασης | <100 μας | |
| Ψήφισμα | 1mV | |
| Έξοδοι ρεύματος AC | ||
| Κανάλια πηγής | 3 | |
| Εύρος εξόδου εναλλασσόμενου ρεύματος | 0~10A, LN / (Μπορεί να είναι προαιρετικό ως 0~20A) | |
| 0~20A, LL-N / (Μπορεί να είναι προαιρετικό ως 0~40A) | ||
| 0~30A, LLL-N / (Μπορεί να είναι προαιρετικό ως 0~50A) | ||
| Ισχύς εξόδου εναλλασσόμενου ρεύματος (Μέγ.) | 75VA Max για 10A LN 130VA Max για 20A LN/LLL-N |
|
| Ακρίβεια εξόδου AC | <0,015%Rd+0,01%Rg Τύπος. <0,02%Rd+0,03%Rg γκουαρ. |
|
| Μετατόπιση DC | <1mA Τύπος. <2 mA Guar |
|
| Παραμόρφωση | <0,05%Τυπ. / <0,1% γκουάρ. | |
| Απόκριση ανάβασης/κατάβασης | <100 μας | |
| Ψήφισμα | 1 mA | |
| Έξοδοι ρεύματος συνεχούς ρεύματος | ||
| Κανάλια πηγής | 1 | |
| Εύρος εξόδου ρεύματος DC | 0~10A, LN | |
| Ισχύς εξόδου DC ρεύματος | 138 W | |
| Ακρίβεια DC ρεύματος | <0,03%Rd+0,01Rg Τύπος. <0,04%Rd+0,06Rg Guar. |
|
| Ψήφισμα | 1 mA | |
| Συχνότητα AC | ||
| ημιτονικά σήματα εμβέλειας | DC ~ 1000Hz, 3000Hz μεταβατικό | |
| Ακρίβεια εξόδου | ±5 ppm | |
| Ψήφισμα | 0,001 Hz | |
| Φάση | ||
| Εύρος εξόδου | -360°~360° | |
| Ακρίβεια εξόδου 50Hz | ±0,1° Τυπ. / <0,2° Γκουάρ. | |
| Ψήφισμα | 0,001° | |
| Βοηθητική παροχή DC | ||
| Εύρος εξόδου | 12~350V | |
| Ισχύς εξόδου | 40W μέγ | |
| Ακρίβεια | <1% | |
| Δυαδική είσοδος και ακρίβεια χρόνου | ||
| Δυαδικός λογάριθμος εισόδου | 4 ζεύγη | |
| Λειτουργία ενεργοποίησης | Δοκιμάστε/Υγρή επαφή | |
| Εύρος τάσης εισόδου | 0 V~ 300 Vdc | |
| Ακρίβεια χρονισμού | < ±1ms @ 0,001~1s, < ±0,1% @ >1 δευτ |
|
| Ανάλυση χρονισμού | 36 us | |
| Μέγιστο χρονικό όριο | άπειρο | |
| Δυαδική έξοδος (Γρήγορο eSSR) | ||
| Δυαδικά ζεύγη εξόδου | 4 ζεύγη | |
| Προσομοίωση διακόπτη κυκλώματος | Μπορεί να οριστεί ως κατάσταση Άνοιγμα ή Κλείσιμο | |
| Δυνατότητα διακοπής AC | Vmax:250V(AC)/Imax:0,5A | |
| Δυνατότητα θραύσης DC | Vmax:250V(DC)/Imax:0,5A | |
| Χρόνος απόκρισης | <100 μας | |
| Απόδοση επαφής | Ανοίξτε την έξοδο ξηρής επαφής χρησιμοποιώντας ρελέ οπτικής ζεύξης, η αντίσταση ενεργοποίησης είναι ≤50Ω και η τάση αντοχής διακοπής είναι ≥DC300V | |
| Συγχρονισμός χρόνου (Ακρίβεια ώρας) | ||
| GPS / BD | Ναι, 5 μας | |
| IRIG-B | Ναι, 5 μας | |
| Τροφοδοτικό | ||
| Ονομαστική παροχή ρεύματος | 100~240Vac, 1-φασικό | |
| Ενεργοποίηση τάσης εισόδου | 85V~265V (AC); 127V~350V(DC) |
|
| Ονομαστική συχνότητα εισόδου | 50 Hz/60 Hz | |
| Ενεργοποίηση συχνότητας εισόδου | 47 Hz ~ 63 Hz | |
| Μπαταρία | ||
| Ενσωματωμένη Μπαταρία | 97 WH | |
| Χρόνος φόρτισης (0-80%) | 2h | |
| Χρόνος φόρτισης (0-100%) | 4h | |
| Θύρα διεπαφής | ||
| RJ45 Ethernet | 1 θύρα, 10/100M | |
| USB | USB3.0 x 1 | |
| Wifi | Προαιρετικός | |
| Bluetooth | Προαιρετικός | |
| Έλεγχος Λειτουργίας | ||
| Έλεγχος οθόνης αφής και κεντρικού υπολογιστή | Ναι, LCD 7,0". | |
| Βασικό λογισμικό υπολογιστή | Προαιρετικός | |
| Προηγμένο λογισμικό υπολογιστή | Προαιρετικός | |
| Άλλες πληροφορίες | ||
| Βάρος | 3,7 κιλά | |
| Διαστάσεις(Π x Β x Υ) | 288x185x95 (mm) | |
| Έξοδοι χαμηλού επιπέδου (Προαιρετικά) | |
| Αριθμός εξόδων | 8 |
| Εύρος ρύθμισης | 0~8 Vrms |
| Μέγ. ρεύμα εξόδου | Αξιολόγηση 2mA, 10mA μεταβατικό μέγ. |
| Ακρίβεια | (0,01~0,8 Vrms): <0,05% Τυπ. / <0,1% γκουάρ. (0,8~8 Vrms): <0,02% Τυπ. / <0,05% Γκουαρ. |
| Ψήφισμα | 250 μV |
| Παραμόρφωση (THD+N) | < 0,05% Τυπ. / <0,1% γκουάρ. |
| Διεπαφή σύνδεσης | Τερματικό Phoenix |
| Βαθμονόμηση μετρητή ενέργειας (προαιρετικό) | |
| Χρήση αισθητήρα | Μηχανικοί μετρητές / Ηλεκτρονικοί μετρητές |
| Έξοδος αισθητήρα | Υψηλός μοχλός:>4,5V, Χαμηλό επίπεδο:<0,2V |
| Παλμική Είσοδος | 1 θύρα εισόδου παλμού, 5Vdc υψηλού επιπέδου έγκυρη μόνο. |
| Εύρος παλμών | Είσοδος παλμού 500KHz Μέγ. |
| Έξοδος παλμού | 1 Έξοδος τρανζίστορ, Ανοιχτός συλλέκτης, 5Vdc/5mA |
Προαιρετικός
| Είδος | Πρότυπο | Προαιρετικός |
| Τρέχουσα έξοδος | 3×10ΕΝΑ | Αναβάθμιση σε 3×20Α |
| Wifi | - | Προαιρετική υποστήριξη |
| Bluetooth | - | Προαιρετική υποστήριξη |
| Έξοδος χαμηλού επιπέδου | - | Προαιρετική υποστήριξη |
| Βαθμονόμηση μετρητή ενέργειας | - | Προαιρετική υποστήριξη |
| Βασικό λογισμικό υπολογιστή | - | Προαιρετική υποστήριξη |
| Προηγμένο λογισμικό υπολογιστή | - | Προαιρετική υποστήριξη |
