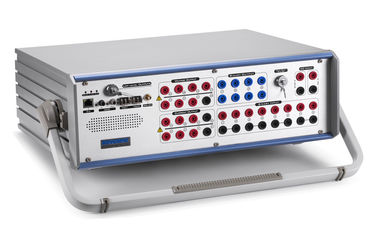

| Υψηλό φως: | Δοκιμαστής προστασίας ρελέα σειράς K31,Εξοπλισμός δοκιμής δευτερογενούς έγχυσης K3163i |
||
|---|---|---|---|
Όλος--ένα σχέδιο, ενσωματωμένο IEC61850 SV & ΧΉΝΑ, αναλογική παραγωγή καναλιών 6I+4V, ενσωματωμένη
ΠΣΤ και irig-β, και άλλες λειτουργίες προόδου.
◆ Συμμορφωμένος iec61850-9-1, iec61850-9-2, IEC60044-7/8, κ.λπ.
◆100/1000Mbit λιμένας ινών για τις προσομοιώσεις SMV και ΧΉΝΩΝ
◆6x35A & ανεξάρτητα υψηλά κανάλια παραγωγής φορτίων 4x310V
◆13 ανεξάρτητα χαμηλού επιπέδου αποτελέσματα σημάτων καναλιών
Μέτρηση ◆ AC/DC (8 εισαγωγές καναλιών, 0,1 ταξινομούν, 0-600V/0-5A, αυτόματη σειρά)
◆ Βαθμολόγηση μετατροπέων (0,02 κατηγορία)
◆ Βαθμολόγηση ενεργειακών μετρητών (μηχανικοί & ηλεκτρονικοί μετρητές)
◆ Παροδική υποστήριξη παιχνιδιού σε 3KHz
◆ Ελαφρύς, <18kg>
◆ Πλήρως εξεταστικές ενότητες λογισμικού λειτουργίας KRT
εγγύηση 3-ετών ◆ της ελεύθερης επισκευής και της ισόβιας συντήρησης
◆ Βελτίωση ελεύθερου λογισμικού
Διαταγή της παρ.
| Πρότυπο | Τρέχοντα αποτελέσματα | Αποτελέσματα τάσης |
| K3166 | 6×35A @ 450VA ανώτατο/3×70A @ 850VA ανώτατο | 7×130V @ 75VA ανώτατο |
| K3166i | 6×35A @ 450VA ανώτατο/3×70A @ 850VA ανώτατο | 7×310V @ 90VA ανώτατο |
| K3163 | 6×35A @ 450VA ανώτατο/3×70A @ 850VA ανώτατο | 4×130V @ 75VA ανώτατο |
| K3163i | 6×35A @ 450VA ανώτατο/3×70A @ 850VA ανώτατο | 4×310V @ 124VA ανώτατο |
| K3130 | 3×35A @ 450VA ανώτατο | 4×130V @ 75VA ανώτατο |
| K3130i | 3×35A @ 450VA ανώτατο | 4×310V @ 124VA ανώτατο |
Ικανός αυτών που η σειρά K31 μπορεί να εξετάσει
| Στοιχεία | ANSI® αριθ. |
| IEC61850 αριθμητικοί ηλεκτρονόμος IEDs & μονάδα συγχώνευσης | |
| Ηλεκτρονόμος προστασίας απόστασης | 21 |
| Ηλεκτρονόμοι συγχρονισμού ή συγχρονισμός-ελέγχου | 25 |
| Ηλεκτρονόμοι Undervoltage | 27 |
| Κατευθυντικοί ηλεκτρονόμοι δύναμης | 32 |
| Υπόγειο ρεύμα ή underpower ηλεκτρονόμοι | 37 |
| Αρνητικοί overcurrent ακολουθίας ηλεκτρονόμοι | 46 |
| Overcurrent/αλεσμένοι ηλεκτρονόμοι ελαττωμάτων | 50 |
| Αντίστροφο χρονικό overcurrent/αλεσμένοι ηλεκτρονόμοι ελαττωμάτων | 51 |
| Ηλεκτρονόμοι παράγοντα δύναμης | 55 |
| Overvoltage ηλεκτρονόμοι | 59 |
| Τάση ή τρέχοντες ηλεκτρονόμοι ισορροπίας | 60 |
| Κατευθυντικοί overcurrent ηλεκτρονόμοι | 67 |
| Κατευθυντικοί ηλεκτρονόμοι επίγειων ελαττωμάτων | 67N |
| ΣΥΝΕΧΕΣ overcurrent ηλεκτρονόμοι | 76 |
| Ηλεκτρονόμοι προστασίας μέτρησης ή έξω--βημάτων φάση-γωνίας | 78 |
| Αυτόματες reclosing συσκευές | 79 |
| Ηλεκτρονόμοι συχνότητας | 81 |
| Ηλεκτρονόμοι προστασίας υπερφόρτωσης μηχανών | 86 |
| Διαφορικοί ηλεκτρονόμοι προστασίας | 87 |
| Κατευθυντικοί ηλεκτρονόμοι τάσης | 91 |
| Κατευθυντικοί ηλεκτρονόμοι τάσης και ισχύος | 92 |
| Ηλεκτρονόμοι θέσης σε λειτουργία | 94 |
| Ρυθμίζοντας ηλεκτρονόμοι τάσης | |
| Ηλεκτρονόμοι Overimpedance, Z> | |
| Ηλεκτρονόμοι Underimpedance, Ζ | |
| Ηλεκτρονόμοι χρονικής καθυστέρησης |
Χαρακτηριστικό
◆ 10 αποτελέσματα καναλιών (6x35A & 4x310V), κάθε παραγωγή διοχετεύουν είναι ανεξάρτητα και ταυτόχρονα
έλεγχος των τιμών μεγέθους, γωνίας φάσης και συχνότητας, ικανών να εγχύσουν το συνεχές ρεύμα, κύμα ημιτόνου εναλλασσόμενου ρεύματος και μέχρι
20x αρμονικές.
◆ Μεταβλητός προσομοιωτής μπαταριών, συνεχές ρεύμα 0-350V, μέγιστο 140Watts.
◆ 13 χαμηλού επιπέδου αποτελέσματα καναλιών μέχρι το μέγιστο 8Vac/10Vdc.
μέτρηση ◆ 0-600V/0-5A AC/DC σε 0,1 κατηγορία.
◆ Γραφικές ενότητες και πρότυπα δοκιμής για τη δοκιμή των διάφορων ηλεκτρονόμων
◆ Γρήγορη εξεταστική δυνατότητα ηλεκτρονόμων στο χειρωνακτικό τρόπο
◆ Πυροβοληθείσα/η αναζήτηση/ο έλεγχος, σημείο & χτυπά τη δοκιμή
Δυνατότητα εισαγωγών & εξαγωγής ◆ RIO/XRIO
◆ Ανάψτε για να σφάλετε τη δοκιμή (SOTF)
◆ Πρότυπο ηλεκτρικών συστημάτων για τη δυναμική δοκιμή
◆ Ενσωματωμένη δίπλα δίπλα δοκιμή συγχρονισμού ΠΣΤ και irig-β
◆ Σε απευθείας σύνδεση διανυσματική επίδειξη
◆ Τα αυτόματα αποτελέσματα της δοκιμής υποθέτουν
◆ Αυτόματη δημιουργία εκθέσεων δοκιμής
Το αντι-ψαλίδισμα ◆ ανιχνεύει, η λανθασμένη καλωδίωση συνδέει το συναγερμό και self-protect, υπερφορτώνει και υπερθερμαίνει την προστασία
Παράμετροι
| Αποτελέσματα τάσης | ||||
| Σειρά & δύναμη παραγωγής | 4×310 Β εναλλασσόμενο ρεύμα (λ-ν) | 124 VA ανώτατο κάθε ένα | ||
| 2×620 Β εναλλασσόμενο ρεύμα (λ-λ) | 248 VA ανώτατα κάθε ένα | |||
| 3×350 Β συνεχές ρεύμα (λ-ν) | 140 W ανώτατα κάθε ένα | |||
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: <0>
<0>
|
|||
| Συνεχές ρεύμα: ±10mV @ <5v> | ||||
| Ψήφισμα | 1mV | |||
| Διαστρέβλωση | <0> | |||
| Τρέχοντα αποτελέσματα | ||||
| Σειρά & δύναμη παραγωγής | 6×35A εναλλασσόμενο ρεύμα (λ-ν) | 450 VA ανώτατα κάθε ένα | ||
| 3×70A εναλλασσόμενο ρεύμα (2l-ν) | 850 VA ανώτατα κάθε ένα | |||
| 1×100A εναλλασσόμενο ρεύμα (6l-ν) | 1200 VA ανώτατα | |||
| 3×20A συνεχές ρεύμα (λ-ν) | 300W ανώτατος κάθε ένας | |||
| Ακρίβεια |
Εναλλασσόμενο ρεύμα: <0>
<0>
|
|||
| Συνεχές ρεύμα: ±5mA @ <1a> | ||||
| Ψήφισμα | 1mA | |||
| Διαστρέβλωση | <0> | |||
| 13 χαμηλού επιπέδου αποτελέσματα καναλιών | ||||
| Ποσότητα | 13 κανάλια, υποδοχή αεροπορίας 16 καρφιτσών | |||
| Σειρά αποτελεσμάτων τάσης | Εναλλασσόμενο ρεύμα 0~8V, συνεχές ρεύμα 0~10V | |||
| Τρέχουσα σειρά αποτελεσμάτων | Ονομαστικό 2mA, ανώτατος επιβάτης 10mA | |||
| Δύναμη παραγωγής | ≥0.5VA | |||
| Ακρίβεια |
(0.01~0.8 Vrms):<0>
(0.8~8 Vrms): <0>
|
|||
| Ψήφισμα | 0.25mV | |||
| Διαστρέβλωση (THD%) | <0> | |||
| Γωνία συχνότητας & φάσης | ||||
| Φάσμα συχνότητας | DC~1KHz, επιβάτης 3KHz | |||
| Ακρίβεια συχνότητας | ±1ppm | |||
| Ψήφισμα συχνότητας | 0,001 Hz | |||
| Σειρά φάσης | -360°~360° | |||
| Ακρίβεια φάσης | <0> | |||
| Ψήφισμα φάσης | 0.001° | |||
| IEC61850 λιμένες Ethernet ινών & ΧΗΝΩΝ (προαιρετική λειτουργία) | ||||
| Λιμένες ινών |
2 σύνολο Χ 100Base-FX - ντούμπλεξ, τύπος LC
(Προαιρετικός σε 10/100Mbit, τύπος Ethernet RJ45)
|
|||
| Τύπος ινών | 62.5/125um (πολλαπλάσια οπτική ίνα, πορτοκαλιά) | |||
| Μήκος κύματος | 1310nm | |||
| Διαβιβάστε την απόσταση | >1Km | |||
| Δείκτης |
SPD πράσινο (φως): Έγκυρη σύνδεση
Σύνδεση/νόμος κίτρινοι (αναβοσβήνοντας): Ανταλλαγή στοιχείων
|
|||
| Σημείωση: Όλο το υλικό αυτής της ενότητας είναι έτοιμο για ενεργό | ||||
| Aux. Πηγή ΣΥΝΕΧΟΥΣ τάσης (προσομοιωτής μπαταριών) | ||||
| Σειρά | 0~350V @ 140W ανώτατο | |||
| Ακρίβεια | 0.5%Rg Guar. | |||
| Δυαδική εισαγωγή | ||||
| Ποσότητα | 8pairs | |||
| Τύπος | υγρός/ξεράνετε, μέτρηση | |||
| Κατώτατο όριο | 10~600Vdc ή δυνατότητα ελεύθερη, προγραμματίσημος | |||
| Χρονικό ψήφισμα | 100us | |||
| Χρόνος Debounce | 0~25ms (λογισμικό ελεγχόμενο) | |||
| Χρονική σειρά | Άπειρος | |||
| Χρονικά λάθη | ±1ms @ 0.001~1s, ±0.1% @ >1s | |||
| Γαλβανική απομόνωση | 4 που απομονώνονται με κάθε 2 ζευγάρια | |||
| Δυαδική παραγωγή (τύπος ηλεκτρονόμων) | ||||
| Ποσότητα | 4pairs | |||
| Τύπος |
Πιθανές ελεύθερες επαφές ηλεκτρονόμων, λογισμικό ελεγχόμενο
|
|||
| Εναλλασσόμενο ρεύμα ικανότητας σπασιμάτων | Vmax: 400Vac/Imax: 8A/Pmax: 2500VA | |||
| Συνεχές ρεύμα ικανότητας σπασιμάτων | Vmax: 300Vdc/Imax: 5A/Pmax: 150W | |||
| Δυαδική παραγωγή (τύπος ημιαγωγών) | ||||
| Ποσότητα | 4pairs | |||
| Τύπος: | Ανοικτός-συλλέκτης, υποδοχή αεροπορίας 14 καρφιτσών | |||
| Συνεχές ρεύμα ικανότητας σπασιμάτων |
5~15Vdc/5mA, 10mA ανώτατο
Άδεια εναλλασσόμενου ρεύματος όχι
|
|||
| Χρόνος απόκρισης: | 100us | |||
| Συγχρονισμός | ||||
| Τρόπος συγχρονισμού |
ΠΣΤ, συνδετήρας κεραιών τύπων SMA
IRIG-Β, FT3
IEEE1588
|
|||
| Παροχή ηλεκτρικού ρεύματος & περιβάλλον | ||||
| Ονομαστική τάση εισαγωγής | 100~240Vac | |||
| Επιτρεπτή τάση εισαγωγής | 85~264Vac, 125~350VDC | |||
| Ονομαστική συχνότητα | 50/60Hz | |||
| Επιτρεπτή συχνότητα | 45Hz~65Hz | |||
| Κατανάλωση ισχύος | 1500 VA ανώτατα | |||
| Τύπος σύνδεσης | Τυποποιημένη υποδοχή 60320 εναλλασσόμενου ρεύματος | |||
| Λειτουργούσα θερμοκρασία | -10℃~55℃ | |||
| Θερμοκρασία αποθήκευσης | -20℃~70℃ | |||
| Υγρασία | <95> | |||
| Άλλοι | ||||
| Σύνδεση PC | RJ45 Ethernet, 10/100/1000M | |||
| Να στηρίξει το τερματικό | υποδοχή μπανανών 4mm | |||
| Βάρος | 18 κλ | |||
| Διαστάσεις (W Χ Δ Χ Χ) | 468×375×164 (χιλ.) | |||
Πρόσθετες πληροφορίες (προαιρετικές ενότητες)
| Εισαγωγή ΣΥΝΕΧΟΥΣ μέτρησης (διακριβωτής μετατροπέων) | |||
| Εισαγωγή τάσης | Σειρά | 0~±10V συνεχές ρεύμα | |
| Ανώτατη εισαγωγή | ±11V συνεχές ρεύμα | ||
| Ακρίβεια | <0> | ||
| Σύνθετη αντίσταση εισαγωγής | 1Mohm | ||
| Τρέχουσα εισαγωγή | Σειρά | 0~±1mA/1~±20mA, αυτόματη σειρά | |
| Ανώτατη εισαγωγή | 600mA | ||
| Ακρίβεια | <0> | ||
| Σύνθετη αντίσταση εισαγωγής | 15 ωμ | ||
| AC/DC εισαγωγή μέτρησης (τυποποιημένος μετρητής) | |||
| Ποσότητα εισαγωγής | 8 κανάλια (μίγμα με τα δυαδικά ζευγάρια εισαγωγής) | ||
| Σειρά τάσης | 0~600Vrms (Rg: 0.1V, 1V, 10V, 60V, 600V) | ||
| Ακρίβεια τάσης | <0> | ||
| Τρέχουσα σειρά | 0~5Arms (σφιγκτήρας που εισάγεται) | ||
| Τρέχουσα ακρίβεια | <0> | ||
| Ποσοστό δειγμάτων | 10KHz | ||
| Σύνθετη αντίσταση εισαγωγής | 600KΩ | ||
| Φάσμα συχνότητας | 45~65Hz, ακρίβεια < 0=""> | ||
| Ακρίβεια φάσης | 0~360°, <0> | ||
| Παροδικό όργανο καταγραφής | |||
| Ποσότητα εισαγωγής | 8 εισαγμένα κανάλια (μίγμα με τα δυαδικά ζευγάρια εισαγωγής) | ||
| Χρόνος οργάνων καταγραφής | Ανώτατα 50 SEC. | ||
| Βαθμολόγηση ενεργειακών μετρητών | |||
| Χρήση αισθητήρων | Μηχανικοί μετρητές/ηλεκτρονικοί μετρητές | ||
| Παραγωγή αισθητήρων | Υψηλός μοχλός: >4.5V, χαμηλό επίπεδο:<0> | ||
| Εισαγωγή σφυγμού | 1 λιμένας εισαγωγής σφυγμού | ||
| Σειρά σφυγμού | 500KHz εισαγωγή Max σφυγμού. | ||
| Παραγωγή σφυγμού | 1 παραγωγή κρυσταλλολυχνιών, ανοικτός-συλλέκτης, 5-15Vdc/5mA | ||
