Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Υψηλό φως: | K68i Πανεπιστημιακός δοκιμαστής προστατευτικού ρελέ,Δοκιμαστικό σύνολο με δευτερογενές ρελέ ένεσης,Δοκιμαστικό σύνολο ρελέα συγχρονιστή |
||
|---|---|---|---|

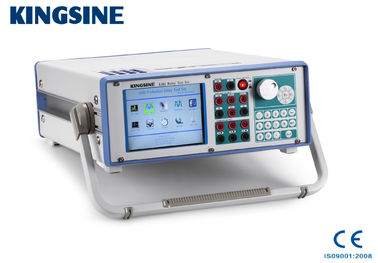

Δοκιμαστικό σύνολο K68i, μονοφάσης
◆ Διαφορική δοκιμή
◆ Δοκιμή κατάταξης κατάστασης
◆ Δοκιμή χαρακτηριστικών χρόνου
◆ Προηγμένη δοκιμή απόστασης
◆ Δοκιμή συγχρονιστή
◆ Επαναφορά σφάλματος (Αναπαραγωγή σφάλματος)
◆ Δοκιμή συνεχούς ρεύματος
◆ Δοκιμή εναλλακτικού ρεύματος
◆ Δοκιμή με αναμεταδότρια απόσταση
◆ Αρμονική δοκιμή
◆ Δοκιμή συχνότητας
◆ 8 ζεύγη δυαδικών εισόδων
◆ 4 ζεύγη δυαδικών εξόδων
| Σχήμα | Τρέχουσες εκδόσεις | Έξοδος τάσης | ||||
| K68 | 3×35A@450VA μέγιστο | 4×130V @ 75VA μέγιστο | ||||
| K68i | 3×35A@450VA μέγιστο |
4 × 300V @ 120VA μέγιστο |
||||
1. 3×35A & 4×300V ανεξάρτητα κανάλια εξόδου υψηλής ανάλυσης.
2Ελαφρύ < 23,5 kg.
3. Ενσωματωμένη 6.4" αληθινή χρώμα TFT οθόνη LCD, πληκτρολόγιο και περιστρεφόμενο κωδικοποιητή, πλήρη έλεγχο χωρίς φορητό υπολογιστή.
4Προηγμένες δοκιμές λογισμικού για προαιρετικά.
5- 3 χρόνια εγγύηση δωρεάν επισκευής και δια βίου συντήρησης.
6Δωρεάν αναβάθμιση λογισμικού.
| Τμήματα δοκιμής | Αριθμός ANSI®. | |||||
| Ρέλε προστασίας από απόσταση | 21 | |||||
| Αναμεταδιδαστές συγχρονισμού ή ελέγχου συγχρονισμού | 25 | |||||
| Ρέλε χαμηλής τάσης | 27 | |||||
| Αναμεταδιδαστές κατευθυντήριας ισχύος | 32 | |||||
| Ρέλε χαμηλού ρεύματος ή χαμηλής ισχύος | 37 | |||||
| Αναμεταδιδόμενοι υπερεύματος αρνητικής ακολουθίας | 46 | |||||
| Αναμεταδιδαστήρες υπερεύματος/αποτυχίας εδάφους | 50 | |||||
| Αντίστροφη ροή/αποτυχία στο έδαφος | 51 | |||||
| Ρέλε συντελεστή ισχύος | 55 | |||||
| Ρέλε υπερτάσεων | 59 | |||||
| Ρέλε ισορροπίας τάσης ή ρεύματος | 60 | |||||
| Αναμεταδιδαστήρες κατευθυντήριου υπερστροφικού | 67 | |||||
| Αναμεταδιδαστές κατεύθυνσης σφάλματος εδάφους | 67N | |||||
| Ρέλε συνεχούς ρεύματος | 76 | |||||
| Μετρητές γωνίας φάσης ή αναμεταδιδαστές προστασίας εκτός βήματος | 78 | |||||
| Συσκευές αυτοματοποιημένης επανακλείδωσης | 79 | |||||
| Αναμεταδιδαστές συχνοτήτων | 81 | |||||
| Ρέλε προστασίας από υπερφόρτωση κινητήρα | 86 | |||||
| Διαφορετικοί αναμεταδιδαστές προστασίας | 87 | |||||
| Ρέλε τάσης κατεύθυνσης | 91 | |||||
| Μεταλλικές συσκευές για τη μεταφορά ηλεκτρικής ενέργειας | 92 | |||||
| Αναμεταδιδόμενοι αποσύνδεσης | 94 | |||||
| Ρέλε ρύθμισης τάσης | - Δεν ξέρω. | |||||
| Αναμεταδιδόμενοι υπερ-εμπεδάνης, Z> | - Δεν ξέρω. | |||||
| Αναμεταδιδόμενοι υπο-αποστέρησης, Z | - Δεν ξέρω. | |||||
| Αναμεταδιδαστές χρονικής καθυστέρησης | - Δεν ξέρω. | |||||
1. 7 κανάλια (4V + 3I) εξόδους, κάθε κανάλι εξόδου είναι ανεξάρτητο και ταυτόχρονη
Μεγέθους, γωνίας φάσης και τιμών συχνότητας, ικανές να εισάγουν κυματισμό συνεχούς ρεύματος, κυματισμό κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισμού κυματισ
Αρμονικά.
2Αλλακτικός προσομοιωτής μπαταρίας, DC 0-300V, 120Watt μέγιστο.
3Ελέγχου ταχείας μετάδοσης σε χειροκίνητη λειτουργία.
4. Πηγαίνετε στην δοκιμή σφάλματος (SOTF).
5Δοκιμασμός συγχρονισμού GPS από άκρο σε άκρο.
6- Επαφή με το βέκτορα.
7Αυτοματοποιημένη δημιουργία εκθέσεων δοκιμών.
8- Αντι-κλιπ ανίχνευση, λάθος καλωδίωση συνδεθεί συναγερμό και αυτοπροστασία, υπερεφόρτωση και υπερθέρμανση προστασία.
| Έξοδος τάσης | ||||||
| Πεδίο εξόδου και ισχύς | 2×600V AC (L-L) | 240VA μέγιστο κάθε μία | ||||
| 1 × 600V συνεχής (L-L) | Μέγιστο 240W | |||||
| 3 × 300V συνεχής (L-N) | 120W κατ' ανώτατο όριο κάθε μία | |||||
| Ακριβότητα |
±2mV @ 0,2~2V AC
|
|||||
|
±10mV @ 0,5V ~ 5Vdc
|
||||||
| Απόφαση | 1mV | |||||
| Διαστρέβλωση | < 0, 1% Guar. / < 0, 05% Typ. | |||||
| Τρέχουσες εκδόσεις | ||||||
| Πεδίο εξόδου και ισχύς | 3 × 35A ac ((L-N) | 450VA κατ' ανώτατο όριο κάθε μία | ||||
| 1 × 105A ac ((3L-N) | 1200VA μέγιστο | |||||
| 3 × 20A dc ((L-N) | 300W κατ' ανώτατο όριο κάθε μία | |||||
| Ακριβότητα |
±1mA @ 0,2A ~ 0,5A ac
|
|||||
|
±5mA @ 0,2A ~ 1Adc
|
||||||
| Απόφαση | 1mA | |||||
| Διαστρέβλωση | < 0, 1% Guar. / < 0, 05% Typ. | |||||
| Έκδοση συχνοτήτων | ||||||
| Πεδίο | 5 ~ 1000 HZ | |||||
| Ακριβότητα |
< 1 ppm @ 5 ~ 65 Hz
|
|||||
| Απόφαση | 0.001Hz | |||||
| Έξοδος φάσης | ||||||
| Πεδίο | -360°~360° | |||||
| Ακριβότητα | < 0,05°Typ. / < 0,1° Guar. | |||||
| Απόφαση | 00,001° | |||||
| Υποβοηθητική πηγή τάσης συνεχούς ρεύματος (συγκροτητής μπαταρίας) | ||||||
| Πεδίο | 0 ~ 300V @ 180W μέγιστο | |||||
| Δυαδική είσοδος | ||||||
| Ποσότητα | 8 ζευγάρια | |||||
| Χαρακτηριστικά εισόδου | 0 ~ 400Vdc / ελεύθερο δυναμικού | |||||
| Ανάλυση χρόνου | <0,1 ms | |||||
| Μαξ. Μέτρηση χρόνου | 999.999s | |||||
| Χρόνος αποσύνδεσης | 0 ~ 25 ms | |||||
| Δυαδική έξοδος | ||||||
| Ποσότητα | 4 ζευγάρια | |||||
| Τύπος | Πιθανές ελεύθερες επαφές αναμεταδιδόμενων, ελεγχόμενες από λογισμικό | |||||
| Δυνατότητα διάσπασης | Δυναμικό ισχύος: 300Vac Imax: 4A Pmax: 1000VA Vmax: 300Vdc Imax: 4A Pmax: 300W |
|||||
| Συγχρονισμός | ||||||
| Τρόπος συγχρονισμού | Εξωτερικό GPS (προαιρετικό) | |||||
| Αρμονική | ||||||
| Επικάλυπτοι αριθμοί | 2 ~ 20 φορές | |||||
| Ηλεκτρική ενέργεια & Περιβάλλον | ||||||
| Ονομαστική τάση εισόδου | 110V / 220V / 230Vac, ±10% | |||||
| Ονομαστική συχνότητα | 50 / 60Hz | |||||
| Επιτρεπόμενη συχνότητα | 45 Hz ~ 65 Hz | |||||
| Κατανάλωση ενέργειας | 1500 VA μέγιστο | |||||
| Τύπος σύνδεσης | Τυπική πρίζα εναλλασσόμενης ενέργειας 60320 | |||||
| Θερμοκρασία λειτουργίας | 0°C~55°C | |||||
| Θέρμανση αποθήκευσης | -20°C~70°C | |||||
| Η υγρασία | < 95% RH, μη συμπυκνωτικό | |||||
| Άλλα | ||||||
| Σύνδεση υπολογιστή | RJ45 Ethernet, 10/100/1000M | |||||
| Τερματικός σταθμός γείωσης | 4 χιλιοστών μπανανιάς | |||||
| Βάρος | 23.5 κιλά | |||||
| Διάμετροι ((W×D×H) | 360 × 480 × 140 mm | |||||
