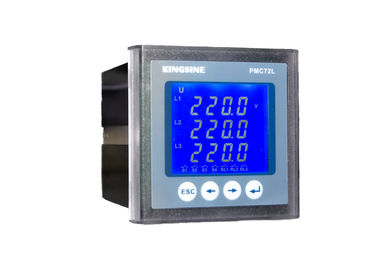

Τριφασικός πολυσύνθετος μετρητής PMC72 μετρητών δύναμης/έλεγχος

Τριφασικός πολυσύνθετος μετρητής PMC72 μετρητών δύναμης/έλεγχος
Τριφασικός πολυσύνθετος μετρητής PMC72 μετρητών δύναμης/έλεγχος

Μεγάλες Εικόνας :  Τριφασικός πολυσύνθετος μετρητής PMC72 μετρητών δύναμης/έλεγχος

Λεπτομέρειες:
Τόπος καταγωγής: Shenzhen, Κίνα
Μάρκα: KINGSINE
Πιστοποίηση: ISO9001:2008 CE SGS
Αριθμό μοντέλου: PMC72L
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 10pcs
Χρόνος παράδοσης: 15 ημέρες
Όροι πληρωμής: T / T
Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

ποιότητα δύναμης στα ηλεκτρικά συστήματα

,

φορητή ποιοτική συσκευή ανάλυσης δύναμης



Τριφασικός πολυσύνθετος μετρητής PMC72 μετρητών δύναμης/έλεγχος



Μεγάλη επίδειξη LCD με μπλε Backlight
Ευρεία σειρά θερμοκρασίας
Ευρεία επίδειξη γωνίας



 Χαρακτηριστικά γνωρίσματα λειτουργίας

  • Υιοθετεί την ΑΓΓΕΛΙΑ 22 για επιτυγχάνει την ηλεκτρική μέτρηση παραμέτρου, ηλεκτρική ενεργειακή δοσολογία, ευρεία δυναμική περιοχή, υψηλή ακρίβεια
  • Ηλεκτρικός έλεγχος συναγερμών πέρα-ορίου παραμέτρου, ένωση ηλεκτρονόμων παραγωγής συναγερμών
  • Υποστήριξη 2 κανάλι DI/DO, 1 ηλεκτρική παραγωγή ενεργειακού σφυγμού καναλιών
  • Τυποποιημένο πρωτόκολλο υποστήριξης modbus-RTS, επικοινωνία rs-485.

Επισκόπηση



          PMC72 ο τριφασικός ηλεκτρικός μετρητής ελέγχου σειράς υιοθετεί οθόνης τύπων LCD τμήματος την όμορφης και μεγάλης, υψηλής αντίθεση, Με το μεγάλο επεξεργαστή ως πυρήνα, μέτρηση των ηλεκτρικών παραμέτρων που χρησιμοποιούν 22 την ΑΓΓΕΛΙΑ, ηλεκτρική ενεργειακή δοσολογία, ευρεία δυναμική περιοχή, υψηλή ακρίβεια. Μπορέστε προαιρετικός να διαμορφώσει το διάφορο δυαδικό, ηλεκτρονόμος, ενότητα rs-485 επικοινωνίας, μπορεί εύκολα να εκπληρώσει την ολοκλήρωση του διάφορου ευφυούς συστήματος διανομής.



Πρότυπο σειράς

  • Pmc72-Ι τριφασικός ψηφιακός τρέχων μετρητής
  • Pmc72-u τριφασικός ψηφιακός μετρητής τάσης
  • Pmc72-π τριφασικός ψηφιακός μετρητής δύναμης
  • Pmc72-γ τριφασικός ψηφιακός μετρητής παράγοντα δύναμης
  • Pmc72-ζ τριφασικός ηλεκτρικός μετρητής ελέγχου
  • Pmc72l-Ι τρέχων μετρητής οθόνης pmc72-λ-ι τριφασικός LCD
  • Μετρητής τάσης οθόνης του pmc72l-u pmc72l-u τριφασικός LCD
  • Τριφασικός LCD μετρητής δύναμης οθόνης pmc72l-π pmc72l-π
  • Τριφασικός LCD μετρητής παράγοντα δύναμης οθόνης pmc72l-γ pmc72l-γ
  • Τριφασικός ηλεκτρικός μετρητής ελέγχου pmc72l-ζ pmc72l-ζ

Εφαρμογές

  • Βιομηχανικό σύστημα αυτοματοποίησης διανομής
  • Βοηθητικό σύστημα εγκαταστάσεων παραγωγής ενέργειας
  • Σύστημα αυτοματοποίησης υποσταθμών
  • Ενεργειακό σύστημα διαχείρισης
  • Ευφυής ηλεκτρική εφαρμοσμένη μηχανική μεγάρων
  • Μηχανισμός παρεμβολής της υψηλής & χαμηλής τάσης

Χαρακτηριστικά γνωρίσματα λειτουργίας



Πρότυπο προϊόντων

Pmc72l-ζ

Pmc72-ζ

Pmc72l-γ

Pmc72-γ

Pmc72l-π

Pmc72-π

Pmc72l-u

Pmc72-u

Pmc72l-Ι

Pmc72-Ι

Στιγμιαία πραγματική εικονική αξία











Τρέχουσα ενιαία φάση & ουδέτερη γραμμή





Γραμμή τάσης/γραμμή & φάση/γραμμή





Συχνότητα









Ενεργός δύναμη 3 φάση & ενιαία φάση







Αντιδραστική δύναμη 3 φάση & ενιαία φάση









Παράγοντας 3 δύναμης φάση & ενιαία φάση







Ενέργεια











Ενεργός ενέργεια 1 παραγωγή σφυγμού καναλιών









Αντιδραστική ενέργεια









Επικοινωνία











Modbus-RTU πρωτόκολλο

Επίδειξη











LCD ή οδηγήσεις

Άλλος











Σε απευθείας σύνδεση βελτίωση προγράμματος υποστήριξης

Προαιρετική λειτουργία











1 κανάλι rs-485

2-κανάλι Di

2-κανάλι

συναγερμός ορίων 2-καναλιών





Τεχνική παράμετρος



Ηλεκτρικά χαρακτηριστικά

Τύπος μέτρησης

Τριφασικό τριών καλωδίων σύστημα εναλλασσόμενου ρεύματος

Τριφασικό τετρασύρματο σύστημα εναλλασσόμενου ρεύματος



Ποσοστό δειγματοληψίας: 64 φορές ανά κύκλο

Τα στοιχεία αναζωογονούν το ποσοστό

1S

Ακρίβεια μέτρησης

Τρέχων

0,5%

Τάση

0,5%

Δύναμη

0,5%

Συχνότητα

0.05Hz

Ενεργός ενέργεια

1.0%

Αντιδραστική ενέργεια

2.0%

AO

1%

Χαρακτηριστικά τάσης εισαγωγής



Μέτρηση της τάσης

3 Χ 220/380V (που συνδέεται άμεσα)

3 Χ 57.7/100V (που συνδέεται με το CT)

Φορτίο

1,2 φορές/συνεχής

Σύνθετη αντίσταση εισαγωγής

1.8MΩ

Παρόν χαρακτηριστικό εισαγωγής

Μέτρηση του ρεύματος

5A ή 1A (που συνδέεται με το CT)

Φορτίο

1,2 φορές/συνεχής

Σύνθετη αντίσταση εισαγωγής

<0>

Δυαδική εισαγωγή

Τάση εργασίας

Παθητική ξηρά επαφή (παροχή ηλεκτρικού ρεύματος χτίζω-in+15VDC)

Σύνθετη αντίσταση εισαγωγής

5KΩ

Τάση απομόνωσης

2KV

Παραγωγή ηλεκτρονόμων

Τύπος κόμβων

Μηχανικός κλονισμός

Ικανότητα κόμβων

220 VAC/5A 30 VDC/5A

Λειτουργώντας παροχή ηλεκτρικού ρεύματος

Εναλλασσόμενο ρεύμα

85~265 VAC/45-65Hz

Συνεχές ρεύμα

100~300 VDC

Διασκεδασμός δύναμης

< 3W="">

Μηχανικές ιδιότητες

Βάρος

0.5kg

Βαθμός προστασίας IP

Επιτροπή IP52, σώμα IP30

Μέγεθος

72X 72 X 95mm

Λειτουργούσα θερμοκρασία

-10~55℃

Θερμοκρασία αποθήκευσης

-20~70℃

Σχετική υγρασία

5% - 90%RH, καμία συμπύκνωση

EMC

Ηλεκτροστατική παρέμβαση απαλλαγής

IEC 61000-4-2, επίπεδο 4

Ομάδα αντι-γρήγορου παροδικού σφυγμού

IEC 61000-4-4, επίπεδο 4

Αντι-αντίκτυπος

IEC 61000-4-5, επίπεδο 3

Μαγνητικό πεδίο αντι-συχνότητας

IEC 61000-4-8, επίπεδο 3

Ηλεκτρική απόδοση μόνωσης

Αντίσταση μόνωσης

GB/T13729, >50MΩ

Η συχνότητα αντιστέκεται την τάση

GB/T13729, εναλλασσόμενο ρεύμα 2KV 50Hz το /1min

Τάση ώθησης

GB/T13729,5KV, 1.2/50us



Οδηγός επιλογής



ΠΡΟΔΙΑΓΡΑΦΗ:  Pmc72a-β-γ-δ-ε-φ

Μια πρότυπη προδιαγραφή:

PMCL

Επίδειξη LCD

PMC72

Ψηφιακή επίδειξη

Το Β σημαίνει τον τύπο

Ι

3-Phase τρέχων μετρητής

U

3-Phase μετρητής τάσης

Π

3-Phase μετρητής δύναμης

Γ

3-Phase μετρητής παράγοντα δύναμης

Ζ

3-Phase μετρητής ελέγχου δύναμης

Εκτιμημένη τάση μέτρησης Γ μέσα, τρέχουσα

1

57.7/100V, 5A

2

57.7/100V, 1A

3

220/380V, 5A

4

220/380V, 1A

Συχνότητα συστημάτων Δ

1

50Hz

2

60Hz

Λειτουργώντας παροχή ηλεκτρικού ρεύματος Ε

1

100~300VDC, 85~265VAC/45~65Hz

Προαιρετική λειτουργία Φ

S

2-κανάλι δυαδική εισαγωγή

Ρ

2-κανάλι παραγωγή ηλεκτρονόμων

Γ

1 κανάλι RS485



Παράδειγμα: το πρότυπο διαταγής είναι: Pmc72l-ι-3-1-SR

Σημαίνει η επίδειξη των οδηγήσεων φάσης PMC72L 3 ο τρέχων μετρητής έχει εκτιμήσει τη μέτρηση είναι 220/380V 5A, η συχνότητα 50Hz, παροχή συστημάτων ηλεκτρικού ρεύματος είναι 85~265VAC/45~65Hz, η επιλογή είναι δυαδικές εισαγωγή 2 καναλιών και παραγωγή ηλεκτρονόμων 2 καναλιών.
