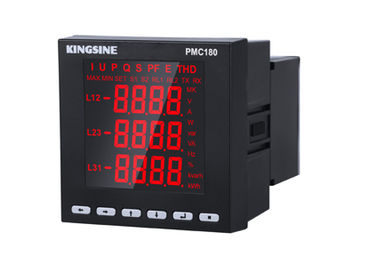

PMC180 Πολυλειτουργικός μετρητής ισχύος MODBUS - RTU, RS485 επικοινωνία

Χαρακτηριστικά λειτουργίας

PMC180Z

PMC180C

PMC180P

PMC180U

PMC180I

Αμέσως πραγματική εικονική αξία

Τρέχων

Μία φάση και ουδέτερη γραμμή

◆

◆

◆

Τετάρτη

Γραμμή/γραμμή & Φάση/γραμμή

◆

◆

◆

Συχνότητα

◆

Ενεργητική ισχύς

Τριφογενής και μονοφογενής

◆

◆

Αντιδραστική ισχύς

Τριφογενής και μονοφογενής

◆

Συντελεστής ισχύος

Τριφογενής και μονοφογενής

◆

◆

Ενέργεια

Ενεργητική ενέργεια

◆

Αντιδραστική ενέργεια

◆

Ποιότητα ισχύος

Αρμονική στρέβλωση

ρεύμα και τάση

◆

31 τάξη αρμονική ανάλυση

Πρόταση και ρεύμα

◆

Επικοινωνία

Πρωτόκολλο RS485/MODBUS

◆

◆

◆

◆

◆

Εμφάνιση

Δείκτης LED

◆

◆

◆

◆

◆

Άλλα

Δύο κανάλια DI

◆

◆

◆

◆

* 2 κανάλια DO

◆

◆

◆

◆

* 1 κανάλι AO:4-20Ma

◆

◆

◆

◆

◆

Δύο κανάλια συναγερμού ορίων

◆

◆

◆

◆

Εφαρμογή προγράμματος υποστήριξης

◆

◆

◆

◆

◆

Ηλεκτρικά χαρακτηριστικά

Τύπος μέτρησης

Τριφασικό σύστημα εναλλασσόμενου ρεύματος με τρία καλώδια

Τριφασικό σύστημα εναλλασσόμενου ρεύματος τεσσάρων καλωδίων

 Ποσότητα δειγματοληψίας: 64 φορές ανά κύκλο

Ταχύτητα ανανέωσης δεδομένων

1S

Ακριβότητα μέτρησης

Τρέχων

00,5%

Τετάρτη

00,5%

Δύναμη

00,5%

Συχνότητα

0.05Hz

Ενεργητική ενέργεια

10,0%

Αντιδραστική ενέργεια

20,0%

ΑΟ

1%

Χαρακτηριστικά τάσης εισόδου

Η τάση μέτρησης

3 X 220/380V ((σύνδεση απευθείας)

3 X 57,7/100V ((συνδεδεμένο με CT)

Επιτρεπόμενη υπερφόρτωση

1.2 φορές / συνεχώς

Αντίσταση εισόδου

1.8MΩ

Χαρακτηριστικό ρεύματος εισόδου

Μετρητικό ρεύμα

5A ή 1A (συνδεδεμένη με CT)

Επιτρεπόμενη υπερφόρτωση

1.2 φορές / συνεχώς

Αντίσταση εισόδου

<0,1Ω

Δυαδική είσοδος

Δραστηριακή τάση

12~24 VDC ή 220VAC ((εξωτερική τροφοδοσία)

Αντίσταση εισόδου

12KΩ ή 120KΩ

Η τάση απομόνωσης

2KV

Έκδοση ρελέ

Τύπος κόμβου

Μηχανολογικό σοκ

Δυνατότητα κόμβου

220 VAC/5A, 30 VDC/5A

4-20mA

Έξοδος συνεχούς ρεύματος

Η τάση ανοικτού κυκλώματος

15VDC

ικανότητα υπερφόρτωσης

≤ 500Ω

Η τάση απομόνωσης

2KV

Ενεργειακή τροφοδοσία

Κλιματισμός

85 ~ 265 VAC/45-65Hz

Δ.Σ.

100~300 VDC

Απορρόφηση ισχύος

< 3W

Μηχανικές ιδιότητες

Βάρος

0.5 κιλά

Βαθμός προστασίας ΠΙ

πίνακα IP52, σώμα IP30

Μέγεθος

96 X 96 X 72 mm

Θερμοκρασία λειτουργίας

-40~70°C

Θέρμανση αποθήκευσης

-50~85°C

Σχετική υγρασία

5% - 90%RH, χωρίς συμπύκνωση

Ηλεκτρομαγνητικά

Διαταραχές ηλεκτροστατικής εκφόρτισης

IEC 61000-4-2, Επίπεδο 4

Ομάδα αντι-ταχείων παροδικών παλμών

IEC 61000-4-4, Επίπεδο 4

Αντι-επιπτώσεις

IEC 61000-4-5, Επίπεδο 3

Αντισυχνότητα μαγνητικού πεδίου

IEC 61000-4-8, Επίπεδο 3

Ηλεκτρική απόδοση μόνωσης

Αντίσταση μόνωσης

GB/T13729, > 50MΩ

Τύπος αντέχει τάση

GB/T13729, AC 2KV 50Hz /1min

Τεχνική ένταση

GB/T13729, 5KV, 1,2/50us
