| Ονομασία μάρκας: | Kingsine |
| Αριθμός μοντέλου: | PMC200 |
| Τροποποιημένο: | 1pc |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |

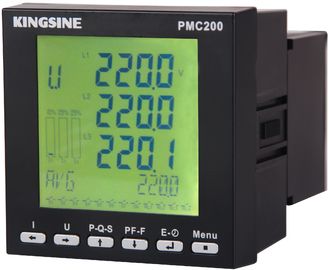

Υψηλής απόδοσης πολυλειτουργικό μετρητή ισχύος, 90 - 260 VAC PMC200
Ανάλυση ποιότητας ενέργειας
Εμφάνιση ευρείας γωνίας
Μίνι, εύκολη εγκατάσταση.
Τέσσερις ενότητες επέκτασης για τις διαφορετικές απαιτήσεις σας!
Πληροφορίες σχετικά με την εφαρμογή του συστήματος διαχείρισης ενέργειας:
Εισαγωγή
Το PMC200 Multifunctional Power Meter χρησιμοποιείται ευρέως για συστήματα διαχείρισης ενέργειας, αυτοματισμό υποσταθμών, αυτοματισμό δικτύων διανομής, διανομή ηλεκτρικής ενέργειας υποπεριφερειών, βιομηχανικό αυτοματισμό,έξυπνο κτίριο, έξυπνο πίνακα διακυβέρνησης, ντουλάπι διακυβέρνησης, κλπ. Ενσωματώνει την ψηφιοποίηση, την πνευματικοποίηση και τη δικτύωση μαζί, για να αντικαταστήσει τους παραδοσιακούς εξοπλισμούς όπως ηλεκτρικός μετατροπέας ποσότητας,Η πολλαπλή χρήση μειώνει το κόστος και η απλή καλωδιακή σύνδεση απλοποιεί τις δοκιμές.
|
Πρότυπο: DL/T721 - 2000 |
||
|
Τάξη ακρίβειας |
Δυναμική ισχύς |
Κλάση 0.2 |
|
Δύναμη |
Κλάση 0.5 |
|
|
Ενεργός ηλεκτρικός βαθμός |
Τάξη 1 |
|
|
Χαρακτηριστικό τάσης εισόδου |
Πεδίο |
100V, 200V, 400V (προαιρετικά) |
|
Αντίσταση |
2MΩ (L-L), 1MΩ (L-N) |
|
|
Επιτρεπόμενη ικανότητα υπερφόρτωσης |
1.2 φορές/ συνεχώς |
|
|
Χαρακτηριστικό ρεύματος εισόδου |
Πεδίο εκτέλεσης: |
1Α, 5Α (προαιρετικά) |
|
Αντίσταση: |
<0,1Ω |
|
|
Επιτρεπόμενη χωρητικότητα υπερφόρτωσης: |
1.2 φορές/ συνεχή, 10 φορές/1 δευτερόλεπτο |
|
|
Δυνατότητα επαφής του ρελέ |
220VAC/5A, 30VDC/5A |
|
|
Διασύνδεση επικοινωνιών |
RS485, προαιρετικός ρυθμός baud, μέγιστο 19200bps |
|
|
Πρωτόκολλο επικοινωνίας |
MODBUS RTU |
|
|
Ηλεκτρομαγνητική συμβατικότητα |
Συμμορφώνεται με την κατηγορία IECIII |
|
|
Αντίσταση μόνωσης |
> 50MΩ |
|
|
Δυναμική συχνότητα αντέχουν τάση |
AC2kV/1min |
|
|
Πλήρης ισχύς |
< 5VA |
|
|
Ηλεκτρική τροφοδοσία |
90 έως 260VAC/DC |
|
|
Θερμοκρασία λειτουργίας |
-20 °C ~ +70 °C |
|
|
Μέγεθος |
96x96x72 (mm), 96x96x120 ((mm)) ((με επεκτατική μονάδα) |
|
|
Βάρος |
00,5 kg |
|
Δοκιμαστής παραμέτρων ισχύος PMC200
Λειτουργίες και χαρακτηριστικά
|
Μέτρηση παραμέτρου |
Ποιότητα ισχύος |
|
|
ρεύμα / τάση Ενεργή/Αναδραστική/Φαινομενική ισχύς Συντελεστής ισχύος / συχνότητα Φάση και ουδέτερη γραμμή Η γραμμή καλωδίου και η γραμμή φάσης 3 φάσεις και μία φάση 3 φάσεις και μία φάση |
Η αρμονική στρέβλωση / 31 φορές η αρμονική ανάλυση ρεύμα και τάση / ρεύμα και τάση |
|
|
Πρωτόκολλο επικοινωνίας |
|
|
|
RS485/MODBUS |
|
|
|
Εμφάνιση |
|
|
|
STN LCD οθόνη με μεγάλη οθόνη / πραγματικό χρόνο ρολόι Χρόνος/Μέτος/Ημέρα/Ωρα/Λεπτό/Δευτερόλεπτο |
|
|
|
Μέτρηση ενέργειας |
Άλλα |
|
|
Ενεργητική ενέργεια εισόδου/εξόδου Ενέργεια αντίδρασης εισόδου/εξόδου Φαινομενική ενέργεια 1 Πύλη εξόδου καναλιού 1 Πύλη εξόδου καναλιού |
Ενημέρωση on-line |
|
|
Ενότητα εισόδου τηλεπικοινωνίας 8 κανάλια Εισόδου τηλεπικοινωνίας Ανάλυση της μεταβλητής χρόνου κατάστασης: έως 1 ms Ενημερωτικό δελτίο 100 εκδηλώσεων |
|
|
|
Στατιστικές της ζήτησης |
Μονάδα εξόδου ρελέ |
|
|
Τρέχων Ενεργή/Αναδραστική/Φαινομενική ισχύς Η τρέχουσα αξία και το μέγιστο. Η τρέχουσα αξία και το μέγιστο. |
Έκδοση αναμεταδόχου 4 καναλιών Προγραμματισμένη ρύθμιση συναγερμού υπέρβασης του ορίου Απομακρυσμένο έλεγχο |
|
|
Ποσοστό αποκατάστασης |
Αναλογική μονάδα εισόδου και εξόδου |
|
|
8 Στάδια αποκατάστασης· 4 Το ποσοστό αποκατάστασης μπορεί να οριστεί |
1 κανάλι αναλογική μέτρηση εισόδου για 4-20mA DC 1 κανάλι αναλογική μέτρηση εισόδου για 0-5V DC 2 κανάλια Αναλογική έξοδος για 4-20mA DC |
|
|
Μέγιστο και ελάχιστο |
|
|
|
Καταγράψτε το μέγιστο, το ελάχιστο και χρόνος όλων των παραμέτρων μέτρησης |
Μονάδα επικοινωνίας |
|
|
α) RS232 Ενότητα επικοινωνίας β) Μονάδα επικοινωνίας Profibus-DP γ) Μονάδα επέκτασης Ethernet TCP/IP
|
|
|
|
Ημερολόγιο εκδηλώσεων |
|
|
|
100 Συμβάντα SOE Log / Time Ανάλυση: έως 1 ms |
|
|
|
