| Ονομασία μάρκας: | Kingsine |
| Αριθμός μοντέλου: | PMC180N |
| Τροποποιημένο: | 1pc |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |

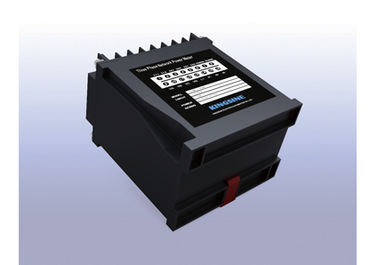

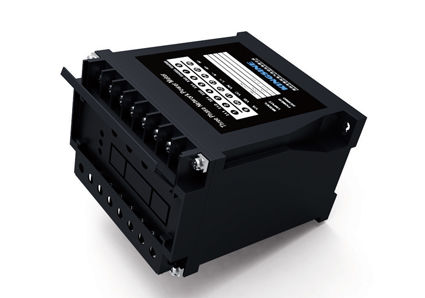

Τριφασικός πολυλειτουργικός μετρητής ισχύος Modbus RTU πρωτόκολλο PMC180N
Ευρύ εύρος θερμοκρασιών
Ανάλυση ποιότητας ενέργειας
Εμφάνιση ευρείας γωνίας
Μίνι, εύκολη εγκατάσταση.
υψηλή απόδοση
Σύνοψη
Το PMC180N τριστάσιο μετρητή ισχύος δικτύου είναι ένα πολυλειτουργικό μετρητή χωρίς πίνακα χειρισμού LCD. υιοθετεί μικροεπεξεργαστή χαμηλής διάσπασης ισχύος, μπορεί να μετρήσει πλήρη παράμετρο ισχύος,μέτρηση ενέργειαςΈχει την προαιρετική αναλογική έξοδος, μπορεί να ταιριάζει με τη ζήτηση της λειτουργίας του μετατροπέα.Έχει RS-485 πύλη επικοινωνίας και θα μπορούσε εύκολα να ενσωματωθεί σε οποιοδήποτε έξυπνο σύστημα διανομής ενέργειας. PMC180N έχει την πρακτική λειτουργία, εύκολη χρήση, εύκολη συντήρηση. Μπορεί να χρησιμοποιηθεί για την παρακολούθηση και τον έλεγχο του εξοπλισμού στο χώρο,να παρέχει τη στήριξη μετρήσεων και δοκιμών στον ειδικό για την εφαρμογή ισχύος, παρέχουν τη βάση δεδομένων στο SCADA και το Smart Grid, παρέχουν επιστημονική βάση για την έξυπνη διαχείριση της ενέργειας.
Χαρακτηριστικά λειτουργίας
|
Χαρακτηριστικά λειτουργίας |
PMC180Z |
PMC180C |
PMC180P |
PMC180U |
PMC180 I |
PMC180N |
|
Αμέσως πραγματική εικονική αξία |
|
|
|
|
|
|
|
Τρέχων Μία φάση και ουδέτερη γραμμή |
◆ |
|
◆ |
|
◆ |
◆ |
|
Τετάρτη Γραμμή/γραμμή & Φάση/γραμμή |
◆ |
|
◆ |
◆ |
|
◆ |
|
Συχνότητα |
◆ |
|
|
|
|
◆ |
|
Ενεργητική ισχύς Τριφογενής και μονοφογενής |
◆ |
|
◆ |
|
|
◆ |
|
Αντιδραστική ισχύς Τριφογενής και μονοφογενής |
◆ |
|
|
|
|
◆ |
|
Συντελεστής ισχύος Τριφογενής και μονοφογενής |
◆ |
◆ |
|
|
|
◆ |
|
Ενέργεια |
|
|
|
|
|
|
|
Ενεργητική ενέργεια |
◆ |
|
|
|
|
◆ |
|
Αντιδραστική ενέργεια |
◆ |
|
|
|
|
◆ |
|
Ποιότητα ισχύος |
|
|
|
|
|
|
|
Αρμονική στρέβλωση ρεύμα και τάση |
◆ |
|
|
|
|
◆ |
|
31 τάξη αρμονική ανάλυση Πρόταση και ρεύμα |
◆ |
|
|
|
|
◆ |
|
Επικοινωνία |
|
|
|
|
|
|
|
Πρωτόκολλο RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Εμφάνιση |
|
|
|
|
|
|
|
Δείκτης LED |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Άλλα |
|
|
|
|
|
|
|
Δύο κανάλια DI |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Δύο κανάλια DO |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 κανάλι AO:4-20Ma |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Προειδοποίηση περιορισμού 2 καναλιών |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Εφαρμογή προγράμματος υποστήριξης |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Τεχνική παράμετρος
|
Ηλεκτρικά χαρακτηριστικά |
||
|
Τύπος μέτρησης
|
Τριφασικό σύστημα εναλλασσόμενου ρεύματος με τρία καλώδια Τριφασικό σύστημα εναλλασσόμενου ρεύματος τεσσάρων καλωδίων |
|
|
|
Ποσότητα δειγματοληψίας: 64 φορές ανά κύκλο |
|
|
Ταχύτητα ανανέωσης δεδομένων |
1S |
|
|
Ακριβότητα μέτρησης |
Τρέχων |
00,2% |
|
Τετάρτη |
00,2% |
|
|
Δύναμη |
00,5% |
|
|
Συχνότητα |
0.05Hz |
|
|
Ενεργητική ενέργεια |
10,0% |
|
|
Αντιδραστική ενέργεια |
20,0% |
|
|
ΑΟ |
1% |
|
|
Χαρακτηριστικά τάσης εισόδου
|
Η τάση μέτρησης Επιτρεπόμενη υπερφόρτωση |
3 X 220/380V ((σύνδεση απευθείας) |
|
3 X 57,7/100V ((συνδεδεμένο με CT) |
||
|
Αντίσταση εισόδου |
1.2 φορές / συνεχώς |
|
|
Η τάση μέτρησης |
1.8MΩ |
|
|
Χαρακτηριστικό ρεύματος εισόδου |
Μετρητικό ρεύμα |
5A ή 1A (συνδεδεμένη με CT) |
|
Επιτρεπόμενη υπερφόρτωση |
1.2 φορές / συνεχώς |
|
|
Αντίσταση εισόδου |
<0,1Ω |
|
|
4-20mA συνεχής ισχύς
|
Η τάση ανοικτού κυκλώματος |
5VDC |
|
Δυνατότητα φόρτωσης |
≤ 200Ω |
|
|
Απομονωμένη τάση |
2KV |
|
|
Ενεργειακή τροφοδοσία |
Κλιματισμός |
85 ~ 265 VAC/45-65Hz |
|
Δ.Σ. |
100~300 VDC |
|
|
Απορρόφηση ισχύος |
< 3W |
|
|
Μηχανικές ιδιότητες |
||
|
Βάρος |
0.5 κιλά |
|
|
Βαθμός προστασίας ΠΙ |
IP52 |
|
|
Μέγεθος |
110 X 75 X 120 mm |
|
|
Θερμοκρασία λειτουργίας |
-25~70°C |
|
|
Θέρμανση αποθήκευσης |
-40~85°C |
|
|
Σχετική υγρασία |
5% - 90%RH, χωρίς συμπύκνωση |
|
|
Ηλεκτρομαγνητικά |
||
|
Διαταραχές ηλεκτροστατικής εκφόρτισης |
IEC 61000-4-2, Επίπεδο 4 |
|
|
Ομάδα αντι-ταχείων παροδικών παλμών |
IEC 61000-4-4, Επίπεδο 4 |
|
|
Αντι-επιπτώσεις |
IEC 61000-4-5, Επίπεδο 3 |
|
|
Αντισυχνότητα μαγνητικού πεδίου |
IEC 61000-4-8, Επίπεδο 3 |
|
|
Ηλεκτρική απόδοση μόνωσης |
||
|
Αντίσταση μόνωσης |
GB/T13729, > 50MΩ |
|
|
Τύπος αντέχει τάση |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Τεχνική ένταση |
GB/T13729, 5KV, 1,2/50us |
|
|
|
