| Ονομασία μάρκας: | Kingsine |
| Αριθμός μοντέλου: | PMC100 |
| Τροποποιημένο: | 1pc |
| Χρόνος παράδοσης: | 15 εργάσιμων ημερών |
| Όροι πληρωμής: | T/T εκ των προτέρων, L/C |

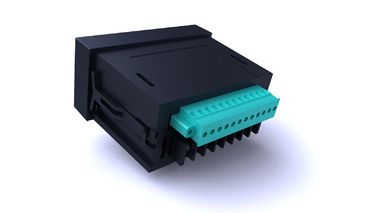

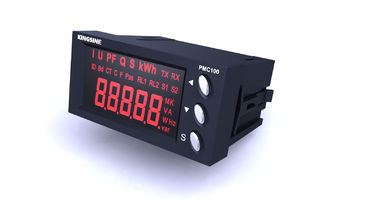

Ψηφιακό πολυλειτουργικό μετρητή ισχύος, 2 κανάλια DI / DO PMC100
Μέτρηση ηλεκτρικών παραμέτρων μονοφασικής και μέτρηση ενέργειας
Επεξεργασία ηλεκτρονικών παραμέτρων
Υποστήριξη 2 καναλιών DI/DO, μπορεί να ρυθμίσει την έξοδο του μετατροπέα
Υποστήριξη της επικοινωνίας MODBUS-RTU, RS485
Σύνοψη
Η σειρά PMC100 μονό φάσης ψηφιακού μετρητή ισχύος υιοθετεί προσαρμοσμένη, μονωτικοποιημένη, υψηλής φωτεινότητας οθόνη LED, πολύ όμορφη και μεγαλειώδης. Χρησιμοποιεί μικροεπεξεργαστή χαμηλής ισχύος ως πυρήνα,για την επίτευξη πλήρως ηλεκτρικής μέτρησης παραμέτρων και μέτρησης ενέργειας. Μπορεί προαιρετικά να ρυθμίσει διάφορα δυαδικά, ρελέ, αναλογική έξοδος διεπαφή για την επίτευξη των διαφόρων αναγκών του χρήστη, ενσωματώνει RS-485 συνδέσεις επικοινωνίας,Μπορεί εύκολα να εκπληρώσει την ενσωμάτωση των διαφόρων έξυπνων συστήματος διανομήςΗ λειτουργία του προϊόντος είναι πρακτική, εύκολη στη χρήση και τη συντήρηση.παρέχει βάση δεδομένων για το SCADA και το Smart Grid, παρέχουν τη βάση λήψης αποφάσεων για αποτελεσματική έξυπνη διαχείριση της ενέργειας.
Χαρακτηριστικά λειτουργίας
|
Χαρακτηριστικά λειτουργίας
|
PMC100Z |
PMC100C |
PMC100P |
PMC100F |
PMC100U |
PMC100I |
PMC100N |
|
Αμέσως πραγματική εικονική αξία |
|
|
|
|
|
|
|
|
Τρέχων |
◆ |
|
◆ |
|
|
◆ |
◆ |
|
τάση |
◆ |
|
◆ |
|
◆ |
|
◆ |
|
συχνότητα |
◆ |
|
|
◆ |
|
|
◆ |
|
ενεργητική ισχύ |
◆ |
|
◆ |
|
|
|
◆ |
|
Αντιδραστική ισχύς |
◆ |
|
|
|
|
|
◆ |
|
συντελεστής ισχύος |
◆ |
◆ |
|
|
|
|
◆ |
|
Ενέργεια |
|
|
|
|
|
|
|
|
ενεργητική ενέργεια |
◆ |
|
|
|
|
|
◆ |
|
Επικοινωνία |
|
|
|
|
|
|
|
|
Πρωτόκολλο RS485/MODBUS |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Εμφάνιση |
|
|
|
|
|
|
|
|
Δείκτης LED |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Άλλα |
|
|
|
|
|
|
|
|
Δύο κανάλια DI |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Δύο κανάλια DO |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
1 κανάλι AO:4-20mA |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
|
Δύο κανάλια συναγερμού ορίων |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
|
Εφαρμογή προγράμματος υποστήριξης |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
◆ |
Τεχνική παράμετρος
|
Ηλεκτρικά χαρακτηριστικά |
||
|
Τύπος μέτρησης |
Σύστημα εναλλασσόμενου ρεύματος μονοφασικού τύπου |
|
|
|
Ποσότητα δειγματοληψίας ανά κύκλο: 64 φορές |
|
|
Ταχύτητα ανανέωσης δεδομένων |
1S |
|
|
Ακριβότητα μέτρησης |
Τρέχων |
00,5% |
|
Τετάρτη |
00,5% |
|
|
Δύναμη |
00,5% |
|
|
Συχνότητα |
0.05Hz |
|
|
Ενεργητική ενέργεια |
10,0% |
|
|
ΑΟ |
1% |
|
|
Χαρακτηριστικά τάσης εισόδου |
Η τάση μέτρησης |
0~600 V (άμεση πρόσβαση) |
|
Επιτρεπόμενη υπερφόρτωση |
1.2 φορές / συνεχώς |
|
|
Αντίσταση εισόδου |
1.8MΩ |
|
|
Χαρακτηριστικό ρεύματος εισόδου |
Μετρητικό ρεύμα |
5Α ή 1Α (μέσω CT Connect) |
|
Επιτρεπόμενη υπερφόρτωση |
1.2 φορές / συνεχώς |
|
|
Αντίσταση εισόδου |
<0,1Ω |
|
|
Δυαδική είσοδος |
Δραστηριακή τάση |
12~24 VDC ή 220VAC ((εξωτερική τροφοδοσία) |
|
Αντίσταση εισόδου |
12KΩ ή 120KΩ |
|
|
Η τάση απομόνωσης |
2KV |
|
|
Έκδοση ρελέ |
Τύπος κόμβου |
Μηχανολογικό σοκ |
|
Δυνατότητα κόμβου |
220 VAC/5A, 30 VDC/5A |
|
|
4-20mA DC έξοδος |
Η τάση ανοικτού κυκλώματος |
15VDC |
|
Δυνατότητα υπερφόρτωσης |
≤ 500Ω |
|
|
Η τάση απομόνωσης |
2KV |
|
|
Ενεργειακή τροφοδοσία |
Κλιματισμός |
85 ~ 265 VAC/45-65Hz |
|
Δ.Σ. |
100~300 VDC |
|
|
Απορρόφηση ισχύος |
< 2,5 W |
|
|
Μηχανικές ιδιότητες |
||
|
Βάρος |
00,3 κιλά |
|
|
Βαθμός προστασίας ΠΙ |
πίνακα IP52, σώμα IP30 |
|
|
Μέγεθος |
96 X 48 X 95,5 mm |
|
|
Θερμοκρασία λειτουργίας |
-40~70°C |
|
|
Θέρμανση αποθήκευσης |
-50~85°C |
|
|
Σχετική υγρασία |
5% - 90%RH, χωρίς συμπύκνωση |
|
|
Ηλεκτρομαγνητικά |
||
|
Διαταραχές ηλεκτροστατικής εκφόρτισης |
IEC 61000-4-2, Επίπεδο 4 |
|
|
Ομάδα αντι-ταχείων παροδικών παλμών |
IEC 61000-4-4, Επίπεδο 4 |
|
|
Αντι-επιπτώσεις |
IEC 61000-4-5, Επίπεδο 3 |
|
|
Αντισυχνότητα μαγνητικού πεδίου |
IEC 61000-4-8, Επίπεδο 3 |
|
|
Ηλεκτρική απόδοση μόνωσης |
||
|
Αντίσταση μόνωσης |
GB/T13729, > 50MΩ |
|
|
Τύπος αντέχει τάση |
GB/T13729, AC 2KV 50Hz /1min |
|
|
Τεχνική ένταση |
GB/T13729, 5KV, 1,2/50us |
|
|
|
