| Υψηλό φως: | PMC96S πολυσύνθετος μετρητής δύναμης,3 πολυσύνθετος μετρητής δύναμης φάσης,3 πολλών χρήσεων ψηφιακός μετρητής φάσης |
||
|---|---|---|---|

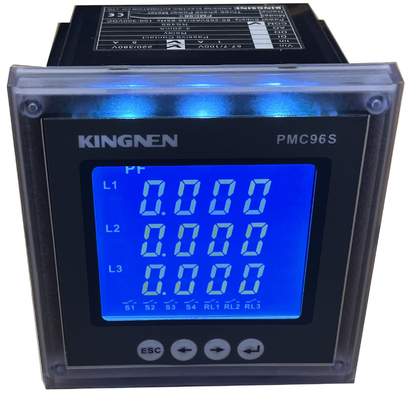

PMC96S ο μετρητής είναι ένας πολυσύνθετος μετρητής ελέγχου δύναμης, συνδυάζει τη λειτουργία της συλλογής των στοιχείων και του ελέγχου, και μπορεί να αντικαταστήσει πολύ είδος μετρητών, ηλεκτρονόμων, μετασχηματιστών και άλλοι συστατικά. PMC96S μπορεί να εγκατασταθεί στις διαφορετικές θέσεις του συστήματος διανομής ηλεκτρικής ενέργειας.
PMC96S σχεδιάζεται με τη διεπαφή επικοινωνίας rs-485, το οποίο επιτρέπεται σε για να ενσωματωθεί σε ποικίλα συστήματα παρακολούθησης δύναμης. Η απόκτηση στοιχείων και ο τηλεχειρισμός μπορούν να εκτελεσθούν εύκολα μέσω του ενισχυτικού διοικητικού λογισμικού ή άλλου βιομηχανικού λογισμικού διαμόρφωσης.
PMC96S είναι ένας αληθινός RMS-βασισμένος στον μετρώντας μετρητής που μπορεί ακριβώς να μετρήσει τα ιδιαίτερα μη γραμμικά φορτία. Η προηγμένη τεχνολογία δειγματοληψίας συγχρονισμού συχνότητας πλέγματός της επιτρέπει σε το για να μετρήσει ακριβώς ποικίλες παραμέτρους ισχύος, συμπεριλαμβανομένης της τάσης/του τρέχοντος RMS, συχνότητα, ενεργός ισχύς, αντιδραστική ισχύς, φαινόμενη ισχύς, παράγοντας ισχύος, εισόδου-εξόδου ενεργός ενέργεια, να συμπληρώσει συνολικά την ενεργό ενέργεια, εισόδου-εξόδου αντιδραστική ισχύς, να συμπληρώσει συνολικά την αντιδραστική ισχύ, τη φαινόμενη ισχύ, συνολική αρμονική διαστρέβλωση τάσης (THD), 1~31 αρμονικές τάσης, τρέχουσα συνολική αρμονική διαστρέβλωση (THD) και 1~31 τρέχουσες αρμονικές, κ.λπ…. Όλες οι μετρήσεις, οι ελάχιστες και ανώτατες, και μετρήσεις απαίτησης μπορούν να αντιμετωπισθούν στην επίδειξη ή μακρινά χρησιμοποίηση του λογισμικού.
Επισκόπηση των λειτουργιών μετρητών
Πίνακας 1
| Λειτουργία και χαρακτηριστικό οικοδεσποτών |
| Παροδική αληθινή αξία RMS |
| Ρεύμα κάθε ενιαία φάση και συνδυασμένη φάση, μέση τιμή |
| Τάση φάσης/τάση γραμμών κάθε ενιαία φάση και συνδυασμένη φάση, μέση τιμή |
| Ενεργό, αντιδραστικό, προφανές ποσό δύναμης κάθε μονοφασικός και τριφασικός |
| Ποσό παράγοντα δύναμης κάθε μονοφασικός και τριφασικός |
| Συχνότητα 45~65Hz |
| MIN/MAX ΑΞΙΑ |
| MIN/MAX ΤΡΕΧΟΝ RMS |
| Μέγιστη/ελάχιστη τάση RMS φάσης |
| Μέγιστη/ελάχιστη συνολική ενεργός, αντιδραστική, φαινόμενη δύναμη |
| Ανώτατος/ελάχιστος συνολικός παράγοντας δύναμης |
| Ανώτατη/ελάχιστη συχνότητα |
| Το ανώτατο/ελάχιστο U THD Ι 和 THD |
| Απαίτηση και τιμή κορυφής |
| Ρεύμα ανά φάση η παρούσα αξία/τιμή κορυφής/μηνιαία τιμή κορυφής |
| Η συνολική ενεργός δύναμη, συμπληρώνει συνολικά την αντιδραστική δύναμη, συνολική φαινόμενη δύναμη η παρούσα αξία/τιμή κορυφής/μηνιαία τιμή κορυφής |
| Ενέργεια |
| Εισόδου-εξόδου/ενεργός ηλεκτρική ενέργεια 1 παραγωγή σφυγμού καναλιών Εισόδου-εξόδου ενεργός ηλεκτρική ενέργεια 1 παραγωγή σφυγμού καναλιών |
| Εισόδου-εξόδου/αντιδραστική ηλεκτρική ενέργεια 1 παραγωγή σφυγμού καναλιών ενεργός ηλεκτρική ενέργεια 1 παραγωγή σφυγμού καναλιών |
| φαινόμενη δύναμη |
| μηνιαία ενέργεια |
| Ηλεκτρικό ενεργειακό πολυ-ποσοστό |
| ο χρόνος 8 πολυ-ποσοστού, 4 ποσοστά μπορεί να τεθεί |
| Ποιότητα δύναμης |
| Ρεύμα και τάση THD |
| 1-31 χρονική αρμονική ανάλυση |
| ΘΦ παράγοντα λόφων τάσης και τρέχων παράγοντας Κ |
| Αρχείο γεγονότος |
| αρχείο γεγονότος 100pcs SOE |
| Σύστημα συναγερμών προειδοποίησης |
| 8 προειδοποιώντας κανάλια με τη διαμορφώσιμη οριακή τιμή |
| 4 προειδοποιώντας κανάλια με τη διαμορφώσιμη λογική |
| Επικοινωνία |
| Rs-485 πρωτόκολλο του /MODBUS-RTU |
| Επίδειξη |
| Υγρή επίδειξη μεγάλης οθόνης STN |
| Πραγματικός - χρονικό ρολόι |
| Έτος, μήνας, ημερομηνία, λεπτό, δεύτερο |
| Άλλοι |
| Σε απευθείας σύνδεση βελτίωση προγράμματος υποστήριξης |
Πίνακας 2
| Βοηθητικά χαρακτηριστικά γνωρίσματα ενότητας |
| Αναλογική I/O ενότητα εισαγωγής (Di) (προαιρετική) |
| 2-κανάλι αναλογική I/O εισαγωγή |
| Ηλεκτρονόμος () ενότητα παραγωγής (προαιρετική) |
| 2-κανάλι παραγωγή ηλεκτρονόμων, η οποία μπορεί να τεθεί από τον τοπικό συναγερμό πέρα-ορίου ή από τον τηλεχειρισμό |
| Αναλογική ενότητα εισαγωγής (AI) /output (AO) (προαιρετική) |
| 2 κανάλια στο σύνολο Όντας προαιρετικός για τη ΣΥΝΕΧΉ 4-20mA αναλογική εισαγωγή, ΣΥΝΕΧΉΣ αναλογική εισαγωγή 0-5V, ΣΥΝΕΧΉΣ 4-20mA αναλογική παραγωγή Ο πρώτος αναλογικός λιμένας (λιμένας Α1) βρίσκεται στον ίδιο λιμένα (Di) της δυαδικής εισαγωγής, έτσι ο χρήστης μπορεί μόνο να επιλέξει καθένας ένας από τους δύο αλλά δεν μπορεί να επιλέξει και των δύο |
Τεχνικοί δείκτες
| Ηλεκτρικά χαρακτηριστικά | ||
| Τύπος μέτρου | 3P3W σύστημα εναλλασσόμενου ρεύματος, 3P4W σύστημα εναλλασσόμενου ρεύματος |
|
| Ποσοστό Samping | 128 σημεία ανά κύκλο | |
| Τα στοιχεία αναζωογονούν το ποσοστό | 1S | |
| Μέτρο ακρίβεια |
Cureen | ±0.2%FS |
| Τάση | ±0.2%FS | |
| Δύναμη | 0.5S | |
| Συχνότητα | ±0.001Hz | |
| Ενεργός ενέργεια | 0.5S | |
| Αντιδραστική ενέργεια | 1.0S | |
| ΣΥΝΕΧΗΣ εισαγωγή (AI) | 0,5% FS | |
| ΣΥΝΕΧΗΣ παραγωγή (AO) | 0,5% FS | |
| Τάση εισαγωγής χαρακτηριστικά |
Τάση μέτρου | 3 *220/380V (που εισάγονται άμεσα) |
| 3 * 57.7/100V (δευτεροβάθμια πλευρά PT) | ||
| Υπερφόρτωση ικανότητα |
1.2times/συνεχής | |
| αντίσταση εισαγωγής | 300KΩ/phase | |
| Παρόντα χαρακτηριστικά εισαγωγής | Μέτρο τρέχων |
5A (δευτεροβάθμια πλευρά CT) ή 1A (CT Secondaryside) |
| Ικανότητα υπερφόρτωσης | 1,2 φορές/συνεχής | |
| αντίσταση εισαγωγής | <0> | |
| Δυαδική εισαγωγή | Εργασία τάση |
15 VDC |
| αντίσταση εισαγωγής | 12KΩ | |
| Τάση απομόνωσης | 2KV | |
| Παραγωγή ηλεκτρονόμων | Τύπος κόμβων | Μηχανική επαφή |
| Ικανότητα κόμβων | 220 VAC/5A, 30 VDC/5A | |
| 4-20mA συνεχές ρεύμα μέτρηση εισαγωγής |
Ρεύμα μέτρου | 4-20mA |
| Υπερφόρτωση ικανότητα |
1,2 φορές/συνεχής | |
| αντίσταση εισαγωγής | 10Ω | |
| Απομόνωση τάση |
2KV | |
| 0-5V μέτρηση ΣΥΝΕΧΟΥΣ εισαγωγής | Τάση μέτρου | 0-5V |
| Υπερφόρτωση ικανότητα |
1.2times/συνεχής | |
| αντίσταση εισαγωγής | 12.5KΩ | |
| Τάση απομόνωσης | 2KV | |
| 4-20mA συνεχές ρεύμα παραγωγή |
Ανοιχτή τάση | 15VDC |
| Ικανότητα φορτίων | ≤600Ω | |
| Τάση απομόνωσης | 2KV | |
| Παροχή ηλεκτρικού ρεύματος | Εναλλασσόμενο ρεύμα | 85~264 VAC/45-65Hz |
| Συνεχές ρεύμα | 100~375 VDC | |
| Κατανάλωση ισχύος | < 3W=""> | |
| Μηχανική απόδοση | ||
| Βάρος | 0.5kg | |
| Επίπεδο προστασίας IP | Επιτροπή IP52, οικοδεσπότης IP30 μετρητών μετρητών | |
| Διάσταση | Οικοδεσπότης | 96 X 96 X 72 χιλ. |
| Host+modules | 96 X 96 X 120 χιλ. | |
| Θερμοκρασία εργασίας | Οθόνη επίδειξης | -20~70℃ |
| Μετρητής | -25~70℃ | |
| Θερμοκρασία αποθήκευσης | Meter+display οθόνη | -40~85℃ |
| Σχετική υγρασία | 5% - 90%RH, καμία συμπύκνωση | |
| EMC | ||
| Αντιστατική παρέμβαση απαλλαγής | IEC 61000-4-2, επίπεδο 4 | |
| Αντι-γρήγορος παροδικός σφυγμός ομάδας | IEC 61000-4-4, επίπεδο 4 | |
| Anti-surge | IEC 61000-4-5, επίπεδο 3 | |
| Αντίσταση στο μαγνητικό πεδίο συχνότητας ισχύος | IEC 61000-4-8, επίπεδο 3 | |
| Ηλεκτρική απόδοση μόνωσης | ||
| Αντίσταση μόνωσης | GB/T13729, >50MΩ | |
| Η συχνότητα ισχύος αντιστέκεται την τάση | GB/T13729, ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 3KV 50HZ ΤΟ /1min | |
| Τάση ώθησης | GB/T13729,5KV, 1.2/50us | |
| Πρότυπη προδιαγραφή:: PMC96S--①② - ③ - ④ - ⑤ | |
| ①Πρότυπος κώδικας: | |
| 1 | 57.7/100V εκτιμημένη τάση μέτρησης, εκτιμημένο 5A ρεύμα μέτρησης. |
| 2 | 57.7/100V εκτιμημένη τάση μέτρησης, εκτιμημένο 1A ρεύμα μέτρησης. |
| 3 | 220/380V εκτιμημένη τάση μέτρησης, εκτιμημένο 5A ρεύμα μέτρησης. |
| 4 | 220/380V εκτιμημένη τάση μέτρησης, εκτιμημένο 1A ρεύμα μέτρησης. |
| ②Πρότυπος κώδικας: | |
| 1 | Παροχή ηλεκτρικού ρεύματος: 85~264 VAC/45-65Hz, 100~300 VDC. |
| ③Πρότυπος κώδικας: | |
| 0 | Χωρίς Di |
| 2 | 2 Di καναλιών |
| ④Πρότυπος κώδικας: | |
| 0 | Χωρίς παραγωγή ηλεκτρονόμων |
| 1 | Προαιρετική 1 παραγωγή ηλεκτρονόμων καναλιών (λιμένας RL1+, RL1-) |
| 2 | Προαιρετική παραγωγή ηλεκτρονόμων 2 καναλιών |
| ⑤Πρότυπος κώδικας: | |
| αβ | το αβ είναι ένας 2 ακέραιος αριθμός, ένας λιμένας μέσων AI01 προαιρετικός για τις ενότητες AI/AO, μέσα AI02portoptional β για AI/AO 0 – κανένας 1 - μέτρο ΣΥΝΕΧΟΎΣ αναλογικό εισαγωγής 0-5V (AI) 2 - μέτρο ΣΥΝΕΧΟΎΣ 4-20mA αναλογικό εισαγωγής (AI) 3 - ΣΥΝΕΧΉΣ 4-20mA αναλογική παραγωγή (AO) Παραδείγματος χάριν: αβ = 00, meansnot εξοπλισμένος με AI/AOmodule αβ = 21, λιμένας μέσων AI01 είναι εξοπλισμένα με τη ΣΥΝΕΧΉ αναλογική εισαγωγή measureAI/AOmodule 0-5V, ο λιμένας AI02 είναι εξοπλισμένος με τη ΣΥΝΕΧΉ 4-20mA αναλογική εισαγωγή measureAI/AOmodule |
