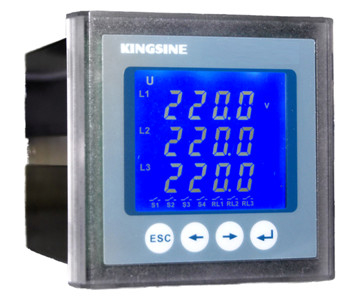

Πολλών χρήσεων ψηφιακός μετρητής τριφασικό ISO9001 RS485 PMC72S εγκεκριμένος

Πολλών χρήσεων ψηφιακός μετρητής τριφασικό ISO9001 RS485 PMC72S εγκεκριμένος
Πολλών χρήσεων ψηφιακός μετρητής τριφασικό ISO9001 RS485 PMC72S εγκεκριμένος

Μεγάλες Εικόνας :  Πολλών χρήσεων ψηφιακός μετρητής τριφασικό ISO9001 RS485 PMC72S εγκεκριμένος

Λεπτομέρειες:
Τόπος καταγωγής: Κίνα
Μάρκα: KINGSINE
Πιστοποίηση: CE/ISO9001
Αριθμό μοντέλου: PMC72S
Πληρωμής & Αποστολής Όροι:
Ποσότητα παραγγελίας min: 1set
Τιμή: negotiation
Όροι πληρωμής: L/C, T/T
Λεπτομερής Περιγραφή Προϊόντος
Υψηλό φως:

PMC72S πολλών χρήσεων ψηφιακός μετρητής

,

RS485 πολλών χρήσεων ψηφιακός μετρητής

,

MC72S ψηφιακός πολλών χρήσεων μετρητής

PMC72S ο μετρητής είναι ένας πολυσύνθετος μετρητής ελέγχου δύναμης, συνδυάζει τη λειτουργία της συλλογής των στοιχείων και του ελέγχου, και μπορεί να αντικαταστήσει πολύ είδος μετρητών, ηλεκτρονόμων, μετασχηματιστών και άλλοι συστατικά. PMC72S μπορεί να εγκατασταθεί στις διαφορετικές θέσεις του συστήματος διανομής ηλεκτρικής ενέργειας.

PMC72S σχεδιάζεται με τη διεπαφή επικοινωνίας rs-485, το οποίο επιτρέπεται σε για να ενσωματωθεί σε ποικίλα συστήματα παρακολούθησης δύναμης. Η απόκτηση στοιχείων και ο τηλεχειρισμός μπορούν να εκτελεσθούν εύκολα μέσω του ενισχυτικού διοικητικού λογισμικού ή άλλου βιομηχανικού λογισμικού διαμόρφωσης.



PMC72S είναι ένας αληθινός RMS-βασισμένος στον μετρώντας μετρητής που μπορεί ακριβώς να μετρήσει τα ιδιαίτερα μη γραμμικά φορτία. Η προηγμένη τεχνολογία δειγματοληψίας συγχρονισμού συχνότητας πλέγματός της επιτρέπει σε το για να μετρήσει ακριβώς ποικίλες παραμέτρους ισχύος, συμπεριλαμβανομένης της τάσης/του τρέχοντος RMS, συχνότητα, ενεργός ισχύς, αντιδραστική ισχύς, φαινόμενη ισχύς, παράγοντας ισχύος, εισόδου-εξόδου ενεργός ενέργεια, να συμπληρώσει συνολικά την ενεργό ενέργεια, εισόδου-εξόδου αντιδραστική ισχύς, να συμπληρώσει συνολικά την αντιδραστική ισχύ, τη φαινόμενη ισχύ, συνολική αρμονική διαστρέβλωση τάσης (THD), 1~31 αρμονικές τάσης, τρέχουσα συνολική αρμονική διαστρέβλωση (THD) και 1~31 τρέχουσες αρμονικές, κ.λπ…. Όλη οι τιμές μέτρησης, η ελάχιστη αξία και η ανώτατη αξία, και οι τιμές μέτρησης απαίτησης μπορούν να αντιμετωπισθούν στην επίδειξη οθόνης ή να ελεγχθούν μέσω μακρινά του ελέγχου λογισμικού.

Επισκόπηση των λειτουργιών μετρητών
Πίνακας 1

Λειτουργίες και χαρακτηριστικά της συσκευής οικοδεσποτών
Παροδική αληθινή αξία RMS
Ρεύμα κάθε ενιαία φάση και συνδυασμένη φάση, μέση τιμή
Τάση φάσης/τάση γραμμών κάθε ενιαία φάση και συνδυασμένη φάση, μέση τιμή
Συχνότητα 45~65Hz
Ανώτατο/ελάχιστο VALUE
Ανώτατο/ελάχιστο ΤΡΕΧΟΝ RMS
Ανώτατος/MinVOLTAGE RMS
Ανώτατη/ελάχιστη συχνότητα
Ανώτατο/ελάχιστο THD Ι και U THD
Απαίτηση και τιμή κορυφής
Ρεύμα ανά φάση η παρούσα αξία/τιμή κορυφής/μηνιαία τιμή κορυφής
Ποιότητα δύναμης
(THD) ρεύμα και τάση
1-31times αρμονικές ρεύμα και τάση ανάλυσης
ΘΦ παράγοντα λόφων τάσης και τρέχων παράγοντας Κ
Αρχείο γεγονότος
αρχείο γεγονότος 100pcs SOE
Σύστημα συναγερμών
8 προειδοποιώντας κανάλια με τη διαμορφώσιμη οριακή τιμή
4 προειδοποιώντας κανάλια με τη διαμορφώσιμη λογική
Επικοινωνία
Rs-485 πρωτόκολλο του /MODBUS-RTU
Επίδειξη
Υγρή επίδειξη μεγάλης οθόνης STN
Πραγματικός - χρονικό ρολόι
Έτος, μήνας, ημερομηνία, λεπτό, δεύτερο
Άλλοι
Σε απευθείας σύνδεση βελτίωση προγράμματος υποστήριξης

Πίνακας 2

Βοηθητικά χαρακτηριστικά γνωρίσματα ενότητας
Ενότητα εισαγωγής Di (προαιρετική)
2-κανάλι DI input (ξηρά επαφή)
Ηλεκτρονόμος () ενότητα παραγωγής (προαιρετική)
1-κανάλι παραγωγή ηλεκτρονόμων, η οποία μπορεί να τεθεί από τον τοπικό συναγερμό πέρα-ορίου ή από τον τηλεχειρισμό
Αναλογική ενότητα εισαγωγής (AI) /output (AO) (προαιρετική)
1 κανάλι μόνο
Όντας προαιρετικός για τη ΣΥΝΕΧΉ 4-20mA αναλογική εισαγωγή, ΣΥΝΕΧΉΣ αναλογική εισαγωγή 0-5V, ΣΥΝΕΧΉΣ 4-20mA αναλογική παραγωγή



Τεχνικές παράμετροι:


Ηλεκτρικά χαρακτηριστικά
Τύπος μέτρου 3P3W ACsystem, 3P4W ACsystem
Ποσοστό δειγματοληψίας 128 σημεία ανά κύκλο
Τα στοιχεία αναζωογονούν το ποσοστό 1S
Ακρίβεια μέτρου Τρέχων ±0.2%FS
Τάση ±0.2%FS
Δύναμη 0.5S
Συχνότητα ±0.001Hz
ΣΥΝΕΧΗΣ εισαγωγή
(AI)
0,5% FS
ΣΥΝΕΧΗΣ παραγωγή
(AO)
0,5% FS
Χαρακτηριστικά τάσης εισαγωγής Μέτρο
Τάση
3 *220/380V (που εισάγονται άμεσα)
3 * 57.7/100V (δευτεροβάθμια πλευρά PT)
Ικανότητα υπερφόρτωσης 1,2 φορές/συνεχής
Αντίσταση εισαγωγής 300KΩ το /phase
Ρεύμα εισαγωγής
χαρακτηριστικά
Μέτρο
τρέχων
5A (δευτεροβάθμια πλευρά CT) ή 1A (δευτεροβάθμια πλευρά CT)

Υπερφόρτωση
ικανότητα
1,2 φορές/συνεχής
Αντίσταση εισαγωγής <0>Ω
Δυαδική εισαγωγή Valtage εργασίας 15 VDC
Εισαγωγή
αντίσταση
12KΩ
Απομόνωση
valtage
2KV
Παραγωγή ηλεκτρονόμων Τύπος κόμβων Μηχανική επαφή
Ικανότητα κόμβων 220 VAC/5A, 30 VDC/5A
4-20mA
ΣΥΝΕΧΗΣ εισαγωγή
μέτρηση
Ρεύμα μέτρου 4-20mA

Υπερφόρτωση
ικανότητα
1,2 φορές/συνεχής
Αντίσταση εισαγωγής 10Ω
Απομόνωση
τάση
2KV
0-5V
ΣΥΝΕΧΗΣ εισαγωγή
μέτρηση
Μέτρο
τάση
0-5V

Υπερφόρτωση
ικανότητα
1,2 φορές/συνεχής
Αντίσταση εισαγωγής 12.5KΩ
Απομόνωση
τάση
2KV
4-20mA
ΣΥΝΕΧΗΣ παραγωγή
Ανοιχτός 15VDC
Ικανότητα φορτίων 600Ω
Απομόνωση
τάση
2KV
Παροχή ηλεκτρικού ρεύματος Εναλλασσόμενο ρεύμα 85~264 VAC/45-65Hz
Συνεχές ρεύμα 100~375 VDC
Κατανάλωση ισχύος < 3W="">
Μηχανική απόδοση
βάρος <0>
Επίπεδο προστασίας IP Επιτροπή IP52 μετρητών
Οικοδεσπότης IP30 μετρητών
Διάσταση Οικοδεσπότης 75 X 75 X 113 χιλ.

Εργασία
θερμοκρασία
Οθόνη επίδειξης -20~70℃
Μετρητής -25~70℃
Αποθήκευση
θερμοκρασία
Meter+display οθόνη -40~85℃
Σχετική υγρασία 5% - 90%RH, καμία συμπύκνωση
EMC
Αντιστατικός
παρέμβαση απαλλαγής
IEC 61000-4-2, επίπεδο 4
Αντι-γρήγορος
παροδικός σφυγμός ομάδας
IEC 61000-4-4, επίπεδο 4
Αντι -αντι-surg IEC 61000-4-5, επίπεδο 3
Αντίσταση στο μαγνητικό πεδίο συχνότητας ισχύος IEC 61000-4-8, επίπεδο 3
Ηλεκτρική απόδοση μόνωσης
Αντίσταση μόνωσης GB/T13729, >50MΩ
Η συχνότητα ισχύος αντιστέκεται GB/T13729, ΕΝΑΛΛΑΣΣΌΜΕΝΟ ΡΕΎΜΑ 3KV 50HZ ΤΟ /1min
Τάση ώθησης GB/T13729, 5KV, 1.2/50us



PMC72S οδηγός για την επιλογή της μέτρησης παραμέτρου δύναμης και του οργάνου ελέγχου

Πρότυπη προδιαγραφή: PMC72S--① ② - - -
Πρότυπος κώδικας:
1 57.7/100V εκτιμημένη τάση μέτρησης, εκτιμημένο 5A ρεύμα μέτρησης.
2 57.7/100V εκτιμημένη τάση μέτρησης, εκτιμημένο 1A ρεύμα μέτρησης.
3 220/380V εκτιμημένη τάση μέτρησης, εκτιμημένο 5A ρεύμα μέτρησης.
4 220/380V εκτιμημένη τάση μέτρησης, εκτιμημένο 1A ρεύμα μέτρησης.
Πρότυπος κώδικας:
1 Παροχή ηλεκτρικού ρεύματος: 85~264 VAC/45-65Hz, 100~300 VDC
③Πρότυπος κώδικας:
0 Χωρίς Di
2 2 Di καναλιών
④Πρότυπος κώδικας:
0 Χωρίς παραγωγή ηλεκτρονόμων
1 Προαιρετική 1 παραγωγή ηλεκτρονόμων καναλιών
⑤Πρότυπος κώδικας:
αβ το αβ είναι ένας 2 ακέραιος αριθμός, ένας λιμένας μέσων AI01 προαιρετικός για τις ενότητες AI/AO, λιμένας μέσων AI02 β προαιρετικός για AI/AO
0 κανένας
1 -0-5VDCanaloginputmeasure (AI)
μέτρο ΣΥΝΕΧΟΎΣ 2 4-20mA αναλογικό εισαγωγής (AI)
ΣΥΝΕΧΉΣ 3 4-20mA αναλογική παραγωγή (AO) Παραδείγματος χάριν: ab=00, λιμένας μέσων AI01 δεν είναι εξοπλισμένος με την ενότητα AI/AO, ο λιμένας AI02 δεν είναι εξοπλισμένος με AI/AOmodule
αβ =01, μέτρο ΣΥΝΕΧΟΎΣ αναλογικό εισαγωγής επιλογών 0-5V μέσων

Παραδείγματος χάριν: Πρότυπο διαταγής: Pmc72s-3-1-2-1-02
Εκτιμημένο PMC72S μέτρο 220/380V, 5A μέσων λειτουργώντας παροχή ηλεκτρικού ρεύματος ως 85~264 VAC/45-65Hz προαιρετικός με τη δυαδική εισαγωγή 2channels (Di) 1channels παραγωγή ηλεκτρονόμων μέτρο ΣΥΝΕΧΟΎΣ 4-20mA αναλογικό εισαγωγής 1channel (λιμένας AI01), 1 μέτρο ΣΥΝΕΧΟΎΣ αναλογικό εισαγωγής καναλιών 4-20mA (λιμένας AI02)
